RT8208E/F 是采用固定导通时间控制技术的 PWM 控制器，提供4种电阻设定的直流输出电压，输出电压的可设定范围为 0.75V~3.3V，可通过控制其 G0/G1 输入实现输出电压的变换，为需要输出电压变换的系统提供总体方案成本最低解决方案。在电压变换期间，RT8208E/F 自动遮罩 Power Good 输出以避免错误的保护动作。由于采用固定导通时间控制技术，它可很容易地面对输入/输出比很宽的环境，对负载瞬变提供 100ns 的“即时”回应速度，同时维持基本固定的工作频率，具有转换效率高，卓越的瞬态回应特性和高精度的电压输出，可将笔记型电脑的电池高电压转换为 CPU 内核、图形处理器、I/O 和晶片组需要的低压电源。RT8208E/F 不使用传统的电流模式 PWM 控制架构中的电流检测电阻，降低了成本，提高了效率。其效率的进一步提升还来自于其具有的驱动大型同步整流 MOSFET 的能力，使其可将电池高电压直接转换为系统需要的电压，这也使得效率实现了最大化。此外，它还具有软启动、过压保护、可程式设计过流保护和无重叠的门极驱动等特性。其封装为 WQFN-16L 3x3。

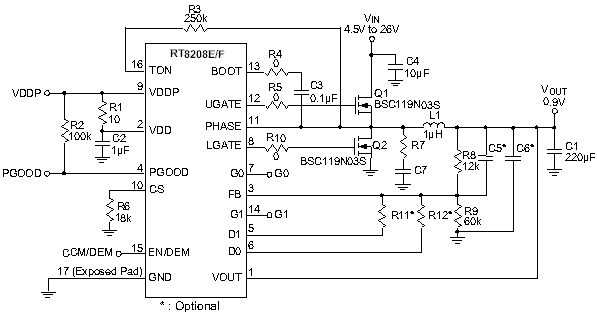

RT8208E/RT8208F 电路图
anchor
productDetailSection
i18n(anchor-tab.product-detail-section.title)
productDetailSectionAnchorTab
orderingInformationSection
i18n(anchor-tab.ordering-information-section.title)
orderingInformationSectionAnchorTab
technicalDocumentationSection
i18n(anchor-tab.technical-documentation-section.title)
technicalDocumentationSectionAnchorTab
designToolSection
i18n(anchor-tab.design-tool-section.title)
designToolSectionAnchorTab
applicationSection
i18n(anchor-tab.application-section.title)
applicationSectionAnchorTab
supportSection
i18n(anchor-tab.support-section.title)
supportSectionAnchorTab
24
24
24
24
i18n(tabs.product-detail.title)
productDetailTabs
i18n(tab-item.parameter-section.title)
parameterSection
parameterSectionTab
i18n(tab-item.package-size-pin-size-section.title)
packageSizePinsSizeSection
packageSizePinsSizeSectionTab
i18n(tab-item.product-feature-section.title)
productFeatureSection
productFeatureSectionTab
24
24
24
24
buttonSeeProductDifferences
text-with-icon
right
secondary-m
tertiary
i18n(button-item.see-product-differences.button-label)
i18n(button-item.see-product-differences.button-link)
_self
false
buttonFindOtherCategory
text-with-icon
right
secondary-m
tertiary
i18n(button-item.find-other-category.button-label)
i18n(button-item.find-other-category.button-link)
_self
false
32
32
32
32
scrollable-table
parameterTable
normal-table
table-group
package-size-pins-size
packageSizePinsSizeTable
productFeature
<div class="spec-list"><ul class="lv1"><li>极高的效率 </li><li>0.75V~3.3V 电阻可程式设计的输出电压，集成变换支援能力 </li><li>100ns 负载阶跃快速回应能力 </li><li>全输入、负载范围内 1% V<sub>FB</sub> 精度 </li><li>4.5V~26V 输入电压范围 </li><li>电阻可设定工作频率 </li><li>集成自举开关 </li><li>电阻可设定正电流限制阈值，电流经下桥 R<sub>DS(ON)</sub> 进行检测 </li><li>负电流限制器 </li><li>电压瞬态过冲消除器 </li><li>过压保护 </li><li>欠压保护 </li><li>4级电流限制软启动过程 </li><li>Power Good 指示 </li><li>符合 RoHS 规范，不含卤素 </li></ul></div>
24
24
24
24
i18n(tabs.ordering-information.title)
orderingInformationTabs
i18n(tab-item.product-section.title)
productSection
productSectionTab
i18n(tab-item.evb-section.title)
evbSection
evbSectionTab
i18n(tab-item.ordering-detail-section.title)
orderingDetailSection
orderingDetailSectionTab
24
24
24
24
productImageSwitcher

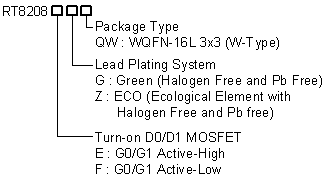

RT8208E/RT8208F 订购信息
normal-table
card-list
products
productTable
evbImageSwitcher
normal-table
card-list
evb
evbTable
orderingDetail
technical-documents
RT8208E/RT8208F
technicalDocumentMultipleTable
design-tools
RT8208E/RT8208F
designToolMultipleTable
32
56
56
56
rt-blue-800
i18n(text.application-title.text-content)
applicationTitle
withLine
24
24
24
24
<div class="spec-list"><ul class="lv1"><li>笔记型电脑 </li><li>系统电源 </li><li>I/O 电源 </li><li>输出可程式设计电源 </li></ul></div>
