RT8560 是 60V、4通道 LED 驱动器，每个通道可输出 30mA 电流，每个通道可以串联15只 LED （以每只 LED 正向电压为 3.6V 计），总共可以驱动 60 只 LED 。RT8560 采用了电流模式的 Boost 转换器，其工作频率为 1MHz，输入电压范围为 7V~40V，片上开关电流上限为 1.5A。其 PWM 控制回路选择具有最大正向电压的 LED 串所连接的 LED 端子电压作为输出电压的回馈控制端并将其稳定在 0.9V，以此适应不同 LED 串之间的电压偏差。RT8560 自动对 LED 串的连接和开路、断路状况进行检测，并将开路通道排除在控制回路之外，避免出现输出过压的状况。所有 LED 串之间的电流不一致性误差在 3% 以内，实际电流可用一只电阻进行简单的设置。RT8560 支援类比和数位式的 PWM 调光方法。类比调光方法是线性控制的，使用外部电压即可控制实现。借助片内的输出幅度受限的放大器和 200kΩ电阻，外加一只电容即可形成低通滤波器，PWM 信号经此电路处理以后即可成为类比信号，从而实现无杂讯的 PWM 调光。纯粹的 PWM 调光方法具有很高的对比度，这可通过对 EN 端施加 PWM 信号或是直接用 PWM 信号驱动 ACTL 端实现。RT8560 具有很多保护功能，其中有可程式设计的输出电压过压保护、LED 电流限制、PWM 开关电流限制和热关机保护。RT8560 的封装是 WQFN-20L 4x4 。

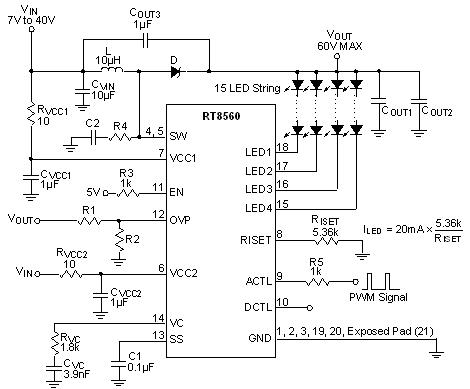

RT8560 电路图
anchor
productDetailSection
i18n(anchor-tab.product-detail-section.title)
productDetailSectionAnchorTab
orderingInformationSection
i18n(anchor-tab.ordering-information-section.title)
orderingInformationSectionAnchorTab
technicalDocumentationSection
i18n(anchor-tab.technical-documentation-section.title)
technicalDocumentationSectionAnchorTab
designToolSection
i18n(anchor-tab.design-tool-section.title)
designToolSectionAnchorTab
applicationSection
i18n(anchor-tab.application-section.title)
applicationSectionAnchorTab
supportSection
i18n(anchor-tab.support-section.title)
supportSectionAnchorTab
24
24
24
24
i18n(tabs.product-detail.title)
productDetailTabs
i18n(tab-item.parameter-section.title)
parameterSection
parameterSectionTab
i18n(tab-item.package-size-pin-size-section.title)
packageSizePinsSizeSection
packageSizePinsSizeSectionTab
i18n(tab-item.product-feature-section.title)
productFeatureSection
productFeatureSectionTab
24
24
24
24
buttonSeeProductDifferences
text-with-icon
right
secondary-m
tertiary
i18n(button-item.see-product-differences.button-label)
i18n(button-item.see-product-differences.button-link)
_self
false
buttonFindOtherCategory
text-with-icon
right
secondary-m
tertiary
i18n(button-item.find-other-category.button-label)
i18n(button-item.find-other-category.button-link)
_self
false
32
32
32
32
scrollable-table
parameterTable
normal-table
table-group
package-size-pins-size
packageSizePinsSizeTable
productFeature
<div class="spec-list"><ul class="lv1"><li>高电压设计，V<sub>IN</sub> 可高达 40V，V<sub>OUT</sub> 可高达 60V，可驱动多达 60 只 3.6V LED （每个通道 15 只） </li><li>通道电流 4mA~30mA 可设置，一致度误差 3% </li><li>1MHz 电流模式 Boost 转换器 </li><li>易用的类比或数位式调光方法 </li><li>可程式设计软启动 </li><li>自动检测未连接和断开的通道 </li><li>可程式设计过压保护 </li><li>可在 EN 端和 ACTL 端施加 PWM 信号实现数位式调光，可完全断开 LED 连接，提供高精度的调光效果 </li><li>V<sub>IN</sub> 欠压锁定保护 </li><li>过温保护 </li><li>电流限制保护 </li><li>小型 20 引脚 WQFN 封装 </li><li>符合 RoHS 规范，不含卤素 </li></ul></div>
24
24
24
24
i18n(tabs.ordering-information.title)
orderingInformationTabs
i18n(tab-item.product-section.title)
productSection
productSectionTab
i18n(tab-item.evb-section.title)
evbSection
evbSectionTab
i18n(tab-item.ordering-detail-section.title)
orderingDetailSection
orderingDetailSectionTab
24
24
24
24
productImageSwitcher

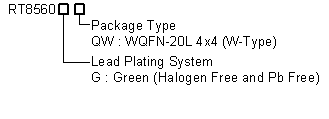

RT8560 订购信息
normal-table
card-list
products
productTable
evbImageSwitcher
normal-table
card-list
evb
evbTable
orderingDetail
technical-documents
RT8560
technicalDocumentMultipleTable
design-tools
RT8560
designToolMultipleTable
32
56
56
56
rt-blue-800
i18n(text.application-title.text-content)
applicationTitle
withLine
24
24
24
24
<div class="spec-list"><ul class="lv1"><li>UMPC and 笔记型电脑 Backlight </li><li>GPS, Portable DVD Backlight </li><li>Desk Lights and Room Lighting </li></ul></div>
