RT8561A 是一款 40V、 8通道 LED 驱动器，能为每个通道最多10只串联的 WLED 提供多达 30mA 的电流，单一 IC 即可驱动达 80 只 LED。它拥有一个工作在 1MHz 频率的电流模式 Boost 转换器，V<sub>IN</sub> 输入电压范围宽达 6V~24V，集成了容许电流达 2.5A 的功率开关。它的自动调节电路容许各个 LED 串之间存在不同的电压，输出电压 PWM 调节回路会将各 LED 引脚的电压调整至最低 0.6V 以满足电流调整的需要。在工作期间， RT8561A 自动对每个 LED 串的未连接和/或开路状况进行检测并断开有问题的通道，避免出现可能的输出电压 V<sub>OUT</sub> 过压状况。误差范围在 1.5% 以内的各 LED 通道电流可以简单地通过一只电阻或是电流吸出方式进行设定。RT8561A 既支援类比调光，也支援数位控制的 PWM 调光。类比调光可由外部电压实现线性控制。借助内置的输出限幅放大器和 300kΩ 电阻， PWM 调光信号可以很容易地借助一只外加电容形成的低通滤波器转化为类比调光信号实现无闪烁的 PWM 调光。具有很高对比的纯数位式 PWM 调光可以通过在 PWM 引脚施加 PWM 信号予以实现。RT8561A 的保护特性包括可程式设计输出电压过压保护、 LED 电流限制、PWM 开关电流限制和过热关机功能。RT8561A 的封装是 WQFN-24L 4x4。

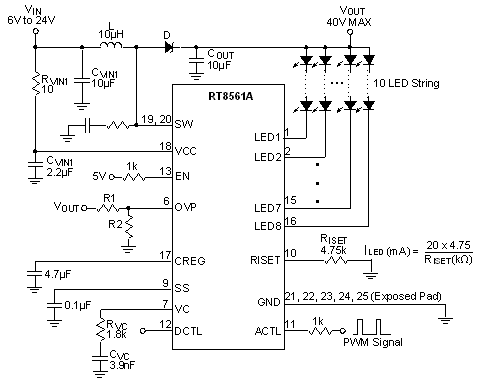

RT8561A 电路图
anchor
productDetailSection
i18n(anchor-tab.product-detail-section.title)
productDetailSectionAnchorTab
orderingInformationSection
i18n(anchor-tab.ordering-information-section.title)
orderingInformationSectionAnchorTab
technicalDocumentationSection
i18n(anchor-tab.technical-documentation-section.title)
technicalDocumentationSectionAnchorTab
designToolSection
i18n(anchor-tab.design-tool-section.title)
designToolSectionAnchorTab
applicationSection
i18n(anchor-tab.application-section.title)
applicationSectionAnchorTab
supportSection
i18n(anchor-tab.support-section.title)
supportSectionAnchorTab
24
24
24
24
i18n(tabs.product-detail.title)
productDetailTabs
i18n(tab-item.parameter-section.title)
parameterSection
parameterSectionTab
i18n(tab-item.package-size-pin-size-section.title)
packageSizePinsSizeSection
packageSizePinsSizeSectionTab
i18n(tab-item.product-feature-section.title)
productFeatureSection
productFeatureSectionTab
24
24
24
24
buttonSeeProductDifferences
text-with-icon
right
secondary-m
tertiary
i18n(button-item.see-product-differences.button-label)
i18n(button-item.see-product-differences.button-link)
_self
false
buttonFindOtherCategory
text-with-icon
right
secondary-m
tertiary
i18n(button-item.find-other-category.button-label)
i18n(button-item.find-other-category.button-link)
_self
false
32
32
32
32
scrollable-table
parameterTable
normal-table
table-group
package-size-pins-size
packageSizePinsSizeTable
productFeature
<div class="spec-list"><ul class="lv1"><li>高电压： V<sub>IN</sub> 高达24V，V<sub>OUT</sub> 高达40V，可驱动多达80只WLED（共8串，每串10只） </li><li>各串电流可在 10mA 至 30mA 之间进行设定，串间匹配误差小于 1.5% </li><li>1MHz 电流模式 Boost 转换器 </li><li>容易使用的类比和数字调光方式 </li><li>可程式设计软启动 </li><li>自动检测未连接和/或断开的通道 </li><li>可程式设计过压保护 </li><li>关机模式下 LED 处于断开状态 </li><li>可用 PWM 信号在 ACTL 端实现精确的数位式调光 </li><li>V<sub>IN</sub> 端欠压锁定保护 </li><li>有过温保护功能 </li><li>有过电流保护功能 </li><li>小型24引脚 WQFN 封装 </li><li>符合 RoHS 规范，不含卤素 </li></ul></div>
24
24
24
24
i18n(tabs.ordering-information.title)
orderingInformationTabs
i18n(tab-item.product-section.title)
productSection
productSectionTab
i18n(tab-item.evb-section.title)
evbSection
evbSectionTab
i18n(tab-item.ordering-detail-section.title)
orderingDetailSection
orderingDetailSectionTab
24
24
24
24
productImageSwitcher

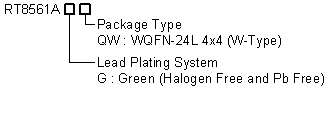

RT8561A 订购信息
normal-table
card-list
products
productTable
evbImageSwitcher
normal-table
card-list
evb
evbTable
orderingDetail
technical-documents
RT8561A
technicalDocumentMultipleTable
design-tools
RT8561A
designToolMultipleTable
32
56
56
56
rt-blue-800
i18n(text.application-title.text-content)
applicationTitle
withLine
24
24
24
24
<div class="spec-list"><ul class="lv1"><li>UMPC and Notebook Computer Backlight </li><li>GPS, Portable DVD Backlight </li><li>Desk Lights and Room Lighting </li></ul></div>
