RT8859A 是符合 VR12/IMVP7 规范的 CPU 供电控制器，其中包含两部分：一个4/3/2/1 相同步 Buck 控制器，用于生成内核电源；一个单相 Buck 控制器，用于生成 GFX 电源。它采用立锜专有的基于有限增益补偿器的电流模式控制架构的 G-NAVP™ (Green Native AVP) 控制技术，该技术使之成为一个易于使用的 PWM 控制器以符合 Intel CPU 所需要的 AVP (Active Voltage Positioning) 要求。在G-NAVP™ 的基础上，RT8859A 拥有快速回应机制以在负载瞬变期间优化 AVP 性能。RT8859A 支援不同工作状态下的模式转换功能。一个内建的串列 VID (SVID)介面可用于与 Intel VR12/IMVP7 相容的 CPU 进行通讯， RT8859A 以三种不同电压/电流 变动率支援 VID 动态改变功能：快速、慢速和自然变换。利用 G-NAVP™ 控制技术，RT8859A的工作频率即使在 CCM 模式下也可以根据 VID、负载和输入电压的不同自动调节以提高效率。内建的高精度 DAC 转换器可以 5mV 的电压级差将 VID 码转换为 0.25V~1.52V 的输出电压，还有一个高精度的 ADC 转换器可用于平台功能设定，无负载时的偏压 和过流幅值即可通过它进行设定。RT8859A 的核心电压调节器和GFX电压调节器在输出准备好以后也会有信号指示输出，它还包含了完整的故障保护功能，如过压、欠压、负压、过流和欠压锁定等保护功能都包含在内。RT8859A 的封装是 WQFN-56L 7x7 。

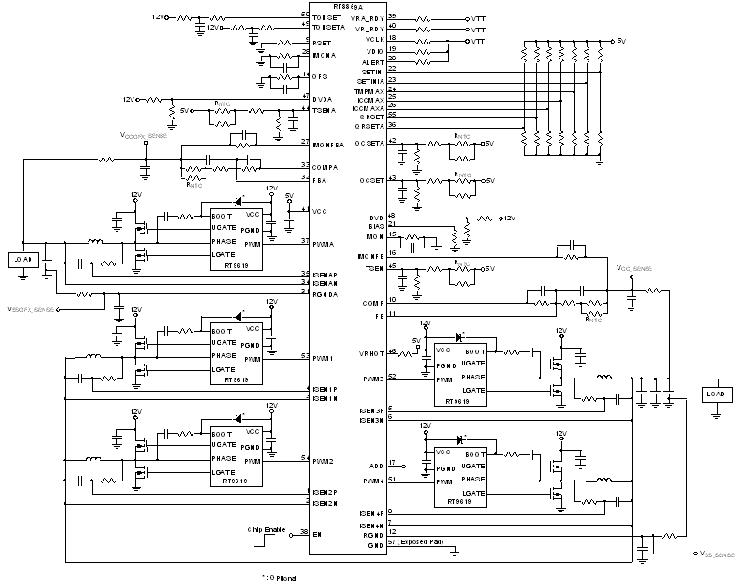

RT8859A 电路图
anchor
productDetailSection
i18n(anchor-tab.product-detail-section.title)
productDetailSectionAnchorTab
orderingInformationSection
i18n(anchor-tab.ordering-information-section.title)
orderingInformationSectionAnchorTab
technicalDocumentationSection
i18n(anchor-tab.technical-documentation-section.title)
technicalDocumentationSectionAnchorTab
designToolSection
i18n(anchor-tab.design-tool-section.title)
designToolSectionAnchorTab
applicationSection
i18n(anchor-tab.application-section.title)
applicationSectionAnchorTab
supportSection
i18n(anchor-tab.support-section.title)
supportSectionAnchorTab
24
24
24
24
i18n(tabs.product-detail.title)
productDetailTabs
i18n(tab-item.parameter-section.title)
parameterSection
parameterSectionTab
i18n(tab-item.package-size-pin-size-section.title)
packageSizePinsSizeSection
packageSizePinsSizeSectionTab
i18n(tab-item.product-feature-section.title)
productFeatureSection
productFeatureSectionTab
24
24
24
24
buttonSeeProductDifferences
text-with-icon
right
secondary-m
tertiary
i18n(button-item.see-product-differences.button-label)
i18n(button-item.see-product-differences.button-link)
_self
false
buttonFindOtherCategory
text-with-icon
right
secondary-m
tertiary
i18n(button-item.find-other-category.button-label)
i18n(button-item.find-other-category.button-link)
_self
false
32
32
32
32
scrollable-table
parameterTable
normal-table
table-group
package-size-pins-size
packageSizePinsSizeTable
productFeature
<div class="spec-list"><ul class="lv1"><li>4/3/2/1+1 相 PWM 控制器 </li><li>G-NAVP™ 控制技术 </li><li>串列 VID 介面 </li><li>0.5% DAC 精度 </li><li>差分远端电压检测 </li><li>内建 ADC 实现平台设定 </li><li>精确的电流平衡 </li><li>系统热补偿 AVP </li><li>多相/单相轻载运行时均支援二极体模拟模式 </li><li>快速瞬态回应 </li><li>VR12/IMVP7 相容的电源管理机制 </li><li>有输出准备好指示信号 </li><li>有热调节功能 </li><li>电流监控输出 </li><li>每相开关切换频率最高可达 1MHz </li><li>OVP, NVP, UVP, OCP, UVLO </li><li>小型56引脚 WQFN 封装 </li><li>符合 RoHS 规范，不含卤素 </li></ul></div>
24
24
24
24
i18n(tabs.ordering-information.title)
orderingInformationTabs
i18n(tab-item.product-section.title)
productSection
productSectionTab
i18n(tab-item.evb-section.title)
evbSection
evbSectionTab
i18n(tab-item.ordering-detail-section.title)
orderingDetailSection
orderingDetailSectionTab
24
24
24
24
productImageSwitcher

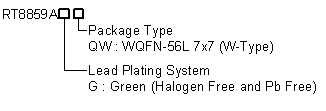

RT8859A 订购信息
normal-table
card-list
products
productTable
evbImageSwitcher
normal-table
card-list
evb
evbTable
orderingDetail
technical-documents
RT8859A
technicalDocumentMultipleTable
design-tools
RT8859A
designToolMultipleTable
32
56
56
56
rt-blue-800
i18n(text.application-title.text-content)
applicationTitle
withLine
24
24
24
24
<div class="spec-list"><ul class="lv1"><li>VR12 / IMVP7 Intel CPU 内核电源 </li><li>AVP 降压转换器 </li><li>笔记型电脑/桌上型电脑/伺服器 CPU 内核多相电源 </li><li>AVP 降压型转换器 </li></ul></div>
