RT8870A是应用于AMD SVI移动CPU电源供应的双输出PWM控制器。RT8870A提供一个两相PWM控制器给CPU内核（VDD）和一个单相PWM控制器以驱动CPU的北桥部分（VDDNB）。两相PWM控制器因应用的灵活性，可配置于单相PWM控制器。此产品整合三个MOSFET驱动器，并与AMD稳压器规范完全相容，可以满足AMD移动CPU供电需求。<br>RT8870A采用立锜专有的 G-NAVP<sup>TM</sup> (Green-Native AVP，绿能原生适应性电压定位) 技术和 CCRCOT（Constant Current Ripple Constant On-Time，固定电流涟波固定导通时间）控制架构。CCRCOT控制对整个输入/输出范围提供优异的输出电压纹波性能。G-NAVP<sup>TM</sup> 使产品易于设定、控制，可满足 AMD 移动 CPU 的所有压降要求。其压降特性可通过对误差放大器的直流增益进行设定而实现。通过适当的补偿，负载瞬态响应可以实现优化的AVP性能。VDD和VDDNB输出都可以选择压降功能。RT8870A使用串列VID介面（SVI）进行单独的控制器输出电压和运行模式设计。内置的高精准度DAC可以将串列VID代码转换为精准度为0.8%的0.5V至1.55V输出电压。本产品支援VID即时和运行模式转换，完全符合AMD规范的即时功能。VDD和VDDNB控制器都提供二极体模拟模式，以在节能模式下提高轻负载条件下的效率。<br>RT8870A支援电感 DCR 和电阻电流检测，还提供power good指示和完整的故障保护功能，包括过压、超出规格、负电压、过压、欠压锁定和热关断。<br>RT8870A采用WQFN-40L 5x5小型封装。

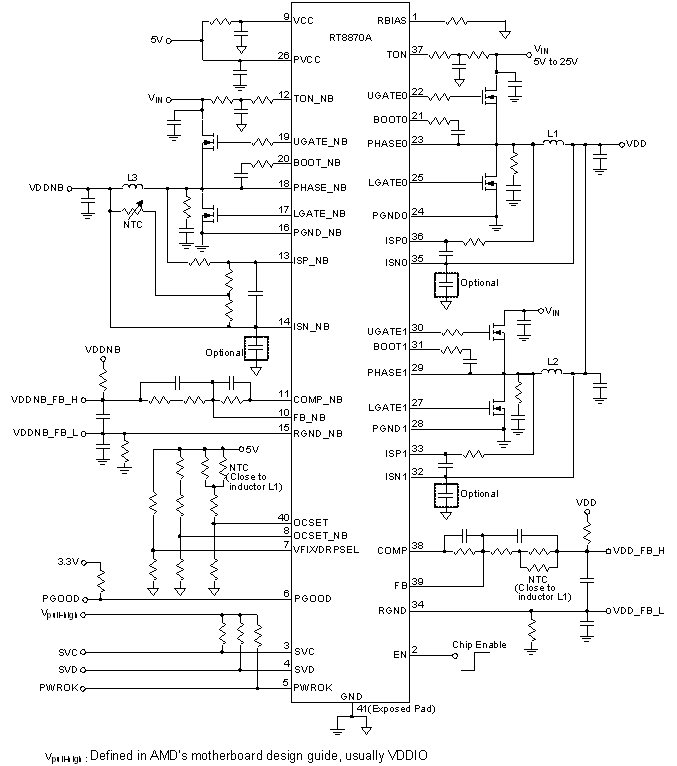

RT8870A 电路图
anchor
productDetailSection
i18n(anchor-tab.product-detail-section.title)
productDetailSectionAnchorTab
orderingInformationSection
i18n(anchor-tab.ordering-information-section.title)
orderingInformationSectionAnchorTab
technicalDocumentationSection
i18n(anchor-tab.technical-documentation-section.title)
technicalDocumentationSectionAnchorTab
designToolSection
i18n(anchor-tab.design-tool-section.title)
designToolSectionAnchorTab
applicationSection
i18n(anchor-tab.application-section.title)
applicationSectionAnchorTab
supportSection
i18n(anchor-tab.support-section.title)
supportSectionAnchorTab
24
24
24
24
i18n(tabs.product-detail.title)
productDetailTabs
i18n(tab-item.parameter-section.title)
parameterSection
parameterSectionTab
i18n(tab-item.package-size-pin-size-section.title)
packageSizePinsSizeSection
packageSizePinsSizeSectionTab
i18n(tab-item.product-feature-section.title)
productFeatureSection
productFeatureSectionTab
24
24
24
24
buttonSeeProductDifferences
text-with-icon
right
secondary-m
tertiary
i18n(button-item.see-product-differences.button-label)
i18n(button-item.see-product-differences.button-link)
_self
false
buttonFindOtherCategory
text-with-icon
right
secondary-m
tertiary
i18n(button-item.find-other-category.button-label)
i18n(button-item.find-other-category.button-link)
_self
false
32
32
32
32
scrollable-table
parameterTable
normal-table
table-group
package-size-pins-size
packageSizePinsSizeTable
productFeature
<div class="spec-list"><ul class="lv1"><li>双输出PWM控制器应用于AMD CPU内核及NB电源 </li><li>2相或1相 (VDD)，１相 (VDDNB) </li><li>G-NAVP™ 控制架构 </li><li>固定电流涟波固定导通时间 (CCRCOT) 控制架构 </li><li>快速线路/负载瞬态回应能力 </li><li>整合MOSFET驱动器 </li><li>0.8% DAC准确度 </li><li>串列 VID 介面 (SVI) <ul class="lv2"> <li></li><li>Two-Wire Clock and Data Bus </li><li>3.4MHz 高速I<sup>2</sup>C </li><li>8位DAC : 0.5V ~ 1.55V，12.5mV 步阶 </li></ul> </li><li>支援节能模式 (PSI_L) <ul class="lv2"> <li></li><li>VDD输出中的相位脱落和二极体模拟 </li><li>VDDNB输出中的二极体模拟 </li></ul> </li><li>支援VFIX模式 </li><li>可选择Droop功能 </li><li>差分远端电压检测 </li><li>精确的电流平衡 </li><li>所有输出数位软启动/软关断 </li><li>OVP，Out-of-Spec，NVP，OCP，OTP和UVLO </li><li>40引脚 WQFN 封装 </li><li>符合 RoHS 规范，不含卤素 </li></ul></div>
24
24
24
24
i18n(tabs.ordering-information.title)
orderingInformationTabs
i18n(tab-item.product-section.title)
productSection
productSectionTab
i18n(tab-item.evb-section.title)
evbSection
evbSectionTab
i18n(tab-item.ordering-detail-section.title)
orderingDetailSection
orderingDetailSectionTab
24
24
24
24
productImageSwitcher

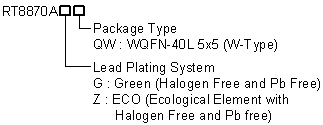

RT8870A 订购信息
normal-table
card-list
products
productTable
evbImageSwitcher
normal-table
card-list
evb
evbTable
orderingDetail
technical-documents
RT8870A
technicalDocumentMultipleTable
design-tools
RT8870A
designToolMultipleTable
32
56
56
56
rt-blue-800
i18n(text.application-title.text-content)
applicationTitle
withLine
24
24
24
24
<div class="spec-list"><ul class="lv1"><li>AMD SVI2 移动CPU </li><li>桌上型电脑 </li></ul></div>
