RT8876B是符合 VR12/IMVP7 规格的 CPU 电源供应控制器，其中包含两个通道：一个为 CPU 内核供电的集成了3组驱动电路的 3/2/1 相同步 Buck 控制器；一个为 AXG 供电的单相 Buck 控制器。 RT8876B 采用了立锜专有的源自有限直流增益补偿器的电流模式控制架构的 G-NAVP™（Green Native Adaptive Voltage Positioning） 控制技术，使之成为容易使用的 PWM 控制器，符合 Intel CPU 的 AVP 需求。在 G-NAVP™ 的支持下，RT8876B 也同时具有了在负载瞬变期间的快速回应机制以优化 AVP 性能。RT8876B 支援不同工作状态下的模式切换功能。一个内建的串列 VID （SVID）介面可在 RT8876B和符合 Intel VR12/IMVP7 规格的 CPU 之间进行通讯，它可以三种不同的电压/电流 变动率支援 VID 动态修改功能：快、慢和自然变换。借助 G-NAVP™ 的支援，即便是在电流连续模式下，RT8876B的工作频率也可随 VID 、负载电流和输入电压而变化以尽可能优化其效率表现。它内建的高精度 DAC 转换器可将 SVID 编码转化为 0.25V~1.52V 的电压，步进级差仅为5mV。RT8876B还集成了一个高精度的 ADC 用于平台设定功能，用于诸如无负载偏压 或过流保护水准的设定。

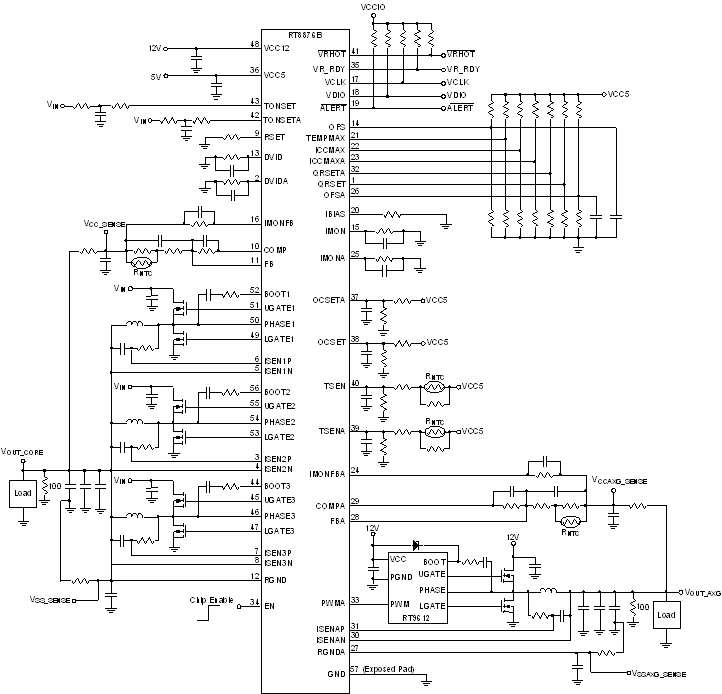

RT8876B 电路图
anchor
productDetailSection
i18n(anchor-tab.product-detail-section.title)
productDetailSectionAnchorTab
orderingInformationSection
i18n(anchor-tab.ordering-information-section.title)
orderingInformationSectionAnchorTab
technicalDocumentationSection
i18n(anchor-tab.technical-documentation-section.title)
technicalDocumentationSectionAnchorTab
designToolSection
i18n(anchor-tab.design-tool-section.title)
designToolSectionAnchorTab
applicationSection
i18n(anchor-tab.application-section.title)
applicationSectionAnchorTab
supportSection
i18n(anchor-tab.support-section.title)
supportSectionAnchorTab
24
24
24
24
i18n(tabs.product-detail.title)
productDetailTabs
i18n(tab-item.parameter-section.title)
parameterSection
parameterSectionTab
i18n(tab-item.package-size-pin-size-section.title)
packageSizePinsSizeSection
packageSizePinsSizeSectionTab
i18n(tab-item.product-feature-section.title)
productFeatureSection
productFeatureSectionTab
24
24
24
24
buttonSeeProductDifferences
text-with-icon
right
secondary-m
tertiary
i18n(button-item.see-product-differences.button-label)
i18n(button-item.see-product-differences.button-link)
_self
false
buttonFindOtherCategory
text-with-icon
right
secondary-m
tertiary
i18n(button-item.find-other-category.button-label)
i18n(button-item.find-other-category.button-link)
_self
false
32
32
32
32
scrollable-table
parameterTable
normal-table
table-group
package-size-pins-size
packageSizePinsSizeTable
productFeature
<div class="spec-list"><ul class="lv1"><li>用于符合 VR12/IMVP7 规范的电源管理 </li><li>以 3/2/1 相的组合为 CPU 内核供电，以单相为 AXG 供电 </li><li>内核供电部分集成了3组 MOSFET 驱动器 </li><li>G-NAVP™ 控制架构 </li><li>串列 VID 介面 </li><li>0.5% DAC 精度 </li><li>差分远端电压检测 </li><li>内建 ADC 用于平台参数设定 </li><li>精确的电流平衡 </li><li>系统热补偿 AVP </li><li>单相轻载运行时有二极体模拟模式 </li><li>快速瞬态回应 </li><li>启动时可选输出电压为 1.1V<sub>INITIAL</sub> / 0.0V<sub>INITIAL</sub> </li><li>电源准备好指示信号 </li><li>热调节功能 </li><li>有电流监控输出 </li><li>OVP, UVP, OCP, OTP, UVLO </li><li>外部无负载偏压 设定 </li><li>强化的 DVID 性能 </li><li>56引脚 WQFN 封装 </li><li>符合 RoHS 规范，不含卤素 </li></ul></div>
24
24
24
24
i18n(tabs.ordering-information.title)
orderingInformationTabs
i18n(tab-item.product-section.title)
productSection
productSectionTab
i18n(tab-item.evb-section.title)
evbSection
evbSectionTab
i18n(tab-item.ordering-detail-section.title)
orderingDetailSection
orderingDetailSectionTab
24
24
24
24
productImageSwitcher
RT8876B 订购信息
normal-table
card-list
products
productTable
evbImageSwitcher
normal-table
card-list
evb
evbTable
orderingDetail
technical-documents
RT8876B
technicalDocumentMultipleTable
design-tools
RT8876B
designToolMultipleTable
32
56
56
56
rt-blue-800
i18n(text.application-title.text-content)
applicationTitle
withLine
24
24
24
24
<div class="spec-list"><ul class="lv1"><li>VR12/IMVP7 内核电源 </li><li>笔记型电脑/桌上型电脑/伺服器多相CPU内核电源 </li><li>AVP降压型转换器 </li></ul></div>
