RT9955可在电视机和监视器所使用的TFT-LCD显示幕里生成它所需要的所有电压轨，其组成包含有Boost转换器、Buck转换器、电荷泵结构的VGH和VGL生成器、门极脉冲调制器（GPM）、高压线性稳压器、电压检测器（XAO）和VCOM运算放大器。RT9955支援的输入电压范围是8V~14V，是12V供电的液晶电视和液晶显示幕应用的最佳选择。</br>Boost转换器和Buck转换器集成了MOSFET功率开关，使用高工作频率，容许使用小型电感和电容形成结构紧凑的解决方案。它们都使用固定工作频率的电流模式控制架构，具有负载快速瞬态回应能力，易于补偿。</br>生成VGH和VGL的电荷泵调节器负责为TFT门极驱动器提供电源供应，每个输出电压均可通过外部电阻分压器进行电压设定。</br>GPM是受定时控制器输出的帧同步信号控制的，作用是对门极开启电压进行调制，其作用为闪烁补偿，可降低门极连线和图元之间的耦合效应。它也可以在上电过程中起到延迟VGHM的作用，以此获得正确的门极驱动IC的上电时序。VGHM的上电延迟时间、下降时间和下降停止电压可通过一只外部电容、一只外部电阻和一个电阻分压器进行设定。</br>电压检测器（XAO）可在VIN电压太低时发出一个重定信号，其检测阈值通过一个外接的电阻分压器进行设定。</br>高压线性稳压器为伽马参考电压提供一个0.5%精度的电压源，它具有快速瞬态回应能力和极宽的输入电压范围。</br>VCOM运算放大器可提供液晶屏VCOM电压，它具有高达300mA的短路电流输出能力、高达45V/μs的变化速度、20MHz频宽和轨到轨输入、输入能力。</br>RT9955的封装形式为WQFN-48L 7x7。

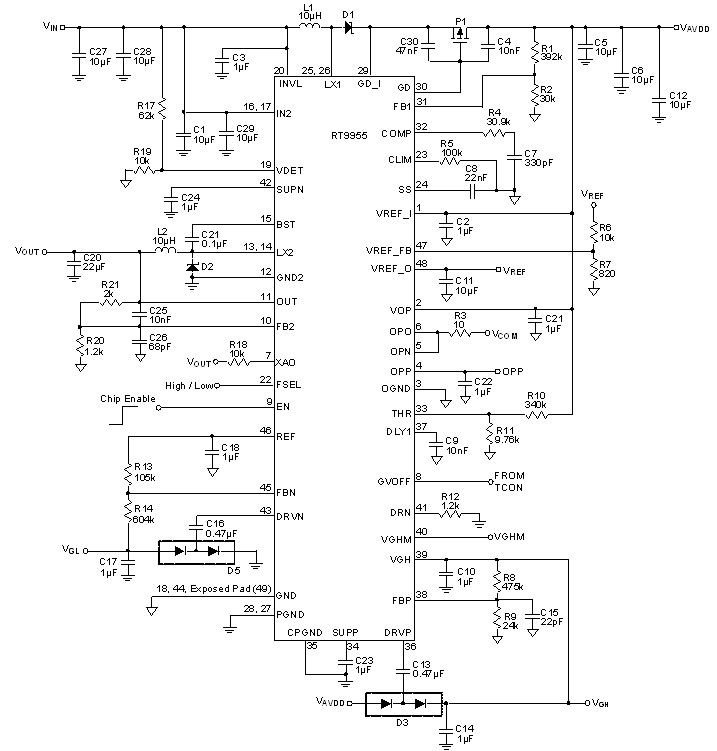

RT9955 电路图
width
fixed-width
id
basicInfoImageSection
anchor
productDetailSection
i18n(anchor-tab.product-detail-section.title)
productDetailSectionAnchorTab
orderingInformationSection
i18n(anchor-tab.ordering-information-section.title)
orderingInformationSectionAnchorTab
technicalDocumentationSection
i18n(anchor-tab.technical-documentation-section.title)
technicalDocumentationSectionAnchorTab
designToolSection
i18n(anchor-tab.design-tool-section.title)
designToolSectionAnchorTab
applicationSection
i18n(anchor-tab.application-section.title)
applicationSectionAnchorTab
supportSection
i18n(anchor-tab.support-section.title)
supportSectionAnchorTab
width
full-width
id
anchorSection
24
24
24
24
i18n(tabs.product-detail.title)
productDetailTabs
i18n(tab-item.parameter-section.title)
parameterSection
parameterSectionTab
i18n(tab-item.package-size-pin-size-section.title)
packageSizePinsSizeSection
packageSizePinsSizeSectionTab
i18n(tab-item.product-feature-section.title)
productFeatureSection
productFeatureSectionTab
24
24
24
24
buttonSeeProductDifferences
text-with-icon
right
secondary-m
tertiary
i18n(button-item.see-product-differences.button-label)
i18n(button-item.see-product-differences.button-link)
_self
false
buttonFindOtherCategory
text-with-icon
right
secondary-m
tertiary
i18n(button-item.find-other-category.button-label)
i18n(button-item.find-other-category.button-link)
_self
false
32
32
32
32
width
fixed-width
backgroundColor
F5F6F8
id
productDetailSection
scrollable-table
parameterTable
width
fixed-width
id
parameterSection
normal-table
table-group
package-size-pins-size
packageSizePinsSizeTable
width
fixed-width
id
packageSizePinsSizeSection
productFeature
<div class="spec-list"><ul class="lv1"><li>输入电压范围：8V~14V </li><li>电流模式Boost转换器 <ul class="lv2"> <li></li><li>内建20V/3A/0.1Ω N-MOSFET </li><li>可调过流保护 </li><li>可调软启动 </li></ul> </li><li>电流模式Buck转换器 <ul class="lv2"> <li></li><li>内建16.5V/3.2A/0.15Ω N-MOSFET </li><li>过流保护 </li><li>输出电压可调范围：1.8V~3.3V </li></ul> </li><li>可调VGH电荷泵 <ul class="lv2"> <li></li><li>50mA持续电流输出能力 </li></ul> </li><li>可调VGL电荷泵 <ul class="lv2"> <li></li><li>50mA持续电流输出能力 </li></ul> </li><li>门极脉冲调制器（GPM） <ul class="lv2"> <li></li><li>输入电压范围：18V~35V </li><li>上电/下电时序控制 </li><li>可调节下降时间和下降停止电压的GPM控制器 </li></ul> </li><li>电压检测器（XAO） <ul class="lv2"> <li></li><li>检测电压可调（±1%精度） </li><li>N沟道MOSFET开汲输出 </li></ul> </li><li>VCOM运算放大器 <ul class="lv2"> <li></li><li>输入电压范围：5V~20V </li><li>1ms短路输出电流：±300mA </li><li>45V/μs变换速度 </li><li>20MHz频宽 </li></ul> </li><li>高压线性稳压器 <ul class="lv2"> <li></li><li>输入电压范围：5V~20V </li><li>输出电压可调（±0.5%精度） </li><li>60mA过流保护 </li><li>低压差（0.5V@60mA） </li></ul> </li><li>可选工作频率：500kHz/750kHz </li><li>使用门极驱动信号驱动的外部P-MOSFET隔离开关 </li><li>欠压保护 </li><li>短路保护 </li><li>上电时序控制 </li><li>48引脚WQFN封装 </li><li>符合RoHS规范，不含卤素 </li></ul></div>
width
fixed-width
id
productFeatureSection
24
24
24
24
i18n(tabs.ordering-information.title)
orderingInformationTabs
i18n(tab-item.product-section.title)
productSection
productSectionTab
i18n(tab-item.evb-section.title)
evbSection
evbSectionTab
i18n(tab-item.ordering-detail-section.title)
orderingDetailSection
orderingDetailSectionTab
24
24
24
24
width
fixed-width
id
orderingInformationSection
productImageSwitcher
RT9955 订购信息
normal-table
card-list
products
productTable
width
fixed-width
id
productSection
evbImageSwitcher
normal-table
card-list
evb
evbTable
width
fixed-width
id
evbSection
orderingDetail
width
fixed-width
id
orderingDetailSection
technical-documents
RT9955
technicalDocumentMultipleTable
width
fixed-width
id
technicalDocumentationSection
design-tools
RT9955
designToolMultipleTable
width
fixed-width
id
designToolSection
32
56
56
56
rt-blue-800
i18n(text.application-title.text-content)
applicationTitle
withLine
24
24
24
24
<div class="spec-list"><ul class="lv1"><li>液晶电视、显示器 </li></ul></div>
