RT9986A 是为数位相机和其他掌上型设备供电的完整电源解决方案，它包含了1路含有负载关断开关的同步升压型 DC/DC 转换器、1路可选择为升压或降压的同步架构 DC/DC 转换器、2路同步降压型 DC/DC转换器、1路输出高压的同步升压型 DC/DC 转换器、1路反相型 DC/DC 转换器和1路可选择为同步升压或是电流源的 WLED 驱动器。此外，RT9986A还含有一个供RTC电路使用的低压差线性稳压器、一个电压检测器和一组系统重定电路。为了降低元件数量、降低整体成本，RT9986A 将所有功率 MOSFET 都集成在单一晶片之中。</br>RT9986A 在设计上按照数位相机的需求进行如下的资源配置：</br>CH1 的同步升压输出为马达或系统的 I/O 部分供电；</br>CH2 可根据马达或系统 I/O 部分的需要将电路设定为升压或是降压架构；</br>CH3/4 的同步降压输出用于为 DSP 内核和记忆体部分供电；</br>CH5 同步升压电路的高压输出为 CCD 的偏置部分供电；</br>CH6 的反相输出为负电压，它为 CCD 提供负偏压 ；</br>CH7 可根据显示幕背光源的 WLED 配置设置为高压输出或电流源输出。</br>可选择为升压或降压的转换器的架构选择时自动完成的，这由外部元件的不同电路架构决定。RT9986A 的7个 DC/DC 通道都内建了补偿电路，为 CCD 供电的电路也无需使用变压器，所有低压输出的升压或降压转换器的转换效率都可高达95%。</br>RT9986A 在设计上提供了完善的保护功能，其中包括过流保护、热关机保护、过压保护、超载保护和欠压保护。

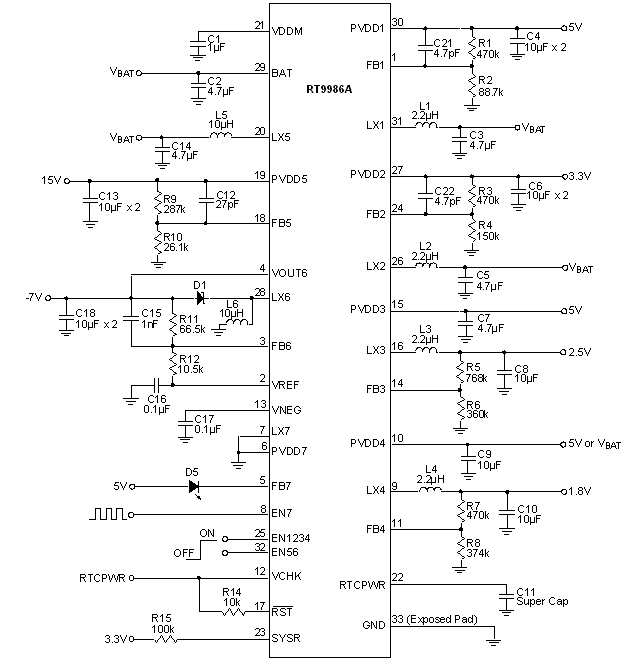

RT9986A 电路图
width
fixed-width
id
basicInfoImageSection
anchor
productDetailSection
i18n(anchor-tab.product-detail-section.title)
productDetailSectionAnchorTab
orderingInformationSection
i18n(anchor-tab.ordering-information-section.title)
orderingInformationSectionAnchorTab
technicalDocumentationSection
i18n(anchor-tab.technical-documentation-section.title)
technicalDocumentationSectionAnchorTab
designToolSection
i18n(anchor-tab.design-tool-section.title)
designToolSectionAnchorTab
applicationSection
i18n(anchor-tab.application-section.title)
applicationSectionAnchorTab
supportSection
i18n(anchor-tab.support-section.title)
supportSectionAnchorTab
width
full-width
id
anchorSection
24
24
24
24
i18n(tabs.product-detail.title)
productDetailTabs
i18n(tab-item.parameter-section.title)
parameterSection
parameterSectionTab
i18n(tab-item.package-size-pin-size-section.title)
packageSizePinsSizeSection
packageSizePinsSizeSectionTab
i18n(tab-item.product-feature-section.title)
productFeatureSection
productFeatureSectionTab
24
24
24
24
buttonSeeProductDifferences
text-with-icon
right
secondary-m
tertiary
i18n(button-item.see-product-differences.button-label)
i18n(button-item.see-product-differences.button-link)
_self
false
buttonFindOtherCategory
text-with-icon
right
secondary-m
tertiary
i18n(button-item.find-other-category.button-label)
i18n(button-item.find-other-category.button-link)
_self
false
32
32
32
32
width
fixed-width
backgroundColor
F5F6F8
id
productDetailSection
scrollable-table
parameterTable
width
fixed-width
id
parameterSection
normal-table
table-group
package-size-pins-size
packageSizePinsSizeTable
width
fixed-width
id
packageSizePinsSizeSection
productFeature
<div class="spec-list"><ul class="lv1"><li>仅需改变外部元件的连接关系即可将 CH2 设定为升压或降压电路 </li><li>CH1, CH2, CH3, CH4 的开关机时序是预设好的(1→3→4→2) </li><li>CH5, CH6 的开关机时序是预设好的(5→6) </li><li>所有通道都包含了内部补偿电路 </li><li>集成了全部功率开关 </li><li>所有升压电路都含有负载断开电路 </li><li>降压型 DC/DC 转换器 <ul class="lv2"> <li></li><li>效率高达 95% </li><li>最大责任周期为100% </li></ul> </li><li>升压型低压 DC/DC 转换器 <ul class="lv2"> <li></li><li>输出电压可调 </li><li>效率高达 95% </li></ul> </li><li>WLED 驱动器 <ul class="lv2"> <li></li><li>外部元件架构自动决定电路架构 </li><li>电流源模式下输出为 30mA 电流 </li><li>升压模式下有 LED 开路保护功能(OVP7) </li><li>直通式 PWM 调光控制 </li></ul> </li><li>CH1/2/3/4 工作频率为 2MHz， CH5/6/7 工作频率为 1MHz </li><li>小型32引脚 WQFN 封装 </li><li>符合 RoHS 规范，不含卤素 </li></ul></div>
width
fixed-width
id
productFeatureSection
24
24
24
24
i18n(tabs.ordering-information.title)
orderingInformationTabs
i18n(tab-item.product-section.title)
productSection
productSectionTab
i18n(tab-item.evb-section.title)
evbSection
evbSectionTab
i18n(tab-item.ordering-detail-section.title)
orderingDetailSection
orderingDetailSectionTab
24
24
24
24
width
fixed-width
id
orderingInformationSection
productImageSwitcher

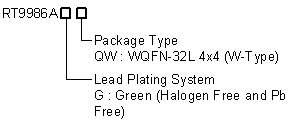

RT9986A 订购信息
normal-table
card-list
products
productTable
width
fixed-width
id
productSection
evbImageSwitcher
normal-table
card-list
evb
evbTable
width
fixed-width
id
evbSection
orderingDetail
width
fixed-width
id
orderingDetailSection
technical-documents
RT9986A
technicalDocumentMultipleTable
width
fixed-width
id
technicalDocumentationSection
design-tools
RT9986A
designToolMultipleTable
width
fixed-width
id
designToolSection
32
56
56
56
rt-blue-800
i18n(text.application-title.text-content)
applicationTitle
withLine
24
24
24
24
<div class="spec-list"><ul class="lv1"><li>Digital Still Camera </li><li>PDA </li><li>Portable Devices </li></ul></div>
