RTQ2115A是充电埠控制器、USB 2.0高速资料线（D+/D-）开关和3A同步Buck转换器的集合体。<BR>RTQ2115A通过在D+/D-上提供电子签名的方式支援各种充电标准，其中包括USB BC1.2和中国信息产业部YD/T 1591-2009标准。在对 USB BC1.2所定义的专用充电埠（DCP）的支持中还集成了自动检测模式，可实现对Divider 3模式和1.2V短路模式的支援，以此实现对使用传统快充模式的移动设备的支援。<BR>RTQ2115A所集成的高效同步Buck转换器具有3A电流输出能力，可在3V~36V输入电压范围内工作，具备抗衡42V抛负载效应的保护能力。<BR>RTQ2115A具有定电流输出的控制能力，可获得可调节的USB电流限制能力。它通过对输出电流的检测进行输出电压的调节，以此获得负载线压降补偿能力。转换器具有可选的扩展频谱调制能力，可大幅度改善EMI性能。可在各种运行条件下获得完备的保护，确保安全、平稳的运行，这些保护特性包括针对输出短路的逐周期电流限制保护、防止在启动期间出现大电流冲击的软启动设计、输入欠压保护、输出欠压保护、输出过压保护和过热保护。<BR>RTQ2115A可以被用于对USB A型介面的支援中，它的可用工作温度范围是T<SUB>J</SUB> = -40ºC to 125ºC，其封装形式为WET-WQFN-32L 5x5。

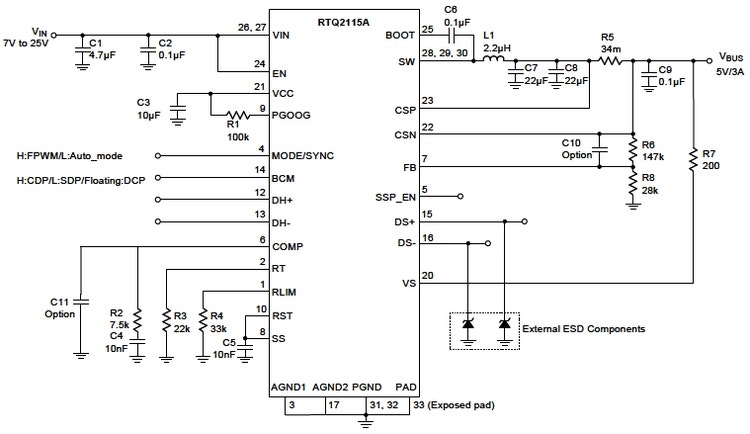

RTQ2115A-QA 电路图
width
fixed-width
id
basicInfoImageSection
anchor
productDetailSection
i18n(anchor-tab.product-detail-section.title)
productDetailSectionAnchorTab
orderingInformationSection
i18n(anchor-tab.ordering-information-section.title)
orderingInformationSectionAnchorTab
technicalDocumentationSection
i18n(anchor-tab.technical-documentation-section.title)
technicalDocumentationSectionAnchorTab
designToolSection
i18n(anchor-tab.design-tool-section.title)
designToolSectionAnchorTab
applicationSection
i18n(anchor-tab.application-section.title)
applicationSectionAnchorTab
supportSection
i18n(anchor-tab.support-section.title)
supportSectionAnchorTab
width
full-width
id
anchorSection
24
24
24
24
i18n(tabs.product-detail.title)
productDetailTabs
i18n(tab-item.parameter-section.title)
parameterSection
parameterSectionTab
i18n(tab-item.package-size-pin-size-section.title)
packageSizePinsSizeSection
packageSizePinsSizeSectionTab
i18n(tab-item.product-feature-section.title)
productFeatureSection
productFeatureSectionTab
24
24
24
24
buttonSeeProductDifferences
text-with-icon
right
secondary-m
tertiary
i18n(button-item.see-product-differences.button-label)
i18n(button-item.see-product-differences.button-link)
_self
false
buttonFindOtherCategory
text-with-icon
right
secondary-m
tertiary
i18n(button-item.find-other-category.button-label)
i18n(button-item.find-other-category.button-link)
_self
false
32
32
32
32
width
fixed-width
backgroundColor
F5F6F8
id
productDetailSection
scrollable-table
parameterTable
width
fixed-width
id
parameterSection
normal-table
table-group
package-size-pins-size
packageSizePinsSizeTable
width
fixed-width
id
packageSizePinsSizeSection
productFeature
<div class="spec-list"><ul class="lv1"><li>USB充电埠控制器 <ul class="lv2"> <li></li><li>支援USB BC1.2定义的SDP/CDP/DCP </li><li>支援中国信息产业部标准YD/T 1591-2009所定义之D+/D-短路模式 </li><li>支持自动选择D+/D-的短路、Divider 3和 1.2V模式 </li></ul> </li><li>36V/3A同步Buck转换器 <ul class="lv2"> <li></li><li>输入电压范围：3V ~ 36V </li><li>3A持续输出能力 </li><li>CC/CV控制 </li><li>可调节、可同步的工作频率：300kHz ~ 2.2MHz </li><li>轻载可选PSM/PWM工作模式 </li><li>可调软起动 </li><li>USB电源输出电压5V ~ 6V可调，兼具负载线压降补偿 </li><li>可选扩展频谱调制模式以减少EMI问题 </li></ul> </li><li>Power Good指示器 </li><li>使能控制 </li><li>USB 2.0 480Mbps资料线开关 </li><li>支援在SDP/CDP/DCP Auto模式间切换 </li><li>DS+/DS-具备±8kV HBM静电耐受能力 </li><li>过热保护 </li><li>逐周期过流保护 </li><li>输入欠压保护 </li><li>相邻引脚短路保护 </li><li>通过AEC-Q100 Grade 1认证 </li><li>工作环境温度范围：-40°C ~ 125°C </li><li>DS+/DS-过压保护 </li></ul></div>
width
fixed-width
id
productFeatureSection
24
24
24
24
i18n(tabs.ordering-information.title)
orderingInformationTabs
i18n(tab-item.product-section.title)
productSection
productSectionTab
i18n(tab-item.evb-section.title)
evbSection
evbSectionTab
i18n(tab-item.ordering-detail-section.title)
orderingDetailSection
orderingDetailSectionTab
24
24
24
24
width
fixed-width
id
orderingInformationSection
productImageSwitcher

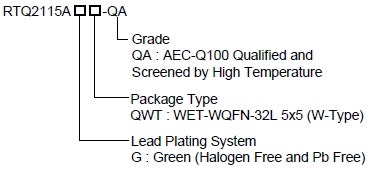

RTQ2115A-QA 订购信息
normal-table
card-list
products
productTable
width
fixed-width
id
productSection
evbImageSwitcher
normal-table
card-list
evb
evbTable
width
fixed-width
id
evbSection
orderingDetail
width
fixed-width
id
orderingDetailSection
technical-documents
RTQ2115A-QA
technicalDocumentMultipleTable
width
fixed-width
id
technicalDocumentationSection
design-tools
RTQ2115A-QA
designToolMultipleTable
width
fixed-width
id
designToolSection
32
56
56
56
rt-blue-800
i18n(text.application-title.text-content)
applicationTitle
withLine
24
24
24
24
<div class="spec-list"><ul class="lv1"><li>汽车用充电器 </li><li>USB电源充电器 </li></ul></div>
