RTQ2116A 是将充电埠控制器和 3A 同步 Buck 转换器集成于一体的多功能积体电路。<BR>RTQ2116A 通过在 D+/D- 提供电子签名的方式支援由 USB 2.0 电池充电规范 BC1.2和中国资讯产业部 YD/T 1591-2009标准所定义的充电规格，它可以自动检测并支援以 USB 2.0 电池充电规范 BC1.2 定义的专用充电埠( DCP )、Divider 3 模式和 1.2V 短路模式与使用传统快充模式的移动设备连接以实现电源供应。<BR>RTQ2116A 包含的高效率同步 Buck 转换器具有最大 3A 的负载能力，可在 3V~36V 的输入电压范围内工作，并且具有耐受最高 42V 抛负载冲击的能力。<BR>RTQ2116A 具有恒定电流控制能力，能提供可调的 USB 电流限制，能利用其检测到的电流信号实施 USB 电源输出电压负载线补偿。它具有可选择的扩展频谱调制方式对 EMI 问题进行抑制，具有完备的保护性功能设计以确保能在各种应用条件下的安全和稳定的工作，如逐周期电流限制可对输出短路情形进行保护、软启动可控制启动期间的电流浪涌，另外还有输入欠压锁定保护、输出欠压保护、输出过压保护和过热保护等。<BR>RTQ2116A 适用于使用 USB-A 型埠的应用。<BR>RTQ2116A 可在 T<SUB>J</SUB> = -40°C ~ 125°C 的温度范围内使用，其封装形式为 WET-WQFN-32L 5x5。

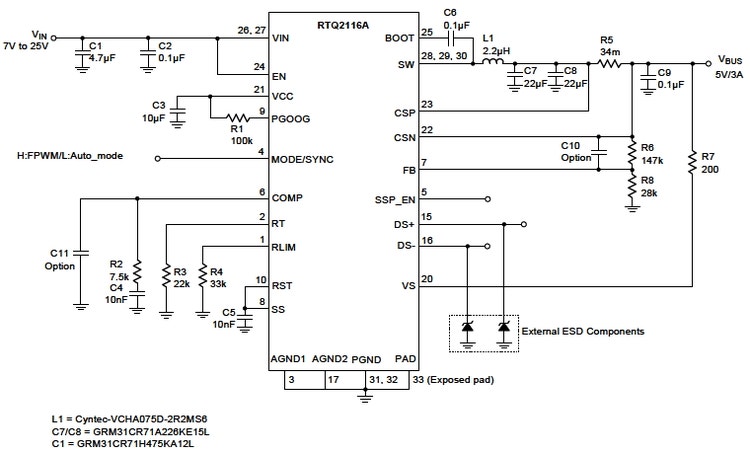

RTQ2116A-QA 电路图
width
fixed-width
id
basicInfoImageSection
anchor
productDetailSection
i18n(anchor-tab.product-detail-section.title)
productDetailSectionAnchorTab
orderingInformationSection
i18n(anchor-tab.ordering-information-section.title)
orderingInformationSectionAnchorTab
technicalDocumentationSection
i18n(anchor-tab.technical-documentation-section.title)
technicalDocumentationSectionAnchorTab
designToolSection
i18n(anchor-tab.design-tool-section.title)
designToolSectionAnchorTab
applicationSection
i18n(anchor-tab.application-section.title)
applicationSectionAnchorTab
supportSection
i18n(anchor-tab.support-section.title)
supportSectionAnchorTab
width
full-width
id
anchorSection
24
24
24
24
i18n(tabs.product-detail.title)
productDetailTabs
i18n(tab-item.parameter-section.title)
parameterSection
parameterSectionTab
i18n(tab-item.package-size-pin-size-section.title)
packageSizePinsSizeSection
packageSizePinsSizeSectionTab
i18n(tab-item.product-feature-section.title)
productFeatureSection
productFeatureSectionTab
24
24
24
24
buttonSeeProductDifferences
text-with-icon
right
secondary-m
tertiary
i18n(button-item.see-product-differences.button-label)
i18n(button-item.see-product-differences.button-link)
_self
false
buttonFindOtherCategory
text-with-icon
right
secondary-m
tertiary
i18n(button-item.find-other-category.button-label)
i18n(button-item.find-other-category.button-link)
_self
false
32
32
32
32
width
fixed-width
backgroundColor
F5F6F8
id
productDetailSection
scrollable-table
parameterTable
width
fixed-width
id
parameterSection
normal-table
table-group
package-size-pins-size
packageSizePinsSizeTable
width
fixed-width
id
packageSizePinsSizeSection
productFeature
<div class="spec-list"><ul class="lv1"><li>USB 充电埠控制器 <ul class="lv2"> <li></li><li>按照 USB BC1.2 规范支援使用 D+/D- 的 DCP 埠 </li><li>按照中国资讯产业部 YD/T 1591-2009 标准支援 D+/D- 短路模式 </li><li>自动选择支持 D+/D- 短路 、Divider 3 和 1.2V 模式 </li></ul> </li><li>36V、3A 同步 Buck 转换器 <ul class="lv2"> <li></li><li>输入电压范围：3V~36V </li><li>电流负载能力：3A </li><li>恒流/恒压控制模式 </li><li>可调、可同步工作频率范围：300kHz~2.2MHz </li><li>可选轻载 PSM/PWM 工作模式 </li><li>可调软启动 </li><li>输出电压 5V~6V 可调并支援进行负载线补偿 </li><li>可选频谱扩展调制方式以减少 EMI 问题 </li></ul> </li><li>Power Good 指示 </li><li>使能控制 </li><li>DS+/DS- 具有 ±8kV HBM 静电防护能力 </li><li>过热保护 </li><li>通过 AEC-Q100 Grade 1 认证 </li><li>逐周期过流限制保护 </li><li>输入欠压锁定保护 </li><li>相邻引脚短路保护 </li><li>工作环境温度范围：-40°C ~ 125°C </li><li>DS+/DS- 过压保护 </li></ul></div>
width
fixed-width
id
productFeatureSection
24
24
24
24
i18n(tabs.ordering-information.title)
orderingInformationTabs
i18n(tab-item.product-section.title)
productSection
productSectionTab
i18n(tab-item.evb-section.title)
evbSection
evbSectionTab
i18n(tab-item.ordering-detail-section.title)
orderingDetailSection
orderingDetailSectionTab
24
24
24
24
width
fixed-width
id
orderingInformationSection
productImageSwitcher

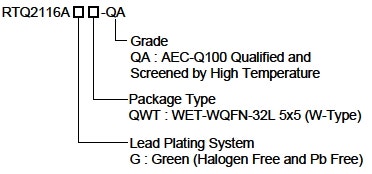

RTQ2116A-QA 订购信息
normal-table
card-list
products
productTable
width
fixed-width
id
productSection
evbImageSwitcher
normal-table
card-list
evb
evbTable
width
fixed-width
id
evbSection
orderingDetail
width
fixed-width
id
orderingDetailSection
technical-documents
RTQ2116A-QA
technicalDocumentMultipleTable
width
fixed-width
id
technicalDocumentationSection
design-tools
RTQ2116A-QA
designToolMultipleTable
width
fixed-width
id
designToolSection
32
56
56
56
rt-blue-800
i18n(text.application-title.text-content)
applicationTitle
withLine
24
24
24
24
<div class="spec-list"><ul class="lv1"><li>车用充电器 </li><li>USB介面充电器 </li></ul></div>
