RTQ2158 是负载能力高达 8A 的高性能 ACOT<sup>®</sup> 架构同步 Buck 转换器，可输入电压范围为 2.85V~6.5V，集成有低 R<SUB>DS(ON)</SUB> MOSFET 功率开关、0.6V 高精度参考电压源和自举二极体电路，构成了一个结构紧凑的电源解决方案。</br>RTQ2158 因采用改进型固定导通时间（ACOT<sup>®</sup>）控制架构而具有超快的瞬态回应速度，外部元件数量少，在整个输入、负载和输出电压范围内的稳态工作频率都保持基本恒定，易于进行 EMI 滤波器设计。</br>它具有独立的使能控制输入和 Power Good 指示输出，方便进行时序控制。为便于进行启动期间的冲击电流控制，它带有通过一只外接电容即可进行软启动时间调节的 SS 端子。它还具有完善的保护性设计措施，其中包括逐周期电流限制、欠压保护、输入欠压锁定保护和过热保护功能。其封装形式为热性能良好的 WET-WQFN-21L 4x4 (FC)。

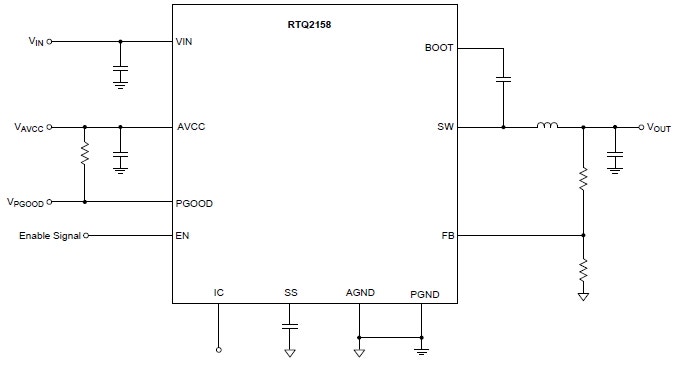

RTQ2158-QA 电路图
anchor
productDetailSection
i18n(anchor-tab.product-detail-section.title)
productDetailSectionAnchorTab
orderingInformationSection
i18n(anchor-tab.ordering-information-section.title)
orderingInformationSectionAnchorTab
technicalDocumentationSection
i18n(anchor-tab.technical-documentation-section.title)
technicalDocumentationSectionAnchorTab
designToolSection
i18n(anchor-tab.design-tool-section.title)
designToolSectionAnchorTab
applicationSection
i18n(anchor-tab.application-section.title)
applicationSectionAnchorTab
supportSection
i18n(anchor-tab.support-section.title)
supportSectionAnchorTab
24
24
24
24
i18n(tabs.product-detail.title)
productDetailTabs
i18n(tab-item.parameter-section.title)
parameterSection
parameterSectionTab
i18n(tab-item.package-size-pin-size-section.title)
packageSizePinsSizeSection
packageSizePinsSizeSectionTab
i18n(tab-item.product-feature-section.title)
productFeatureSection
productFeatureSectionTab
24
24
24
24
buttonSeeProductDifferences
text-with-icon
right
secondary-m
tertiary
i18n(button-item.see-product-differences.button-label)
i18n(button-item.see-product-differences.button-link)
_self
false
buttonFindOtherCategory
text-with-icon
right
secondary-m
tertiary
i18n(button-item.find-other-category.button-label)
i18n(button-item.find-other-category.button-link)
_self
false
32
32
32
32
scrollable-table
parameterTable
normal-table
table-group
package-size-pins-size
packageSizePinsSizeTable
productFeature
<div class="spec-list"><ul class="lv1"><li>通过 AEC-Q100 Grade 1 认证 </li><li>超快速瞬态回应 </li><li>稳态工作频率：2.1MHz </li><li>集成 15mΩ/10mΩ MOSFET 开关 </li><li>改进型固定导通时间（ACOT<sup>®</sup>）控制架构 </li><li>输入电压范围：2.85V~6.5V </li><li>针对使用陶瓷输出电容进行了优化 </li><li>适应输出端预偏置的启动过程 </li><li>Power Good 指示 </li><li>使能控制 </li><li>过流保护和过热保护 </li><li>打嗝模式的欠压保护 </li></ul></div>
24
24
24
24
i18n(tabs.ordering-information.title)
orderingInformationTabs
i18n(tab-item.product-section.title)
productSection
productSectionTab
i18n(tab-item.evb-section.title)
evbSection
evbSectionTab
i18n(tab-item.ordering-detail-section.title)
orderingDetailSection
orderingDetailSectionTab
24
24
24
24
productImageSwitcher

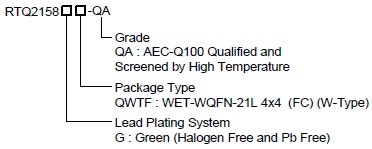

RTQ2158-QA 订购信息
normal-table
card-list
products
productTable
evbImageSwitcher
normal-table
card-list
evb
evbTable
orderingDetail
technical-documents
RTQ2158-QA
technicalDocumentMultipleTable
design-tools
RTQ2158-QA
designToolMultipleTable
32
56
56
56
rt-blue-800
i18n(text.application-title.text-content)
applicationTitle
withLine
24
24
24
24
<div class="spec-list"><ul class="lv1"><li>车辆电子系统 </li><li>资讯娱乐系统和车辆控制系统 </li><li>车辆自动驾驶辅助系统 </li><li>车辆互联系统 </li><li>大容量 DDR 记忆体 </li><li>宽频通讯和工业控制系统 </li></ul></div>
