RTQ2822A/B 是具有 12A 电流负载能力的高性能同步 Buck 转换器，可在 4.5V-17V 输入电压范围内工作，集成有低 R<SUB>DS(ON)</SUB> MOSFET 功率开关、0.6V 高精度参考电压源和自举二极体，可形成非常紧凑的电源解决方案。<BR>RTQ2822A/B 采用 ACOT<sup>®</sup> 改进型固定导通时间控制架构，具有超快速的瞬态回应特性，周边元件少，在整个输入、输出和负载范围内的稳态工作频率几乎恒定不变，易于设计其 EMI 滤波器。<BR>该器件提供众多的功能以实现设计上的灵活性，具有可选择的工作频率、电流限制阈值和 PWM 工作模式，可满足多种不同应用的需求；具有独立的使能控制输入、POWER GOOD 指示输出，方便进行时序控制设计；具有通过一只外接电容即可对软启动过程进行设置的 SS，可有效控制启动期间的电流冲击；具有逐周期电流限制、OVP、UVP、输入欠压锁定和 OTP 等保护功能。<BR>RTQ2822A/B 的封装形式是具有很好热性能的 VQFN-18L 3.5x3.5 (FC)。

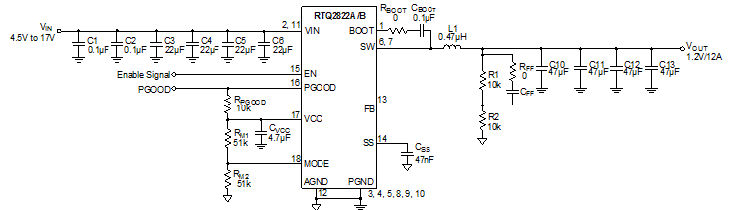

RTQ2822A/RTQ2822B 电路图
anchor
productDetailSection
i18n(anchor-tab.product-detail-section.title)
productDetailSectionAnchorTab
orderingInformationSection
i18n(anchor-tab.ordering-information-section.title)
orderingInformationSectionAnchorTab
technicalDocumentationSection
i18n(anchor-tab.technical-documentation-section.title)
technicalDocumentationSectionAnchorTab
designToolSection
i18n(anchor-tab.design-tool-section.title)
designToolSectionAnchorTab
applicationSection
i18n(anchor-tab.application-section.title)
applicationSectionAnchorTab
supportSection
i18n(anchor-tab.support-section.title)
supportSectionAnchorTab
24
24
24
24
i18n(tabs.product-detail.title)
productDetailTabs
i18n(tab-item.parameter-section.title)
parameterSection
parameterSectionTab
i18n(tab-item.package-size-pin-size-section.title)
packageSizePinsSizeSection
packageSizePinsSizeSectionTab
i18n(tab-item.product-feature-section.title)
productFeatureSection
productFeatureSectionTab
24
24
24
24
buttonSeeProductDifferences
text-with-icon
right
secondary-m
tertiary
i18n(button-item.see-product-differences.button-label)
i18n(button-item.see-product-differences.button-link)
_self
false
buttonFindOtherCategory
text-with-icon
right
secondary-m
tertiary
i18n(button-item.find-other-category.button-label)
i18n(button-item.find-other-category.button-link)
_self
false
32
32
32
32
scrollable-table
parameterTable
normal-table
table-group
package-size-pins-size
packageSizePinsSizeTable
productFeature
<div class="spec-list"><ul class="lv1"><li>输入电压范围：4.5V-17V </li><li>集成 9.8mΩ/4.5mΩ MOSFET 功率开关 </li><li>0.6V±1% 精度参考电压源 </li><li>输出电压可调范围：0.6V~5.5V </li><li>支持使用陶瓷电容作为输出电容 </li><li>ACOT® 控制架构，具有快速瞬态回应能力 </li><li>工作频率 400kHz/800kHz/1200kHz 可选 </li><li>电流限制阈值可选 </li><li>有 POWER GOOD 指示 </li><li>软起动时间可调，预设值为 1ms </li><li>输出端预偏置时，启动过程单调化 </li><li>18 引脚 VQFN (FC) 封装 </li></ul></div>
24
24
24
24
i18n(tabs.ordering-information.title)
orderingInformationTabs
i18n(tab-item.product-section.title)
productSection
productSectionTab
i18n(tab-item.evb-section.title)
evbSection
evbSectionTab
i18n(tab-item.ordering-detail-section.title)
orderingDetailSection
orderingDetailSectionTab
24
24
24
24
productImageSwitcher

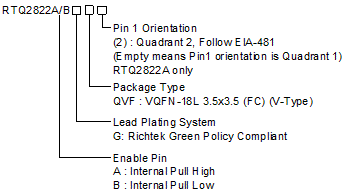

RTQ2822A/RTQ2822B 订购信息
normal-table
card-list
products
productTable
evbImageSwitcher
normal-table
card-list
evb
evbTable
orderingDetail
technical-documents
RTQ2822A/RTQ2822B
technicalDocumentMultipleTable
design-tools
RTQ2822A/RTQ2822B
designToolMultipleTable
32
56
56
56
rt-blue-800
i18n(text.application-title.text-content)
applicationTitle
withLine
24
24
24
24
<div class="spec-list"><ul class="lv1"><li>伺服器、存储装置和网路设备 </li><li>电信基础设施 </li><li>负载点电源模组 </li><li>高密度 DC/DC 转换器 </li><li>高端数位电视机 </li></ul></div>
