RT3601BH是一款符合IMVP8規範的CPU電源控制器，含有三個電壓軌的控制器：一個MAIN VR 的2/1相同步Buck控制器；一個輔助VR的單相同步Buck控制器；一個VCCSA VR的單相同步Buck控制器。RT3601BH採用G-NAVP<sup>TM</sup> (Green Native AVP) 控制架構，這是立錡專有的源於有限直流增益誤差放大器的一種電流模式控制技術，可以非常容易地對輸出電壓隨載下降的幅度進行調節以滿足Intel CPU對自我調整電壓定位 (Adaptive Voltage Positioning) 的需求。由於擁有G-NAVPTM控制技術，RT3601BH具有快速回應機制以便在負載發生瞬態變化時具有最優的AVP性能。RT3601BH支援在不同的工作狀態之間切換時的模式轉換功能，有一個串列的VID介面可用於它和符合IMVP8規範的CPU進行通訊聯繫，它可以快速、慢速和逐漸變化三種不同的轉換速率支援VID 跳變功能。由於使用G-NAVP<sup>TM</sup>架構，RT3601BH的工作頻率會隨著VID、負載和輸入電壓的不同而發生變化，進一步改善了它的效率表現，即使在CCM模式下也是如此。G-NAVP<sup>TM</sup>和CCRCOT (固定電流紋波COT) 技術的結合在整個輸入、輸出範圍內提供了極佳的輸出電壓紋波表現。RT3601BH內建的高精度DAC將VID編碼轉換為0.25V至1.52V的輸出電壓，級差為5mV，它還內建了高精度的ADC來支援平臺需要的設定功能，諸如快速回應的觸發電平之類的設定均通過此部分完成。設定功能還支援兩個電壓軌的位址交換。RT3601BH可提供調節器輸出準備好信號，具有完備的各種保護功能如過壓保護、負壓保護、過流保護和欠壓鎖定保護等。RT3601BH的封裝形式為WQFN-52L 6x6。

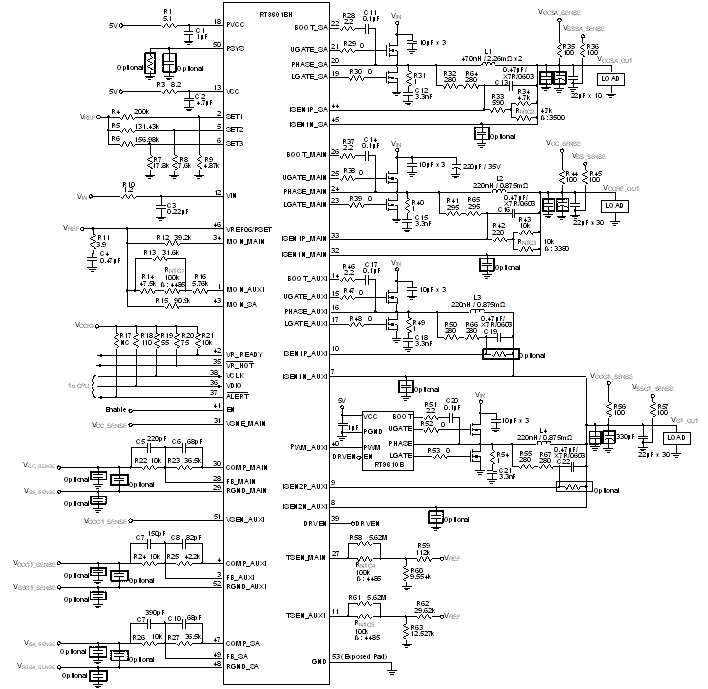

RT3601BH 電路圖
anchor
productDetailSection
i18n(anchor-tab.product-detail-section.title)
productDetailSectionAnchorTab
orderingInformationSection
i18n(anchor-tab.ordering-information-section.title)
orderingInformationSectionAnchorTab
technicalDocumentationSection
i18n(anchor-tab.technical-documentation-section.title)
technicalDocumentationSectionAnchorTab
designToolSection
i18n(anchor-tab.design-tool-section.title)
designToolSectionAnchorTab
applicationSection
i18n(anchor-tab.application-section.title)
applicationSectionAnchorTab
supportSection
i18n(anchor-tab.support-section.title)
supportSectionAnchorTab
24
24
24
24
i18n(tabs.product-detail.title)
productDetailTabs
i18n(tab-item.parameter-section.title)
parameterSection
parameterSectionTab
i18n(tab-item.package-size-pin-size-section.title)
packageSizePinsSizeSection
packageSizePinsSizeSectionTab
i18n(tab-item.product-feature-section.title)
productFeatureSection
productFeatureSectionTab
24
24
24
24
buttonSeeProductDifferences
text-with-icon
right
secondary-m
tertiary
i18n(button-item.see-product-differences.button-label)
i18n(button-item.see-product-differences.button-link)
_self
false
buttonFindOtherCategory
text-with-icon
right
secondary-m
tertiary
i18n(button-item.find-other-category.button-label)
i18n(button-item.find-other-category.button-link)
_self
false
32
32
32
32
scrollable-table
parameterTable
normal-table
table-group
package-size-pins-size
packageSizePinsSizeTable
productFeature
<div class="spec-list"><ul class="lv1"><li>Intel IMVP8串列VID介面相容的電源管理器 </li><li>由2/1相 (MAIN VR)、單相 (輔助VR)、單相 (VCCSA VR) PWM控制器構成 </li><li>每個控制器均含有一個MOSFET驅動器 </li><li>使用G-NAVP<sup>TM</sup>控制架構 </li><li>使用0.5%精度DAC </li><li>差分遠端電壓檢測 </li><li>內建ADC供平臺設定使用 </li><li>精確的電流平衡 </li><li>含系統溫度補償的AVP </li><li>無論多相或單相，輕載時進入二極體模擬模式 </li><li>快速瞬態回應 </li><li>輸出就緒指示 </li><li>熱遏制 </li><li>有電流監控輸出 </li><li>過壓保護、過流保護、負壓保護、欠壓鎖定保護 </li><li>轉換率設定/位址變化功能 </li><li>DVID加強 </li></ul></div>
24
24
24
24
i18n(tabs.ordering-information.title)
orderingInformationTabs
i18n(tab-item.product-section.title)
productSection
productSectionTab
i18n(tab-item.evb-section.title)
evbSection
evbSectionTab
i18n(tab-item.ordering-detail-section.title)
orderingDetailSection
orderingDetailSectionTab
24
24
24
24
productImageSwitcher

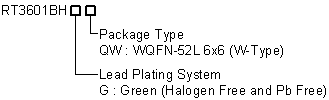

RT3601BH 訂購資訊
normal-table
card-list
products
productTable
evbImageSwitcher
normal-table
card-list
evb
evbTable
orderingDetail
technical-documents
RT3601BH
technicalDocumentMultipleTable
design-tools
RT3601BH
designToolMultipleTable
32
56
56
56
rt-blue-800
i18n(text.application-title.text-content)
applicationTitle
withLine
24
24
24
24
<div class="spec-list"><ul class="lv1"><li>Intel IMVP8 CPU內核電源 </li><li>筆記型電腦、桌上型電腦、伺服器CPU內核供電 </li><li>支援AVP的降壓轉換器 </li></ul></div>
