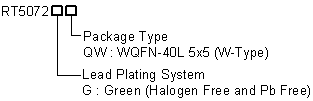

RT5072是為數位相機和其它可擕式設備提供的完整電源解決方案，由多個 DC/DC 轉換器、一個線性的單節鋰離子電池充電器、一個電池類型檢測器和一個 I<sup>2</sup>C 控制介面組成。<br>其電源轉換部分包括了1路同步 Boost 轉換器（CH1）、1路同步 Boost 或 Buck 可選的轉換器（CH2）、3路同步 Buck 轉換器（CH3/4/5）、2路輸入電壓可低達 1.5V 的 LDO、1路可在同步高壓 Boost 模式和低壓電流調節器模式間轉換的 LED 驅動器（CH7）和1路用於 RTC 供電的長期有效的 LDO （CH9）。所有轉換器都內置了頻率補償電路，集成了功率 MOSFET，並且包含了完整的保護功能：過流保護、熱關機保護、過壓保護和欠壓保護。作為一個完整的電源解決方案，RT5072 還包含了喚醒脈衝生成電路，它可對電源或電池的加入事件進行監測；為了適應盡可能多的應用需要，RT5072 還預設了6種可選的上電/關機時序。<br>電池充電器部分包含了自動路徑管理（APPM），使用中無需使用任何外部 MOSFET。當外部電源被移除時，充電電路自動進入睡眠模式。充電任務的完成是基於精心設計的控制演算法對充電速率的控制，其中包含了預充模式、快充模式和恒壓充電模式。充電電流可通過 I<sup>2</sup>C 介面進行設置，還可通過該介面按照 JEITA 標準與溫度有關的控制方法或是其它需要對充電電壓和電流進行調節。內部的熱回饋電路可根據內核溫度對充電速率進行調節，以使之可在各種不同的溫度環境條件下總是以最合適的速度進行充電。充電任務的完成總是以恒壓充電模式下的充電電流下降至快充電流 I<sub>CHG_FAST</sub> 的10%為標準。充電器包含了針對輸入電壓 VIN 的欠壓保護和過壓保護功能，它還具有針對 USB 介面的 D+ 和 D- 進行檢測的電路，利用它可分辨出 USB 標準下行埠（SDP）、USB 充電下行埠（CDP）、專用充電埠（DCP）或 Apple/Sony 充電器埠。它還使用了一些指示信號對充電狀態進行指示，這些信號包括：兩個開漏端子 <span class="overline">CHG</span> 和 <span class="overline">CHG2</span>，一個可立即提示狀態改變的中斷信號 (<span class="overline">INT</span>)。RT5072 的電源轉換部分和充電單元的豐富功能都可通過 I<sup>2</sup>C 介面進行控制，這一切都拜囊括在小小的 WQFN-40L 的封裝中，其尺寸僅為 5mmX5mm。

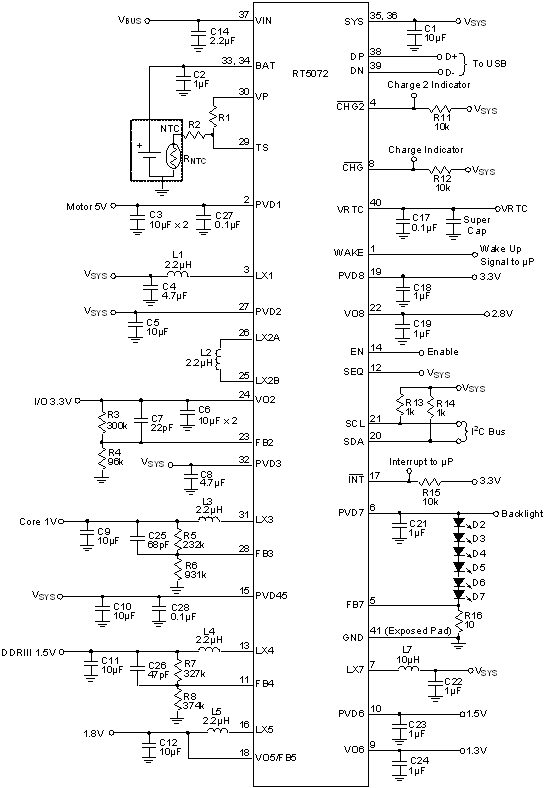

RT5072 電路圖
