RT5701 是擁有 I<sup>2</sup>C 介面的、採用峰值電流模式 PWM 控制架構的 Buck DC/DC 轉換器，可在 2.5V~5.5V 輸入電壓範圍內持續輸出 4A 的電流，是車用資訊娛樂系統之類的應用的理想選擇，可為低壓 MCU、ASIC、音/視頻系統等提供電源供應，滿足其工作時的大電流消耗和關機情況下的極低電流消耗的需求。其內部整合的同步整流器具有很低的 R<sub>DS(ON)</sub>，可有效降低其在 PWM 模式下的導通損耗，在實際應用中無需使用外部蕭基二極體。當輸出電壓不能維持穩定，正常的 PWM 操作進入上橋 P-MOSFET 持續導通的狀態時，RT5701 進入低壓差直通模式以盡力維持輸出電壓。當 EN 端被拉低時，RT5701 進入關機模式，其電流消耗將低於 5μA。其工作頻率為 3MHz，由於開關切換形成的漣波可以很容易地被小尺寸的濾波元件濾除掉，再加上小尺寸 TSSOP-14（含外露式的散熱焊盤）封裝，很適合 PCB 尺寸小的應用使用。RT5701具有動態電壓縮放（DVS）功能，可滿足低功耗應用的需要。其輸出電壓 V<sub>OUT</sub> 可通過 I<sup>2</sup>C 進行靈活的選擇，峰值電流限制閾值、PWM 控制模式等也可通過同樣方法進行控制。它還具有軟啟動、自動放電、參考電壓低、過溫保護和過流保護等特性。

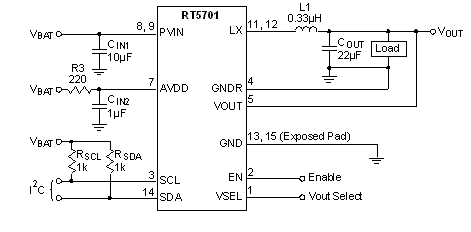

RT5701 電路圖
width
fixed-width
id
basicInfoImageSection
anchor
productDetailSection
i18n(anchor-tab.product-detail-section.title)
productDetailSectionAnchorTab
orderingInformationSection
i18n(anchor-tab.ordering-information-section.title)
orderingInformationSectionAnchorTab
technicalDocumentationSection
i18n(anchor-tab.technical-documentation-section.title)
technicalDocumentationSectionAnchorTab
designToolSection
i18n(anchor-tab.design-tool-section.title)
designToolSectionAnchorTab
applicationSection
i18n(anchor-tab.application-section.title)
applicationSectionAnchorTab
supportSection
i18n(anchor-tab.support-section.title)
supportSectionAnchorTab
width
full-width
id
anchorSection
24
24
24
24
i18n(tabs.product-detail.title)
productDetailTabs
i18n(tab-item.parameter-section.title)
parameterSection
parameterSectionTab
i18n(tab-item.package-size-pin-size-section.title)
packageSizePinsSizeSection
packageSizePinsSizeSectionTab
i18n(tab-item.product-feature-section.title)
productFeatureSection
productFeatureSectionTab
24
24
24
24
buttonSeeProductDifferences
text-with-icon
right
secondary-m
tertiary
i18n(button-item.see-product-differences.button-label)
i18n(button-item.see-product-differences.button-link)
_self
false
buttonFindOtherCategory
text-with-icon
right
secondary-m
tertiary
i18n(button-item.find-other-category.button-label)
i18n(button-item.find-other-category.button-link)
_self
false
32
32
32
32
width
fixed-width
backgroundColor
F5F6F8
id
productDetailSection
scrollable-table
parameterTable
width
fixed-width
id
parameterSection
normal-table
table-group
package-size-pins-size
packageSizePinsSizeTable
width
fixed-width
id
packageSizePinsSizeSection
productFeature
<div class="spec-list"><ul class="lv1"><li>輸入電壓範圍：2.5V~5.5V </li><li>輸出電壓範圍：0.3V~5.5V <ul class="lv2"> <li></li><li>區間 0 : 0.3V~0.7V </li><li>區間 1 : 0.6V~1.4V </li><li>區間 2 : 1.2V~2.8V </li><li>區間 3 : 2.4V~5.5V </li><li>初始電壓：1.2V (VSEL = H)； 1.5V (VSEL = L) </li></ul> </li><li>4A 持續輸出能力 </li><li>在同一區間內支援動態電壓縮放（DVS） <ul class="lv2"> <li></li><li>V<sub>OUT</sub> 可調範圍（最大值，最小值）可設定 </li></ul> </li><li>效率高 <ul class="lv2"> <li></li><li>83% @ 5V→1.2V x 1.5A </li></ul> </li><li>3MHz 固定 PWM 工作頻率 <ul class="lv2"> <li></li><li>PSM/PWM 自動切換或強制PWM 可選 </li></ul> </li><li>支援遙測回饋，輸出精度高 </li><li>有專用引腳可立即切換標稱輸出電壓設定 </li><li>關機時有輸出放電功能 </li><li>過流保護 <ul class="lv2"> <li></li><li>過流閾值可設定 </li></ul> </li><li>過溫保護 </li><li>集成軟啟動功能 </li><li>可通過使能端或 I<sup>2</sup>C 寄存器進行使能控制 </li><li>I<sup>2</sup>C 介面 </li><li>在關機狀態也可進行I<sup>2</sup>C 通訊(EN = L) <ul class="lv2"> <li></li><li>支援快速模式(400kbps) </li><li>關機狀態下 (EN = L)，寄存器設定仍然保留 </li></ul> </li><li>符合 RoHS 規範，不含鹵素 </li></ul></div>
width
fixed-width
id
productFeatureSection
24
24
24
24
i18n(tabs.ordering-information.title)
orderingInformationTabs
i18n(tab-item.product-section.title)
productSection
productSectionTab
i18n(tab-item.evb-section.title)
evbSection
evbSectionTab
i18n(tab-item.ordering-detail-section.title)
orderingDetailSection
orderingDetailSectionTab
24
24
24
24
width
fixed-width
id
orderingInformationSection
productImageSwitcher

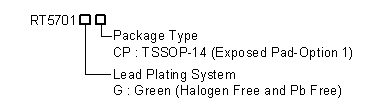

RT5701 訂購資訊
normal-table
card-list
products
productTable
width
fixed-width
id
productSection
evbImageSwitcher
normal-table
card-list
evb
evbTable
width
fixed-width
id
evbSection
orderingDetail
width
fixed-width
id
orderingDetailSection
technical-documents
RT5701
technicalDocumentMultipleTable
width
fixed-width
id
technicalDocumentationSection
design-tools
RT5701
designToolMultipleTable
width
fixed-width
id
designToolSection
32
56
56
56
rt-blue-800
i18n(text.application-title.text-content)
applicationTitle
withLine
24
24
24
24
<div class="spec-list"><ul class="lv1"><li>汽車資訊娛樂系統 </li><li>MCU 和 DSP 內核電源 </li><li>工業級負載點調節器 </li><li>行動電話 </li><li>個人資訊設備 </li><li>無線和 DSL Modems </li><li>MP3 播放機 </li><li>可擕式儀器 </li></ul></div>
