RT6217E是使用TSOT-23-8 (FC) 封裝、簡單易用的同步Buck轉換器，工作電壓範圍為4.5V至24V，內建0.791V高精準度參考電壓源，整合了低R<sub>DS(ON)</sub>的MOSFET功率開關，轉換效率高。<br>RT6217E使用改進型固定導通時間 (ACOT<sup>TM</sup>) 控制架構，瞬態回應速度快，週邊元件少，在全輸入電壓、負載和輸出電壓範圍內都有基本恒定的工作頻率。它的工作模式可用MODE引腳進行選擇，將其接地則在輕載時進入PSK模式以提高效率，將其拉高 (>2V) 在強制其一直處於CCM工作模式，確保任何情況下都有很好的輸出電壓調節精準度，分別滿足不同應用的需求。<br>RT6217E對上下橋MOSFET流過的電流都會進行檢測以實現強悍的過流保護功能，還有逐週期電流限制機制防範輸出短路、過流或電感飽和等惡劣狀況所帶來的危險。它內置的軟起動功能可預防啟動期間出現的電流衝擊，還有輸入欠壓鎖定保護、輸出欠壓保護、過熱保護 (熱關機) 等確保各種運行狀態下的安全穩定。RT6217E使用晶核倒裝的TSOT-23-8 (FC) 封裝供貨。

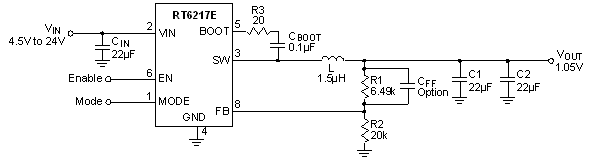

RT6217E 電路圖
width
fixed-width
id
basicInfoImageSection
anchor
productDetailSection
i18n(anchor-tab.product-detail-section.title)
productDetailSectionAnchorTab
orderingInformationSection
i18n(anchor-tab.ordering-information-section.title)
orderingInformationSectionAnchorTab
technicalDocumentationSection
i18n(anchor-tab.technical-documentation-section.title)
technicalDocumentationSectionAnchorTab
designToolSection
i18n(anchor-tab.design-tool-section.title)
designToolSectionAnchorTab
applicationSection
i18n(anchor-tab.application-section.title)
applicationSectionAnchorTab
supportSection
i18n(anchor-tab.support-section.title)
supportSectionAnchorTab
width
full-width
id
anchorSection
24
24
24
24
i18n(tabs.product-detail.title)
productDetailTabs
i18n(tab-item.parameter-section.title)
parameterSection
parameterSectionTab
i18n(tab-item.package-size-pin-size-section.title)
packageSizePinsSizeSection
packageSizePinsSizeSectionTab
i18n(tab-item.product-feature-section.title)
productFeatureSection
productFeatureSectionTab
24
24
24
24
buttonSeeProductDifferences
text-with-icon
right
secondary-m
tertiary
i18n(button-item.see-product-differences.button-label)
i18n(button-item.see-product-differences.button-link)
_self
false
buttonFindOtherCategory
text-with-icon
right
secondary-m
tertiary
i18n(button-item.find-other-category.button-label)
i18n(button-item.find-other-category.button-link)
_self
false
32
32
32
32
width
fixed-width
backgroundColor
F5F6F8
id
productDetailSection
scrollable-table
parameterTable
width
fixed-width
id
parameterSection
normal-table
table-group
package-size-pins-size
packageSizePinsSizeTable
width
fixed-width
id
packageSizePinsSizeSection
productFeature
<div class="spec-list"><ul class="lv1"><li>內建85mΩ/40mΩ功率開關的3A Buck轉換器 </li><li>輸入電壓範圍：4.5V至24V </li><li>輸出電壓範圍：0.791V至6V </li><li>改進型固定導通時間 (ACOT<sup>TM</sup>) 控制架構 </li><li>超快速瞬態回應 </li><li>無需外部補償 </li><li>針對低ESR陶瓷輸出電容進行了優化 </li><li>使用0.791V±1.5%高精準度回饋參考電壓 </li><li>150μA (典型值) 靜態電流 </li><li>上下橋均參與過流保護 </li><li>可選節能模式 (PSM) 或強制PWM模式 </li><li>使用了輕載PSM模式下的輸出紋波消減技術 </li><li>穩定的工作頻率 (500kHz) </li><li>內置軟啟動功能 (1500μs 典型值) </li><li>預偏置下的單調啟動過程 </li><li>輸入欠壓鎖定保護 </li><li>打嗝模式的輸出欠壓保護 </li><li>過熱保護 (過熱關機) </li><li>使能控制 </li><li>符合RoHS規範，不含鹵素 </li><li>TSOT-23-8 (FC) 封裝 </li></ul></div>
width
fixed-width
id
productFeatureSection
24
24
24
24
i18n(tabs.ordering-information.title)
orderingInformationTabs
i18n(tab-item.product-section.title)
productSection
productSectionTab
i18n(tab-item.evb-section.title)
evbSection
evbSectionTab
i18n(tab-item.ordering-detail-section.title)
orderingDetailSection
orderingDetailSectionTab
24
24
24
24
width
fixed-width
id
orderingInformationSection
productImageSwitcher

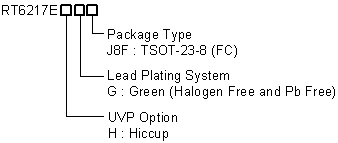

RT6217E 訂購資訊
normal-table
card-list
products
productTable
width
fixed-width
id
productSection
evbImageSwitcher
normal-table
card-list
evb
evbTable
width
fixed-width
id
evbSection
orderingDetail
width
fixed-width
id
orderingDetailSection
technical-documents
RT6217E
technicalDocumentMultipleTable
width
fixed-width
id
technicalDocumentationSection
design-tools
RT6217E
designToolMultipleTable
width
fixed-width
id
designToolSection
32
56
56
56
rt-blue-800
i18n(text.application-title.text-content)
applicationTitle
withLine
24
24
24
24
<div class="spec-list"><ul class="lv1"><li>機上盒 </li><li>可攜式電視 </li><li>路由器 </li><li>DSL 解調器 </li><li>LCD 、電視 </li></ul></div>
