RT7790 特別針對如 RT7208E 等控制器設計以形成支援 USB PD 協定或可程式控制電源適配器的完整電源配置。<BR>RT7790 集成有雙向控制邏輯，能通過脈衝變壓器向 RT7208E 發送 ZVS 零電壓開關脈衝信號，也可接收 RT7208E 發出的輸出電壓、電流調節回饋信號，因而能夠通過初級側 MOSFET 開關的零壓切換獲得高轉換效率，也能降低 MOSFET 開關在高輸入電壓下發熱量以降低其溫度。<BR>RT7790 的控制部分包含許多全新的設計，因而能夠用它設計出輸出電壓範圍很寬的電源配置，其中之一便是使用了多功能的 DMAG 引腳，RT7790 可通過它對輸出電壓進行感知以實現對環路增益的調節，從而實現系統的穩定，也能完成電流限制閾值的調節以滿足 LPS 受限電源對安全性的需求。<BR>RT7790 具有完善的保護機能設計，其中包括大電容 Brown-in/Brown-out 保護、VDD 過壓保護、輸出過壓/欠壓保護、次級側整流器短路保護和週邊電路過熱保護。在恒定輸出功率調節的應用中，利用一隻連接在 CS 引腳的電流檢測電阻即可在全輸入電壓範圍內獲得精確的線路補償。此外，RT7790 還擁有對次級側元件失效進行防護的多種設計。<BR>在實際的應用中，將 RT7790 和次級側控制器 RT7208E 共同使用可形成魯棒性和安全性極高的設計，能夠在各種不同設備、電纜、插頭座間的錯誤連接狀態下得到保護。

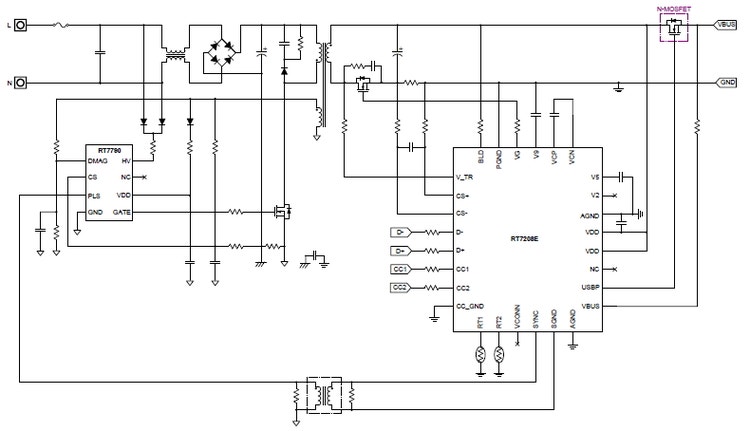

RT7790 電路圖
width
fixed-width
id
basicInfoImageSection
anchor
productDetailSection
i18n(anchor-tab.product-detail-section.title)
productDetailSectionAnchorTab
orderingInformationSection
i18n(anchor-tab.ordering-information-section.title)
orderingInformationSectionAnchorTab
technicalDocumentationSection
i18n(anchor-tab.technical-documentation-section.title)
technicalDocumentationSectionAnchorTab
designToolSection
i18n(anchor-tab.design-tool-section.title)
designToolSectionAnchorTab
applicationSection
i18n(anchor-tab.application-section.title)
applicationSectionAnchorTab
supportSection
i18n(anchor-tab.support-section.title)
supportSectionAnchorTab
width
full-width
id
anchorSection
24
24
24
24
i18n(tabs.product-detail.title)
productDetailTabs
i18n(tab-item.parameter-section.title)
parameterSection
parameterSectionTab
i18n(tab-item.package-size-pin-size-section.title)
packageSizePinsSizeSection
packageSizePinsSizeSectionTab
i18n(tab-item.product-feature-section.title)
productFeatureSection
productFeatureSectionTab
24
24
24
24
buttonSeeProductDifferences
text-with-icon
right
secondary-m
tertiary
i18n(button-item.see-product-differences.button-label)
i18n(button-item.see-product-differences.button-link)
_self
false
buttonFindOtherCategory
text-with-icon
right
secondary-m
tertiary
i18n(button-item.find-other-category.button-label)
i18n(button-item.find-other-category.button-link)
_self
false
32
32
32
32
width
fixed-width
backgroundColor
F5F6F8
id
productDetailSection
scrollable-table
parameterTable
width
fixed-width
id
parameterSection
normal-table
table-group
package-size-pins-size
packageSizePinsSizeTable
width
fixed-width
id
packageSizePinsSizeSection
productFeature
<div class="spec-list"><ul class="lv1"><li>雙向控制 <ul class="lv2"> <li></li><li>通過一隻脈衝變壓器傳遞 ZVS 脈衝信號和回饋脈衝信號 </li></ul> </li><li>針對可變的輸出功率進行了優化 <ul class="lv2"> <li></li><li>VDD 電壓範圍：8V~64V </li><li>自我調整的輸出過壓保護 </li><li>自我調整的過流保護 </li><li>自我調整的零占空比模式控制 </li><li>自我調整的環路增益實現環路穩定 </li></ul> </li><li>效率高 <ul class="lv2"> <li></li><li>高輸入電壓和重載時的電流不連續零電壓切換模式 </li><li>輕載或空載時的節能模式和零占空比模式 </li></ul> </li><li>全面的保護特性 <ul class="lv2"> <li></li><li>大電容 Brown-in/Brown-out 保護 </li><li>VDD 過壓保護 </li><li>輸出過壓保護和欠壓保護 </li><li>週邊電路過熱保護 </li><li>次級側整流器短路保護 </li><li>可調線路補償 </li></ul> </li><li>其他 <ul class="lv2"> <li></li><li>多模 PWM 操作 </li><li>驅動器能力：200mA/-300mA </li><li>SmartJitter<sup>™</sup> 技術 </li></ul> </li></ul></div>
width
fixed-width
id
productFeatureSection
24
24
24
24
i18n(tabs.ordering-information.title)
orderingInformationTabs
i18n(tab-item.product-section.title)
productSection
productSectionTab
i18n(tab-item.evb-section.title)
evbSection
evbSectionTab
i18n(tab-item.ordering-detail-section.title)
orderingDetailSection
orderingDetailSectionTab
24
24
24
24
width
fixed-width
id
orderingInformationSection
productImageSwitcher

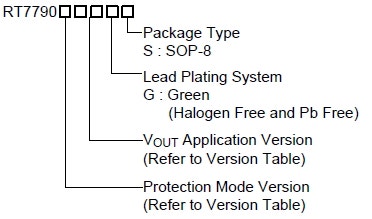

RT7790 訂購資訊
normal-table
card-list
products
productTable
width
fixed-width
id
productSection
evbImageSwitcher
normal-table
card-list
evb
evbTable
width
fixed-width
id
evbSection
orderingDetail
width
fixed-width
id
orderingDetailSection
technical-documents
RT7790
technicalDocumentMultipleTable
width
fixed-width
id
technicalDocumentationSection
design-tools
RT7790
designToolMultipleTable
width
fixed-width
id
designToolSection
32
56
56
56
rt-blue-800
i18n(text.application-title.text-content)
applicationTitle
withLine
24
24
24
24
<div class="spec-list"><ul class="lv1"><li>USB PD 和可程式控制電源適配器 </li></ul></div>
