RT8207K 集成了一個同步 Buck 架構的 PWM 控制器、一個具有 1.5A 電流吐納能力的追蹤型線性穩壓器和有緩衝的低雜訊參考源，可為 DDR2/DDR3/LPDDR3/DDR4 記憶體系統提供完整的電源供應。PWM 控制器具有低電流消耗、高效率、卓越的瞬態回應和高輸出精度等特性，可用於筆記型電腦將電池高壓轉換為低壓為記憶體系統供電。該控制器採用固定導通時間的 PWM 控制架構，可以在極寬 VIN/VOUT 比的情況下工作，使用方便，面對負載瞬變時具有快達 100ns 的“即時”回應能力，同時保持基本固定的工作頻率。由於省略了傳統的電流模式 PWM 控制器中常見的電流檢測電阻，RT8207K 在降低了成本的情況下，還能獲得更高的效率。由於具有驅動大型同步整流 MOSFET 開關的能力，轉換效率也得到了進一步提高，使得該轉換器可以極高的效率直接從電池取電為系統供電。具有 1.5A 電流吐納能力的低壓差線性穩壓器具有快速的瞬態回應能力，只需使用 20μF 的陶瓷輸出電容即可保持穩定工作。它還可以使用外來的電源輸入，因而可以最大化地降低總的功率損耗。RT8207K 支援所有的睡眠狀態控制方法，可在 S3 期間將 VTT 置於高阻狀態，在 S4/S5 期間對 VDDQ、VTT 和 VTTREF 進行放電操作（軟關機）。RT8207K 具有包括熱關機在內的所有保護特性，其封裝為 WQFN-20L 3x3。

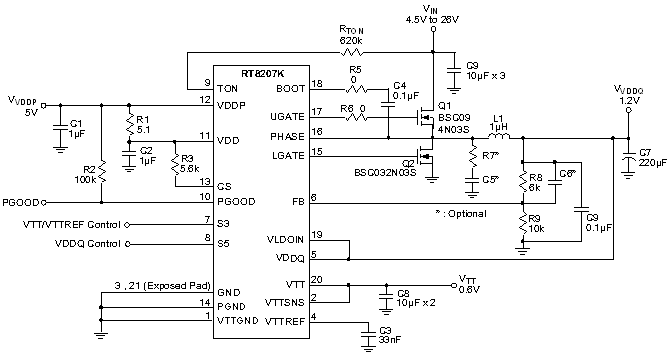

RT8207K 電路圖
width
fixed-width
id
basicInfoImageSection
anchor
productDetailSection
i18n(anchor-tab.product-detail-section.title)
productDetailSectionAnchorTab
orderingInformationSection
i18n(anchor-tab.ordering-information-section.title)
orderingInformationSectionAnchorTab
technicalDocumentationSection
i18n(anchor-tab.technical-documentation-section.title)
technicalDocumentationSectionAnchorTab
designToolSection
i18n(anchor-tab.design-tool-section.title)
designToolSectionAnchorTab
applicationSection
i18n(anchor-tab.application-section.title)
applicationSectionAnchorTab
supportSection
i18n(anchor-tab.support-section.title)
supportSectionAnchorTab
width
full-width
id
anchorSection
24
24
24
24
i18n(tabs.product-detail.title)
productDetailTabs
i18n(tab-item.parameter-section.title)
parameterSection
parameterSectionTab
i18n(tab-item.package-size-pin-size-section.title)
packageSizePinsSizeSection
packageSizePinsSizeSectionTab
i18n(tab-item.product-feature-section.title)
productFeatureSection
productFeatureSectionTab
24
24
24
24
buttonSeeProductDifferences
text-with-icon
right
secondary-m
tertiary
i18n(button-item.see-product-differences.button-label)
i18n(button-item.see-product-differences.button-link)
_self
false
buttonFindOtherCategory
text-with-icon
right
secondary-m
tertiary
i18n(button-item.find-other-category.button-label)
i18n(button-item.find-other-category.button-link)
_self
false
32
32
32
32
width
fixed-width
backgroundColor
F5F6F8
id
productDetailSection
scrollable-table
parameterTable
width
fixed-width
id
parameterSection
normal-table
table-group
package-size-pins-size
packageSizePinsSizeTable
width
fixed-width
id
packageSizePinsSizeSection
productFeature
<div class="spec-list"><ul class="lv1"><li>PWM 控制器 <ul class="lv2"> <li></li><li>下橋 R<sub>DS(ON)</sub> 檢測方式的可調電流限制 </li><li>100ns 快速瞬態回應能力 </li><li>全輸入、負載範圍內 1% V<sub>VDDQ</sub> 電壓精度 </li><li>固定 1.8V (DDR2)、1.5V (DDR3) 或 0.75V~3.3V 可調輸出範圍，可供 1.35V (低功耗 DDR3) 和 1.2V (DDR4)應用 </li><li>輸入電壓範圍：4.5V~26V </li><li>工作頻率由電阻調節 </li><li>過壓/欠壓保護 </li><li>內置軟啟動 </li><li>可驅動大型同步整流 MOSFETs </li><li>Power Good 指示 </li></ul> </li><li>1.5A LDO (VTT)，帶緩衝的參考源(VTTREF) <ul class="lv2"> <li></li><li>高達 1.5A 電流吐納能力 </li><li>外部 輸入可選，優化功率損失 </li><li>集成分壓器使 VTT 和 VTTREF 追蹤 1/2 VDDQ </li><li>支援 S3 的高阻狀態和 S4/S5 的軟關機操作 </li></ul> </li><li>符合 RoHS 規範，不含鹵素 </li></ul></div>
width
fixed-width
id
productFeatureSection
24
24
24
24
i18n(tabs.ordering-information.title)
orderingInformationTabs
i18n(tab-item.product-section.title)
productSection
productSectionTab
i18n(tab-item.evb-section.title)
evbSection
evbSectionTab
i18n(tab-item.ordering-detail-section.title)
orderingDetailSection
orderingDetailSectionTab
24
24
24
24
width
fixed-width
id
orderingInformationSection
productImageSwitcher

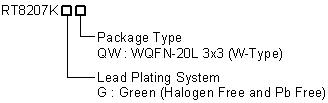

RT8207K 訂購資訊
normal-table
card-list
products
productTable
width
fixed-width
id
productSection
evbImageSwitcher
normal-table
card-list
evb
evbTable
width
fixed-width
id
evbSection
orderingDetail
width
fixed-width
id
orderingDetailSection
technical-documents
RT8207K
technicalDocumentMultipleTable
width
fixed-width
id
technicalDocumentationSection
design-tools
RT8207K
designToolMultipleTable
width
fixed-width
id
designToolSection
32
56
56
56
rt-blue-800
i18n(text.application-title.text-content)
applicationTitle
withLine
24
24
24
24
<div class="spec-list"><ul class="lv1"><li>DDR1/2/3/低功耗DDR3/DDR4 記憶體電源 </li><li>筆記型電腦 </li><li>SSTL18, SSTL15 和 HSTL 匯流排終端 </li></ul></div>
