RT8510 是用於 WLED 的高效驅動器，被設計用於 LCD 屏的 WLED 背光源的驅動，在設計上包含了一個電流模式 Boost 架構的控制器和可驅動4串 LED、每串串聯達 12 只 WLED 的電流源。RT8510 的4路電流源的電流匹配誤差最大值為±2%，為獲得良好的亮度一致性創造了條件。而為了保證所有電流源在面臨不同的 LED 串電壓誤差時都能正常地工作，它的 Boost轉換器會對所有 LED 串進行檢測並挑選回饋電壓最低的通道作為電壓控制的指標，經過適當選擇的電壓也能同時確保最佳的轉換效率。</br>RT8510 的輸入電壓範圍寬達 4.2V~24V，各 LED 串的電流可在 10mA~40mA 之間進行調節。其耐壓達 43V 的功率開關導通內阻只有 200mΩ，電流模式控制器還提供了逐週期過電流保護功能。RT8510 還集成了 PWM 調光功能以實現精確的 LED 電流控制，用於調光的 PWM 信號頻率範圍可達 120Hz~30kHz，調光過程不會在 LED 或電感中造成任何電流衝擊。RT8510 的工作頻率在 500kHz~2MHz 之間可調，容許使用者在效率和元件尺寸的平衡上做出靈活選擇。</br>RT8510 的封裝是 WQFN-16L 3x3 。

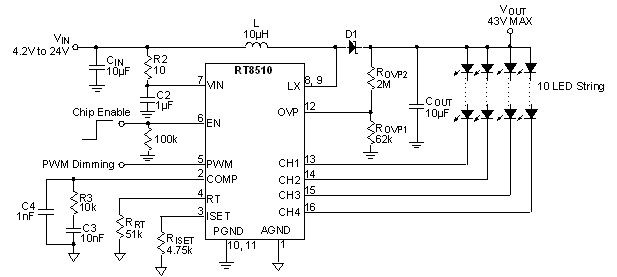

RT8510 電路圖
anchor
productDetailSection
i18n(anchor-tab.product-detail-section.title)
productDetailSectionAnchorTab
orderingInformationSection
i18n(anchor-tab.ordering-information-section.title)
orderingInformationSectionAnchorTab
technicalDocumentationSection
i18n(anchor-tab.technical-documentation-section.title)
technicalDocumentationSectionAnchorTab
designToolSection
i18n(anchor-tab.design-tool-section.title)
designToolSectionAnchorTab
applicationSection
i18n(anchor-tab.application-section.title)
applicationSectionAnchorTab
supportSection
i18n(anchor-tab.support-section.title)
supportSectionAnchorTab
24
24
24
24
i18n(tabs.product-detail.title)
productDetailTabs
i18n(tab-item.parameter-section.title)
parameterSection
parameterSectionTab
i18n(tab-item.package-size-pin-size-section.title)
packageSizePinsSizeSection
packageSizePinsSizeSectionTab
i18n(tab-item.product-feature-section.title)
productFeatureSection
productFeatureSectionTab
24
24
24
24
buttonSeeProductDifferences
text-with-icon
right
secondary-m
tertiary
i18n(button-item.see-product-differences.button-label)
i18n(button-item.see-product-differences.button-link)
_self
false
buttonFindOtherCategory
text-with-icon
right
secondary-m
tertiary
i18n(button-item.find-other-category.button-label)
i18n(button-item.find-other-category.button-link)
_self
false
32
32
32
32
scrollable-table
parameterTable
normal-table
table-group
package-size-pins-size
packageSizePinsSizeTable
productFeature
<div class="spec-list"><ul class="lv1"><li>輸入電壓範圍很寬：4.2V~24V </li><li>輸出電壓最高可達 43V </li><li>各通道 LED 電流可調： 10mA~40mA </li><li>LED 電流精度： ±3% </li><li>LED 通道間電流一致性： ±2% </li><li>PWM 調光信號頻率範圍： 120Hz~30kHz </li><li>可調開關切換工作頻率： 500kHz~2MHz </li><li>內置軟啟動功能 </li><li>關機狀態下 LED 通道處於斷開狀態 </li><li>開路電流汲取 檢測 </li><li>可調輸出電壓保護 </li><li>過溫保護 </li><li>電流限制保護 </li><li>薄型16引腳 WQFN 封裝 </li><li>符合 RoHS 規範，不含鹵素 </li></ul></div>
24
24
24
24
i18n(tabs.ordering-information.title)
orderingInformationTabs
i18n(tab-item.product-section.title)
productSection
productSectionTab
i18n(tab-item.evb-section.title)
evbSection
evbSectionTab
i18n(tab-item.ordering-detail-section.title)
orderingDetailSection
orderingDetailSectionTab
24
24
24
24
productImageSwitcher

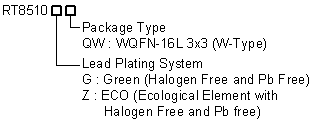

RT8510 訂購資訊
