RT8812A 是針對高性能影像處理器和電腦應用的3/2/1相同步 Buck 架構 PWM 控制器，它將固定導通時間(COT) PWM 控制器、兩組包含自舉二極體的 MOSFET 驅動器、電流平衡電路和諸如過壓保護、欠壓保護、電流限制和熱關機保護等眾多的保護功能集成于單一的 WQFN-20L 3x3 的封裝中，還採用了通過 R<sub>DS(ON)</sub> 進行的電流檢測技術。它的電流限制是通過連續電感電流檢測技術實現的，而通過 R<sub>DS(ON)</sub> 進行的電流檢測則用於精準的電流平衡操作。RT8812A 通過對回饋電壓的調節並使之跟蹤外部輸入的參考電壓來進行穩壓操作，還使用了 PWM-VID 動態輸出電壓控制技術來生成外部參考電壓供自身使用，實現了通過調節 PWM 信號的責任週期即可改變其輸出電壓的效果。除此以外，它還支援可調的工作頻率、動態相數控制、內/外部軟啟動、電源狀態指示、使能等功能。

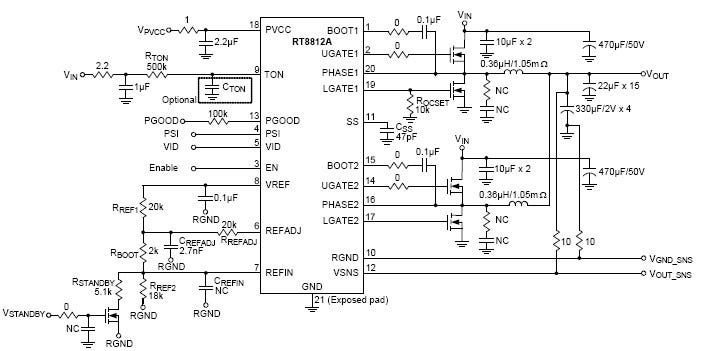

RT8812A 電路圖
anchor
productDetailSection
i18n(anchor-tab.product-detail-section.title)
productDetailSectionAnchorTab
orderingInformationSection
i18n(anchor-tab.ordering-information-section.title)
orderingInformationSectionAnchorTab
technicalDocumentationSection
i18n(anchor-tab.technical-documentation-section.title)
technicalDocumentationSectionAnchorTab
designToolSection
i18n(anchor-tab.design-tool-section.title)
designToolSectionAnchorTab
applicationSection
i18n(anchor-tab.application-section.title)
applicationSectionAnchorTab
supportSection
i18n(anchor-tab.support-section.title)
supportSectionAnchorTab
24
24
24
24
i18n(tabs.product-detail.title)
productDetailTabs
i18n(tab-item.parameter-section.title)
parameterSection
parameterSectionTab
i18n(tab-item.package-size-pin-size-section.title)
packageSizePinsSizeSection
packageSizePinsSizeSectionTab
i18n(tab-item.product-feature-section.title)
productFeatureSection
productFeatureSectionTab
24
24
24
24
buttonSeeProductDifferences
text-with-icon
right
secondary-m
tertiary
i18n(button-item.see-product-differences.button-label)
i18n(button-item.see-product-differences.button-link)
_self
false
buttonFindOtherCategory
text-with-icon
right
secondary-m
tertiary
i18n(button-item.find-other-category.button-label)
i18n(button-item.find-other-category.button-link)
_self
false
32
32
32
32
scrollable-table
parameterTable
normal-table
table-group
package-size-pins-size
packageSizePinsSizeTable
productFeature
<div class="spec-list"><ul class="lv1"><li>兩相 PWM 控制器 </li><li>兩組集成了自舉二極體的 MOSFET 驅動器 </li><li>使用外部輸入的參考電壓 </li><li>PWM-VID 動態電壓控制技術 </li><li>通過無損耗的 R<sub>DS(ON)</sub> 電流檢測技術進行電流平衡 </li><li>內部固定/外部可調軟啟動 </li><li>可調電流限制閾值 </li><li>可調工作頻率 </li><li>欠壓保護/過壓保護 </li><li>使用貫通保護和短脈衝防範技術 </li><li>支援待機狀態下的超低電壓輸出 </li><li>過熱關機保護 </li><li>電源準備好指示信號輸出 </li><li>符合 RoHS 規範，不含鹵素 </li></ul></div>
24
24
24
24
i18n(tabs.ordering-information.title)
orderingInformationTabs
i18n(tab-item.product-section.title)
productSection
productSectionTab
i18n(tab-item.evb-section.title)
evbSection
evbSectionTab
i18n(tab-item.ordering-detail-section.title)
orderingDetailSection
orderingDetailSectionTab
24
24
24
24
productImageSwitcher
RT8812A 訂購資訊
normal-table
card-list
products
productTable
evbImageSwitcher
normal-table
card-list
evb
evbTable
orderingDetail
technical-documents
RT8812A
technicalDocumentMultipleTable
design-tools
RT8812A
designToolMultipleTable
32
56
56
56
rt-blue-800
i18n(text.application-title.text-content)
applicationTitle
withLine
24
24
24
24
<div class="spec-list"><ul class="lv1"><li>CPU/GPU Core Power Supply </li><li>Notebook PC Memory Power Supply </li><li>Chipset/RAM Power Supply </li><li>Generic DC/DC Power Regulator </li></ul></div>
