RT9114C 是採用 I<sup>2</sup>S 輸入的雙通道高效音訊功率放大器，可帶動2x20W 的 BTL 連接 8Ω 揚聲器，具有高達 90% 以上的電能利用效率，無需使用外加散熱片。</br>它內建能在各種場景下消除揚聲器爆裂音的防爆功能，具有過熱保護、過流保護、過壓保護和欠壓保護功能及錯誤狀態報告功能。</br>它是一款完全使用外來時鐘信號的 I<sup>2</sup>S 設備，支援 8kHz ~ 96kHz 的信號取樣速率，具有完全可程式控制的資料路由能力，可將外來資訊路由至內部揚聲器驅動電路。在由外部提供 MCLK 信號時，它也支援以主機模式工作。</br>RT9114C 內含三段式 DRC，具有靈活的多段式帶通濾波器，可實現防破裂、功率限制和揚聲器均衡處理。

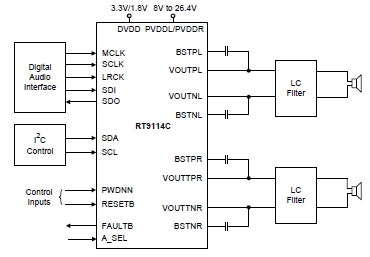

RT9114C 電路圖
width
fixed-width
id
basicInfoImageSection
anchor
productDetailSection
i18n(anchor-tab.product-detail-section.title)
productDetailSectionAnchorTab
orderingInformationSection
i18n(anchor-tab.ordering-information-section.title)
orderingInformationSectionAnchorTab
technicalDocumentationSection
i18n(anchor-tab.technical-documentation-section.title)
technicalDocumentationSectionAnchorTab
designToolSection
i18n(anchor-tab.design-tool-section.title)
designToolSectionAnchorTab
applicationSection
i18n(anchor-tab.application-section.title)
applicationSectionAnchorTab
supportSection
i18n(anchor-tab.support-section.title)
supportSectionAnchorTab
width
full-width
id
anchorSection
24
24
24
24
i18n(tabs.product-detail.title)
productDetailTabs
i18n(tab-item.parameter-section.title)
parameterSection
parameterSectionTab
i18n(tab-item.package-size-pin-size-section.title)
packageSizePinsSizeSection
packageSizePinsSizeSectionTab
i18n(tab-item.product-feature-section.title)
productFeatureSection
productFeatureSectionTab
24
24
24
24
buttonSeeProductDifferences
text-with-icon
right
secondary-m
tertiary
i18n(button-item.see-product-differences.button-label)
i18n(button-item.see-product-differences.button-link)
_self
false
buttonFindOtherCategory
text-with-icon
right
secondary-m
tertiary
i18n(button-item.find-other-category.button-label)
i18n(button-item.find-other-category.button-link)
_self
false
32
32
32
32
width
fixed-width
backgroundColor
F5F6F8
id
productDetailSection
scrollable-table
parameterTable
width
fixed-width
id
parameterSection
normal-table
table-group
package-size-pins-size
packageSizePinsSizeTable
width
fixed-width
id
packageSizePinsSizeSection
productFeature
<div class="spec-list"><ul class="lv1"><li>工作電壓範圍：8V~26.4V </li><li>20V 供電時，可驅動 BTL 連接的 2x20W 8Ω 揚聲器 </li><li>12V 供電時，可驅動 BTL 連接的 2x9W 8Ω 揚聲器 </li><li>支援身歷聲、PBTL、單聲道輸出 </li><li>自動檢測並支援 8kHz~96kHz 取樣速率信號輸入 </li><li>支援 I<sup>2</sup>S 介面主機和從機工作模式 </li><li>無 MCLK 的時鐘自動檢測 </li><li>內建防爆裂音功能 </li><li>支持將 SDO 用於回聲消除 </li><li>24 個可程式控制濾波器 </li><li>可程式控制 DRC 濾波器參數，支援多種比率的動態壓縮 </li><li>內建直流阻斷濾波器 </li><li>具備欠壓鎖定保護、過壓保護、過流保護、過熱保護和直流輸出保護功能 </li><li>支援無濾波器應用 </li><li>熱性能強化的 VQFN-28L 封裝 </li><li>符合 RoHS 規範，不含鹵素 </li></ul></div>
width
fixed-width
id
productFeatureSection
24
24
24
24
i18n(tabs.ordering-information.title)
orderingInformationTabs
i18n(tab-item.product-section.title)
productSection
productSectionTab
i18n(tab-item.evb-section.title)
evbSection
evbSectionTab
i18n(tab-item.ordering-detail-section.title)
orderingDetailSection
orderingDetailSectionTab
24
24
24
24
width
fixed-width
id
orderingInformationSection
productImageSwitcher

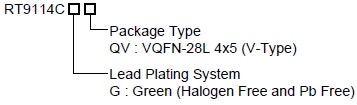

RT9114C 訂購資訊
normal-table
card-list
products
productTable
width
fixed-width
id
productSection
evbImageSwitcher
normal-table
card-list
evb
evbTable
width
fixed-width
id
evbSection
orderingDetail
width
fixed-width
id
orderingDetailSection
technical-documents
RT9114C
technicalDocumentMultipleTable
width
fixed-width
id
technicalDocumentationSection
design-tools
RT9114C
designToolMultipleTable
width
fixed-width
id
designToolSection
32
56
56
56
rt-blue-800
i18n(text.application-title.text-content)
applicationTitle
withLine
24
24
24
24
<div class="spec-list"><ul class="lv1"><li>液晶電視機 </li><li>監視器 </li><li>家用音響 </li><li>娛樂設備 </li></ul></div>
