RT9907 是為數碼相機和其它電池供電設備準備的三通道電源解決方案，其內部集成了一路非同步升壓型 DC-DC 轉換器和兩路同步降壓型 DC-DC 轉換器，尤其適用於兩節 AA 電池或是鋰離子電池供電的場合。</br>它的 3 個 DC-DC 轉換器（ CH1, CH2, CH3 ）可接受的輸入電壓範圍為 1.5V-5.5V。通過使用電流模式的控制架構和外部補償網路，每一路 DC-DC 轉換器都具有很好的瞬態回應能力和穩定性。通過將 MOSFET 集成化和工作在 1.4MHz 的工作能力，RT9907 容許實現很低的 BOM 成本和很少的 PCB 空間佔用。</br>降壓架構的 DC-DC 轉換器（ CH2, CH3 ）的輸出電壓可以低達 0.8V ，它們可以工作在 PWM 、PSM 和低壓差直通模式下。當工作在 PWM 模式下時，具有很低 R<sub>DS(ON)</sub> 的內部同步整流電路顯著地降低了導通損耗，因而效率可以高達 94%。當正常的 PWM 模式不能獲得額定的輸出電壓時， DC/DC 將因上橋 P-MOSFET 進入常通狀態而進入低壓差直通模式。在實際應用中不需要使用外部肖特基二極體。</br>RT9907 的每一個通道都具有獨立的使能控制輸入端和軟啟動功能，這就容許實現靈活的電源時序控制。完整的保護功能也集成在其中，諸如短路保護、過壓保護等一應俱全。</br>RT9907 的封裝形式是 VQFN-24L 4x4 。

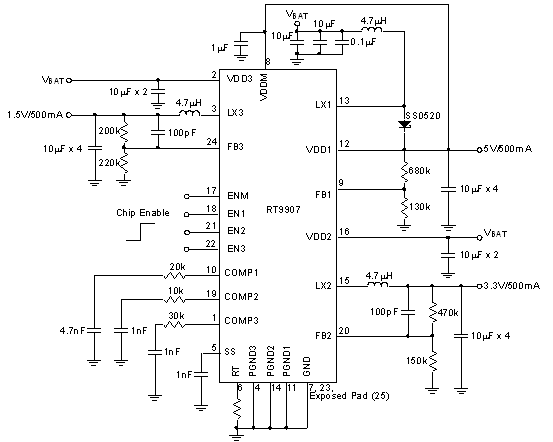

RT9907 電路圖
anchor
productDetailSection
i18n(anchor-tab.product-detail-section.title)
productDetailSectionAnchorTab
orderingInformationSection
i18n(anchor-tab.ordering-information-section.title)
orderingInformationSectionAnchorTab
technicalDocumentationSection
i18n(anchor-tab.technical-documentation-section.title)
technicalDocumentationSectionAnchorTab
designToolSection
i18n(anchor-tab.design-tool-section.title)
designToolSectionAnchorTab
applicationSection
i18n(anchor-tab.application-section.title)
applicationSectionAnchorTab
supportSection
i18n(anchor-tab.support-section.title)
supportSectionAnchorTab
24
24
24
24
i18n(tabs.product-detail.title)
productDetailTabs
i18n(tab-item.parameter-section.title)
parameterSection
parameterSectionTab
i18n(tab-item.package-size-pin-size-section.title)
packageSizePinsSizeSection
packageSizePinsSizeSectionTab
i18n(tab-item.product-feature-section.title)
productFeatureSection
productFeatureSectionTab
24
24
24
24
buttonSeeProductDifferences
text-with-icon
right
secondary-m
tertiary
i18n(button-item.see-product-differences.button-label)
i18n(button-item.see-product-differences.button-link)
_self
false
buttonFindOtherCategory
text-with-icon
right
secondary-m
tertiary
i18n(button-item.find-other-category.button-label)
i18n(button-item.find-other-category.button-link)
_self
false
32
32
32
32
scrollable-table
parameterTable
normal-table
table-group
package-size-pins-size
packageSizePinsSizeTable
productFeature
<div class="spec-list"><ul class="lv1"><li>輸入電壓範圍：1.5V-5.5V </li><li>一路升壓型 DC/DC 轉換器 <ul class="lv2"> <li></li><li>輸出電壓可調範圍：1.5V-5.5V </li><li>效率可達 90% </li><li>內部集成 2.6A 、0.3Ω 功率開關 </li></ul> </li><li>兩路降壓型 DC-DC 轉換器 <ul class="lv2"> <li></li><li>輸出電壓可調範圍：0.8V-5.5V </li><li>效率可達 94% </li><li>占空比可達 100% </li></ul> </li><li>工作頻率可達 1.4MHz </li><li>關機模式下耗電 1μA </li><li>軟啟動時長可調 </li><li>各通道獨立使能引腳（ CH1, CH2, CH3 ） </li><li>外部補償網路（ CH1, CH2, CH3 ） </li><li>短路保護（ CH1, CH2, CH3 ） </li><li>過壓保護（ CH2 ） </li><li>24 引腳 VQFN 封裝 </li><li>符合 RoHS 規範，完全無鉛 </li></ul></div>
24
24
24
24
i18n(tabs.ordering-information.title)
orderingInformationTabs
i18n(tab-item.product-section.title)
productSection
productSectionTab
i18n(tab-item.evb-section.title)
evbSection
evbSectionTab
i18n(tab-item.ordering-detail-section.title)
orderingDetailSection
orderingDetailSectionTab
24
24
24
24
productImageSwitcher

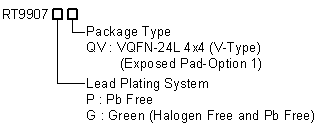

RT9907 訂購資訊
normal-table
card-list
products
productTable
evbImageSwitcher
normal-table
card-list
evb
evbTable
orderingDetail
technical-documents
RT9907
technicalDocumentMultipleTable
design-tools
RT9907
designToolMultipleTable
32
56
56
56
rt-blue-800
i18n(text.application-title.text-content)
applicationTitle
withLine
24
24
24
24
<div class="spec-list"><ul class="lv1"><li>數碼相機 </li><li>PDA </li><li>可擕式設備 </li></ul></div>
