RT9971 是為數位相機（ DSC ）和其它掌上型設備供電的完整電源配置。作為一個多通道的電源管理 IC ， RT9971 包含了2路升壓型 DC/DC 轉換器，2路降壓型 DC/DC 轉換器，1路升壓/降壓可選的 DC/DC 轉換器，1路反相 DC/DC 轉換器和1路 WLED 驅動器。</br>RT9971 以如下配置為 DSC 應用服務：</br>CH1 的同步升壓輸出為馬達或 DSC 系統 I/O 部分供電。</br>CH2 是一個同步升壓/降壓可選的轉換器，其輸出為馬達或 DSC 系統 I/O 部分供電。</br>CH3/4 的兩路同步降壓輸出為 DSP 內核和記憶體部分供電。</br>CH5 是一個輸出高壓的升壓電路，為 CCD 提供偏壓 。</br>CH6 提供反相了的負壓輸出，為 CCD 提供偏壓 。</br>CH7 是一個升壓電路，其高壓輸出用於驅動 WLED 背光源。</br>要將 CH2 設定為升壓或是降壓電路，可以通過 SEL 引腳的不同配置實現。在所有的轉換器中，共有5個通道包含了內置的補償電路。RT9971 通過使用反相轉換器為 CCD 提供負偏置電源，避免了使用變壓器。所有的同步升降壓電路都可以達到高達95%的效率。 IC 為 CH1/5 準備了負載斷開開關。RTC_LDO 和 SW1 公用一個電路資源，具體使用那種電路可由 CN 引腳進行選擇。</br>RT9971 可用於鋰離子電池或兩節鹼性電池供電的場合，它提供了完整的保護功能，例如 WLED 開路保護、電流限制、熱關機、過壓保護和欠壓保護等。RT9971 的封裝是 WQFN-40L 5x5 。

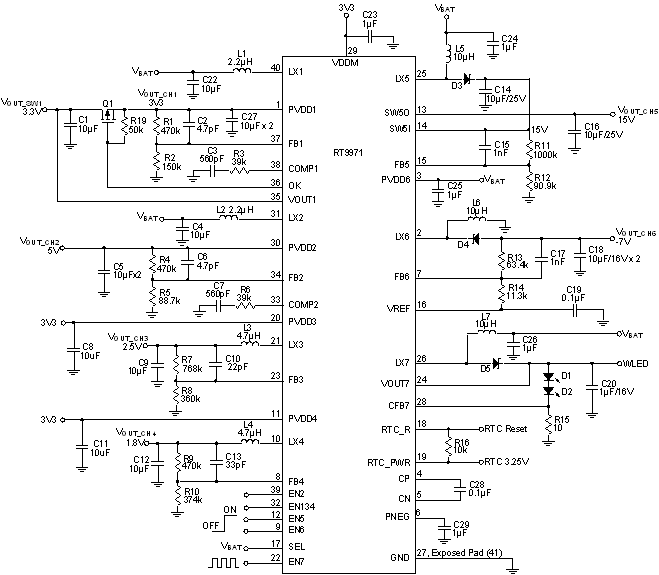

RT9971 電路圖
anchor
productDetailSection
i18n(anchor-tab.product-detail-section.title)
productDetailSectionAnchorTab
orderingInformationSection
i18n(anchor-tab.ordering-information-section.title)
orderingInformationSectionAnchorTab
technicalDocumentationSection
i18n(anchor-tab.technical-documentation-section.title)
technicalDocumentationSectionAnchorTab
designToolSection
i18n(anchor-tab.design-tool-section.title)
designToolSectionAnchorTab
applicationSection
i18n(anchor-tab.application-section.title)
applicationSectionAnchorTab
supportSection
i18n(anchor-tab.support-section.title)
supportSectionAnchorTab
24
24
24
24
i18n(tabs.product-detail.title)
productDetailTabs
i18n(tab-item.parameter-section.title)
parameterSection
parameterSectionTab
i18n(tab-item.package-size-pin-size-section.title)
packageSizePinsSizeSection
packageSizePinsSizeSectionTab
i18n(tab-item.product-feature-section.title)
productFeatureSection
productFeatureSectionTab
24
24
24
24
buttonSeeProductDifferences
text-with-icon
right
secondary-m
tertiary
i18n(button-item.see-product-differences.button-label)
i18n(button-item.see-product-differences.button-link)
_self
false
buttonFindOtherCategory
text-with-icon
right
secondary-m
tertiary
i18n(button-item.find-other-category.button-label)
i18n(button-item.find-other-category.button-link)
_self
false
32
32
32
32
scrollable-table
parameterTable
normal-table
table-group
package-size-pins-size
packageSizePinsSizeTable
productFeature
<div class="spec-list"><ul class="lv1"><li>1路同步升壓/降壓可選擇轉換器 </li><li>支援 2xAA 電池或鋰離子電池供電的應用 </li><li>預定義好的開關機時序 </li><li>5個通道內置了補償電路 </li><li>集成了所有的功率開關 </li><li>高達95%的效率 </li><li>降壓轉換器的最大責任週期都是100% </li><li>輸出電壓全部可調 </li><li>可用 PWM 信號對 LED 進行調光控制 </li><li>具有 LED 開路保護功能 </li><li>無需變壓器的反相轉換器為 CCD 提供偏壓 </li><li>CH1~7 的固定工作頻率是 1MHz </li><li>通過 CN 引腳可選擇 RTC_LDO 或 SW1 功能 </li><li>40引腳 WQFN 封裝 </li><li>符合 RoHS 規範，不含鹵素 </li></ul></div>
24
24
24
24
i18n(tabs.ordering-information.title)
orderingInformationTabs
i18n(tab-item.product-section.title)
productSection
productSectionTab
i18n(tab-item.evb-section.title)
evbSection
evbSectionTab
i18n(tab-item.ordering-detail-section.title)
orderingDetailSection
orderingDetailSectionTab
24
24
24
24
productImageSwitcher

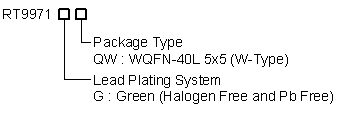

RT9971 訂購資訊
normal-table
card-list
products
productTable
evbImageSwitcher
normal-table
card-list
evb
evbTable
orderingDetail
technical-documents
RT9971
technicalDocumentMultipleTable
design-tools
RT9971
designToolMultipleTable
32
56
56
56
rt-blue-800
i18n(text.application-title.text-content)
applicationTitle
withLine
24
24
24
24
<div class="spec-list"><ul class="lv1"><li>Digital Still Camera </li><li>PDA </li><li>Portable Device </li></ul></div>
