RT9986 是為數位相機和其他掌上型設備供電的完整電源解決方案，它包含了1路含有負載關斷開關的同步升壓型 DC/DC 轉換器、1路可選擇為升壓或降壓的同步架構 DC/DC 轉換器、2路同步降壓型 DC/DC轉換器、1路輸出高壓的同步升壓型 DC/DC 轉換器、1路反相型 DC/DC 轉換器和1路可選擇為同步升壓或是電流源的 WLED 驅動器。此外，RT9986還含有一個供RTC電路使用的低壓差線性穩壓器、一個電壓檢測器和一組系統重定電路。為了降低元件數量、降低整體成本，RT9986 將所有功率 MOSFET 都集成在單一晶片之中。</br>RT9986 在設計上按照數位相機的需求進行如下的資源配置：</br>CH1 的同步升壓輸出為馬達或系統的 I/O 部分供電；</br>CH2 可根據馬達或系統 I/O 部分的需要將電路設定為升壓或是降壓架構；</br>CH3/4 的同步降壓輸出用於為 DSP 內核和記憶體部分供電；</br>CH5 同步升壓電路的高壓輸出為 CCD 的偏置部分供電；</br>CH6 的反相輸出為負電壓，它為 CCD 提供負偏壓 ；</br>CH7 可根據顯示幕背光源的 WLED 配置設置為高壓輸出或電流源輸出。</br>可選擇為升壓或降壓的轉換器的架構選擇時自動完成的，這由外部元件的不同電路架構決定。RT9986 的7個 DC/DC 通道都內建了補償電路，為 CCD 供電的電路也無需使用變壓器，所有低壓輸出的升壓或降壓轉換器的轉換效率都可高達95%。</br>RT9986 在設計上提供了完善的保護功能，其中包括過流保護、熱關機保護、過壓保護、超載保護和欠壓保護。

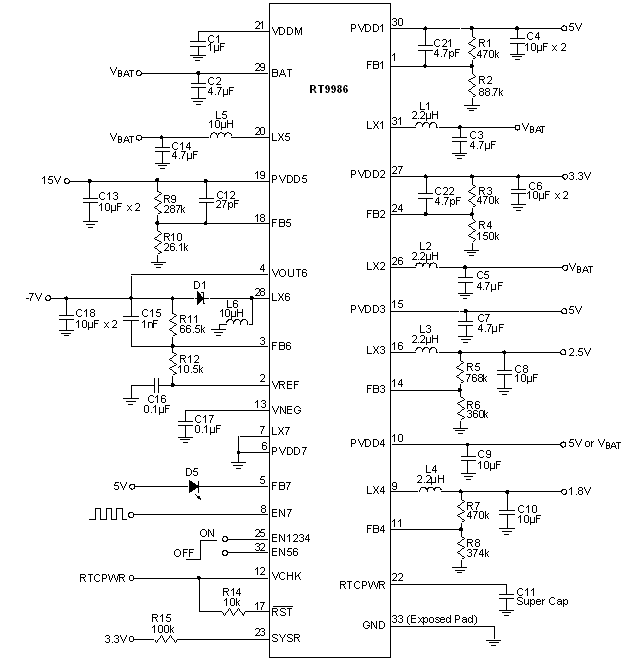

RT9986 電路圖
anchor
productDetailSection
i18n(anchor-tab.product-detail-section.title)
productDetailSectionAnchorTab
orderingInformationSection
i18n(anchor-tab.ordering-information-section.title)
orderingInformationSectionAnchorTab
technicalDocumentationSection
i18n(anchor-tab.technical-documentation-section.title)
technicalDocumentationSectionAnchorTab
designToolSection
i18n(anchor-tab.design-tool-section.title)
designToolSectionAnchorTab
applicationSection
i18n(anchor-tab.application-section.title)
applicationSectionAnchorTab
supportSection
i18n(anchor-tab.support-section.title)
supportSectionAnchorTab
24
24
24
24
i18n(tabs.product-detail.title)
productDetailTabs
i18n(tab-item.parameter-section.title)
parameterSection
parameterSectionTab
i18n(tab-item.package-size-pin-size-section.title)
packageSizePinsSizeSection
packageSizePinsSizeSectionTab
i18n(tab-item.product-feature-section.title)
productFeatureSection
productFeatureSectionTab
24
24
24
24
buttonSeeProductDifferences
text-with-icon
right
secondary-m
tertiary
i18n(button-item.see-product-differences.button-label)
i18n(button-item.see-product-differences.button-link)
_self
false
buttonFindOtherCategory
text-with-icon
right
secondary-m
tertiary
i18n(button-item.find-other-category.button-label)
i18n(button-item.find-other-category.button-link)
_self
false
32
32
32
32
scrollable-table
parameterTable
normal-table
table-group
package-size-pins-size
packageSizePinsSizeTable
productFeature
<div class="spec-list"><ul class="lv1"><li>僅需改變外部元件的連接關係即可將 CH2 設定為升壓或降壓電路 </li><li>CH1, CH2, CH3, CH4 的開關機時序是預設好的(1→3→4→2) </li><li>CH5, CH6 的開關機時序是預設好的(5→6) </li><li>所有通道都包含了內部補償電路 </li><li>集成了全部功率開關 </li><li>所有升壓電路都含有負載斷開電路 </li><li>降壓型 DC/DC 轉換器 <ul class="lv2"> <li></li><li>效率高達 95% </li><li>最大責任週期為100% </li></ul> </li><li>升壓型低壓 DC/DC 轉換器 <ul class="lv2"> <li></li><li>輸出電壓可調 </li><li>效率高達 95% </li></ul> </li><li>WLED 驅動器 <ul class="lv2"> <li></li><li>外部元件架構自動決定電路架構 </li><li>電流源模式下輸出為 30mA 電流 </li><li>升壓模式下有 LED 開路保護功能(OVP7) </li><li>直通式 PWM 調光控制 </li></ul> </li><li>CH1/2/3/4 工作頻率為 2MHz， CH5/6/7 工作頻率為 1MHz </li><li>小型32引腳 WQFN 封裝 </li><li>符合 RoHS 規範，不含鹵素 </li></ul></div>
24
24
24
24
i18n(tabs.ordering-information.title)
orderingInformationTabs
i18n(tab-item.product-section.title)
productSection
productSectionTab
i18n(tab-item.evb-section.title)
evbSection
evbSectionTab
i18n(tab-item.ordering-detail-section.title)
orderingDetailSection
orderingDetailSectionTab
24
24
24
24
productImageSwitcher

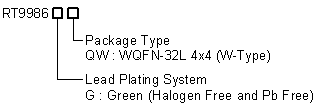

RT9986 訂購資訊
normal-table
card-list
products
productTable
evbImageSwitcher
normal-table
card-list
evb
evbTable
orderingDetail
technical-documents
RT9986
technicalDocumentMultipleTable
design-tools
RT9986
designToolMultipleTable
32
56
56
56
rt-blue-800
i18n(text.application-title.text-content)
applicationTitle
withLine
24
24
24
24
<div class="spec-list"><ul class="lv1"><li>Digital Still Camera </li><li>PDA </li><li>Portable Devices </li></ul></div>
