RTQ2115A是充電埠控制器、USB 2.0高速資料線（D+/D-）開關和3A同步Buck轉換器的集合體。<BR>RTQ2115A通過在D+/D-上提供電子簽名的方式支援各種充電標準，其中包括USB BC1.2和中國信息產業部YD/T 1591-2009標準。在對 USB BC1.2所定義的專用充電埠（DCP）的支持中還集成了自動檢測模式，可實現對Divider 3模式和1.2V短路模式的支援，以此實現對使用傳統快充模式的移動設備的支援。<BR>RTQ2115A所集成的高效同步Buck轉換器具有3A電流輸出能力，可在3V~36V輸入電壓範圍內工作，具備抗衡42V拋負載效應的保護能力。<BR>RTQ2115A具有定電流輸出的控制能力，可獲得可調節的USB電流限制能力。它通過對輸出電流的檢測進行輸出電壓的調節，以此獲得負載線壓降補償能力。轉換器具有可選的擴展頻譜調製能力，可大幅度改善EMI性能。可在各種運行條件下獲得完備的保護，確保安全、平穩的運行，這些保護特性包括針對輸出短路的逐週期電流限制保護、防止在啟動期間出現大電流衝擊的軟啟動設計、輸入欠壓保護、輸出欠壓保護、輸出過壓保護和過熱保護。<BR>RTQ2115A可以被用於對USB A型介面的支援中，它的可用工作溫度範圍是T<SUB>J</SUB> = -40ºC to 125ºC，其封裝形式為WET-WQFN-32L 5x5。

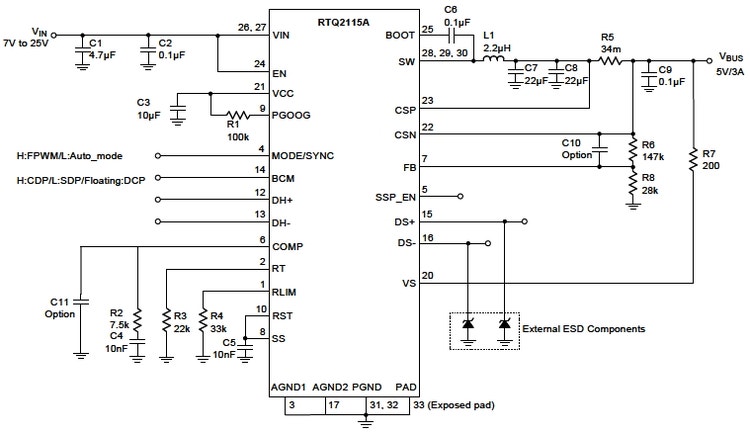

RTQ2115A-QA 電路圖
width
fixed-width
id
basicInfoImageSection
anchor
productDetailSection
i18n(anchor-tab.product-detail-section.title)
productDetailSectionAnchorTab
orderingInformationSection
i18n(anchor-tab.ordering-information-section.title)
orderingInformationSectionAnchorTab
technicalDocumentationSection
i18n(anchor-tab.technical-documentation-section.title)
technicalDocumentationSectionAnchorTab
designToolSection
i18n(anchor-tab.design-tool-section.title)
designToolSectionAnchorTab
applicationSection
i18n(anchor-tab.application-section.title)
applicationSectionAnchorTab
supportSection
i18n(anchor-tab.support-section.title)
supportSectionAnchorTab
width
full-width
id
anchorSection
24
24
24
24
i18n(tabs.product-detail.title)
productDetailTabs
i18n(tab-item.parameter-section.title)
parameterSection
parameterSectionTab
i18n(tab-item.package-size-pin-size-section.title)
packageSizePinsSizeSection
packageSizePinsSizeSectionTab
i18n(tab-item.product-feature-section.title)
productFeatureSection
productFeatureSectionTab
24
24
24
24
buttonSeeProductDifferences
text-with-icon
right
secondary-m
tertiary
i18n(button-item.see-product-differences.button-label)
i18n(button-item.see-product-differences.button-link)
_self
false
buttonFindOtherCategory
text-with-icon
right
secondary-m
tertiary
i18n(button-item.find-other-category.button-label)
i18n(button-item.find-other-category.button-link)
_self
false
32
32
32
32
width
fixed-width
backgroundColor
F5F6F8
id
productDetailSection
scrollable-table
parameterTable
width
fixed-width
id
parameterSection
normal-table
table-group
package-size-pins-size
packageSizePinsSizeTable
width
fixed-width
id
packageSizePinsSizeSection
productFeature
<div class="spec-list"><ul class="lv1"><li>USB充電埠控制器 <ul class="lv2"> <li></li><li>支援USB BC1.2定義的SDP/CDP/DCP </li><li>支援中國信息產業部標準YD/T 1591-2009所定義之D+/D-短路模式 </li><li>支持自動選擇D+/D-的短路、Divider 3和 1.2V模式 </li></ul> </li><li>36V/3A同步Buck轉換器 <ul class="lv2"> <li></li><li>輸入電壓範圍：3V ~ 36V </li><li>3A持續輸出能力 </li><li>CC/CV控制 </li><li>可調節、可同步的工作頻率：300kHz ~ 2.2MHz </li><li>輕載可選PSM/PWM工作模式 </li><li>可調軟起動 </li><li>USB電源輸出電壓5V ~ 6V可調，兼具負載線壓降補償 </li><li>可選擴展頻譜調製模式以減少EMI問題 </li></ul> </li><li>Power Good指示器 </li><li>使能控制 </li><li>USB 2.0 480Mbps資料線開關 </li><li>支援在SDP/CDP/DCP Auto模式間切換 </li><li>DS+/DS-具備±8kV HBM靜電耐受能力 </li><li>過熱保護 </li><li>逐週期過流保護 </li><li>輸入欠壓保護 </li><li>相鄰引腳短路保護 </li><li>通過AEC-Q100 Grade 1認證 </li><li>工作環境溫度範圍：-40°C ~ 125°C </li><li>DS+/DS-過壓保護 </li></ul></div>
width
fixed-width
id
productFeatureSection
24
24
24
24
i18n(tabs.ordering-information.title)
orderingInformationTabs
i18n(tab-item.product-section.title)
productSection
productSectionTab
i18n(tab-item.evb-section.title)
evbSection
evbSectionTab
i18n(tab-item.ordering-detail-section.title)
orderingDetailSection
orderingDetailSectionTab
24
24
24
24
width
fixed-width
id
orderingInformationSection
productImageSwitcher

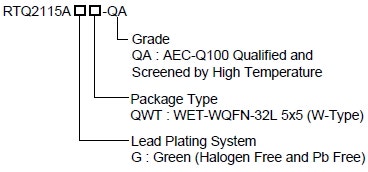

RTQ2115A-QA 訂購資訊
normal-table
card-list
products
productTable
width
fixed-width
id
productSection
evbImageSwitcher
normal-table
card-list
evb
evbTable
width
fixed-width
id
evbSection
orderingDetail
width
fixed-width
id
orderingDetailSection
technical-documents
RTQ2115A-QA
technicalDocumentMultipleTable
width
fixed-width
id
technicalDocumentationSection
design-tools
RTQ2115A-QA
designToolMultipleTable
width
fixed-width
id
designToolSection
32
56
56
56
rt-blue-800
i18n(text.application-title.text-content)
applicationTitle
withLine
24
24
24
24
<div class="spec-list"><ul class="lv1"><li>汽車用充電器 </li><li>USB電源充電器 </li></ul></div>
