RTQ2117A 由一個充電埠控制器、USB 2.0高速資料線(D+/D-)開關及一個 3A 同步 Buck 轉換器構成。<BR>RTQ2117A 通過在 D+/D- 上實施電子簽名的方式提供相容 USB 2.0 BC1.2和中國信產部 YD/T 1591-2009 標準的充電方法，集成了可自動檢測並支援符合 USB 2.0 BC1.2 規範的 CDP 專用充電埠、Divider 3 模式和 1.2V 短路模式的傳統移動設備進行快速充電。<BR>RTQ2117A 內部集成的高效同步 Buck 轉換器具有 3A 電流輸出能力，可在 3V~36V 輸入電壓範圍內工作，具有高達 42V 的拋負載效應保護能力。<BR>RTQ2117A 具有輸出電流限制可調的恒流控制能力，它所取得的電流檢測信號也被用於進行輸出電壓調節以實現負載線壓降補償。該轉換器自帶可選擇實施的擴展頻譜調製以解決 EMI 問題，還具有完整的保護性措施以確保在各種應用條件下的安全和平穩的運行，其保護措施包括可應對輸出短路的逐週期電流限制保護、可減小啟動期間電流衝擊的軟啟動控制、輸入欠壓鎖定保護、輸出欠壓保護、輸出過壓保護和過熱保護等。<BR>RTQ2117A 可用於支援 USB-A 型介面的應用，可在 T<SUB>J </SUB> = -40°C~125°C 範圍內工作，其封裝形式為 WETD-VQFN-32L 5x5。
3

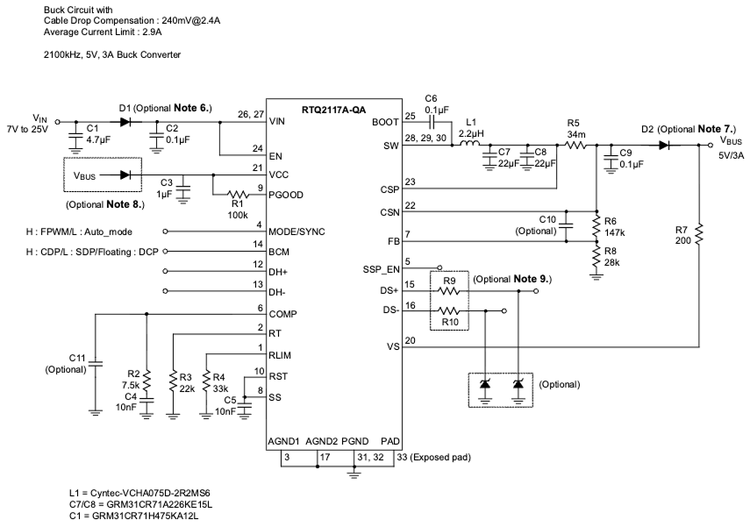

RTQ2117A-QA 電路圖
width
fixed-width
id
basicInfoImageSection
anchor
productDetailSection
i18n(anchor-tab.product-detail-section.title)
productDetailSectionAnchorTab
orderingInformationSection
i18n(anchor-tab.ordering-information-section.title)
orderingInformationSectionAnchorTab
technicalDocumentationSection
i18n(anchor-tab.technical-documentation-section.title)
technicalDocumentationSectionAnchorTab
designToolSection
i18n(anchor-tab.design-tool-section.title)
designToolSectionAnchorTab
applicationSection
i18n(anchor-tab.application-section.title)
applicationSectionAnchorTab
supportSection
i18n(anchor-tab.support-section.title)
supportSectionAnchorTab
width
full-width
id
anchorSection
24
24
24
24
i18n(tabs.product-detail.title)
productDetailTabs
i18n(tab-item.parameter-section.title)
parameterSection
parameterSectionTab
i18n(tab-item.package-size-pin-size-section.title)
packageSizePinsSizeSection
packageSizePinsSizeSectionTab
i18n(tab-item.product-feature-section.title)
productFeatureSection
productFeatureSectionTab
24
24
24
24
buttonSeeProductDifferences
text-with-icon
right
secondary-m
tertiary
i18n(button-item.see-product-differences.button-label)
i18n(button-item.see-product-differences.button-link)
_self
false
buttonFindOtherCategory
text-with-icon
right
secondary-m
tertiary
i18n(button-item.find-other-category.button-label)
i18n(button-item.find-other-category.button-link)
_self
false
32
32
32
32
width
fixed-width
backgroundColor
F5F6F8
id
productDetailSection
scrollable-table
parameterTable
width
fixed-width
id
parameterSection
normal-table
table-group
package-size-pins-size
packageSizePinsSizeTable
width
fixed-width
id
packageSizePinsSizeSection
productFeature
<div class="spec-list"><ul class="lv1"><li>USB-C 型 DFP 埠控制器 <ul class="lv2"> <li></li><li>遵從 USB-IF 標準♦USB-C 規範版本 2.0♦CC 邏輯、VCONN 供電和放電♦USB 電纜極性檢測♦1W VCONN 供電能力 </li><li>連接器接入/拔出檢測 </li><li>通過 CC 宣示 STD/1.5A/3A 供電能力 </li><li>包含外接阻斷 MOSFET 驅動器 </li><li>CC 檢測到拔出操作後自動實施 VBUS 放電作業 </li></ul> </li><li>符合 USB BC1.2 的 CDP/SDP 模式 </li><li>USB 充電埠控制器 <ul class="lv2"> <li></li><li>自動 DCP 模式♦支援 DCP 短路模式和 YD/T 1591-2009 標準♦2.7V Divider 3 模式♦1.2V 模式 </li></ul> </li><li>1.2GHz 頻寬資料線開關 </li><li>支援在 SDP/CDP/DCP Auto 模式間切換 </li><li>冷開機使電壓低達 3V 仍維持通訊狀態 </li><li>36V、3.5A 同步 Buck 轉換器 <ul class="lv2"> <li></li><li>輸入電壓範圍：3V~36V </li><li>3.5A 連續輸出能力 </li><li>CC/CV 控制 </li><li>可調、可外同步工作頻率範圍：300kHz~2.2MHz </li><li>可選輕載 PSM/PWM 工作模式 </li><li>可調軟啟動 </li><li>USB 輸出電壓 5V~5.5V 可挑的負載線壓降補償 </li><li>可選擴展頻譜調製以降低 EMI </li></ul> </li><li>保護功能 <ul class="lv2"> <li></li><li>VCONN 電流限制 </li><li>CC 引腳過壓保護 </li><li>DS+/DS- 引腳過壓保護 </li><li>過熱保護 </li><li>逐週期電流限制保護 </li><li>輸入欠壓鎖定保護 </li><li>VBUS 過壓保護 </li><li>相鄰引腳短路保護 </li></ul> </li><li>Power Good 指示 </li><li>使能控制 </li><li>CC1/CC2/DS+/DS- 引腳 8kV HBM 靜電釋放保護 </li><li>引腳側翼可潤濕封裝 </li><li>通過 AEC-Q100 Grade 1 認證 </li><li>環境溫度 : -40°C至125°C </li><li>接面溫度 : -40°C至125°C </li></ul></div>
width
fixed-width
id
productFeatureSection
24
24
24
24
i18n(tabs.ordering-information.title)
orderingInformationTabs
i18n(tab-item.product-section.title)
productSection
productSectionTab
i18n(tab-item.evb-section.title)
evbSection
evbSectionTab
i18n(tab-item.ordering-detail-section.title)
orderingDetailSection
orderingDetailSectionTab
24
24
24
24
width
fixed-width
id
orderingInformationSection
productImageSwitcher
3
RTQ2117A-QA 訂購資訊
normal-table
card-list
products
productTable
width
fixed-width
id
productSection
evbImageSwitcher
normal-table
card-list
evb
evbTable
width
fixed-width
id
evbSection
orderingDetail
width
fixed-width
id
orderingDetailSection
technical-documents
RTQ2117A-QA
technicalDocumentMultipleTable
width
fixed-width
id
technicalDocumentationSection
design-tools
RTQ2117A-QA
designToolMultipleTable
width
fixed-width
id
designToolSection
32
56
56
56
rt-blue-800
i18n(text.application-title.text-content)
applicationTitle
withLine
24
24
24
24
<div class="spec-list"><ul class="lv1"><li>車用充電器 </li><li>USB 介面充電器 </li></ul></div>
