快速充电与 USB PD
2019 年 7 月 30 日 | 电子报 33 期

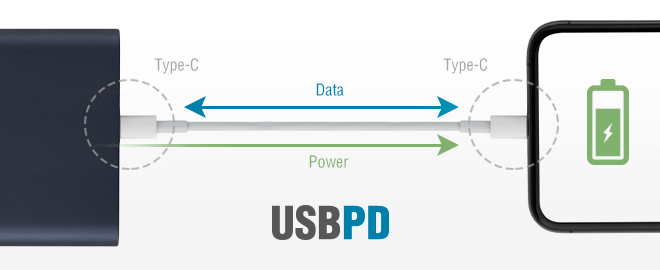

现代人已经忙到没有时间等待手机充电了,这使快速充电变成了便携式设备必须具备的关键特性,可让它们的电池于繁忙的时刻也能快速满血复活。很多厂商都提出了自己的快充方案,因而形成了各种不同的快充标准,有的是高电流配特种电缆,有的是高电压走传统路线,目的都是提高可用的充电功率。后发的 USB PD 是一个通用的标准,它把经过 USB 传输的最大功率提升到了 100W(20V/5A),运行在支持极高通讯速度的 USB C 型电缆上。由于 USB 接口的普遍存在,得到 USB 电缆相对容易,使用 PD 协议的设备便多了起来,使用者到了任何地方都可以实现快速连接、快速充电,生活中的体验也变得越来越好。

Fast charge and USB PD

立锜科技是 USB PD 和快速充电的专家

立锜科技从 1998 年创业至今都专注于电源管理,同时也兼具卓越的数字控制技术,因而在 USB PD 的发展过程中带来了许多具有创新性的技术。AnyPowerTM 是立锜独创的控制技术,USB PD3.0 版一提出可编程电源 (Programmable Power Supply, PPS) 概念便得到其支持,20mV/50mA 步进可控的指标立马得到实现。USB PD 应用中可能出现的安全问题则由 PD SafeTM 技术应对,可对 USB 连接中的短路、过流、过压、运行失控等现象可能导致的风险进行防范、处理。以 MCU 为核心的软硬结合的组合式设计,让立锜产品不仅支持 USB PD 的应用,也同时支持其他各种私有协议,为用户的应用带来了各种方便。

Innovations

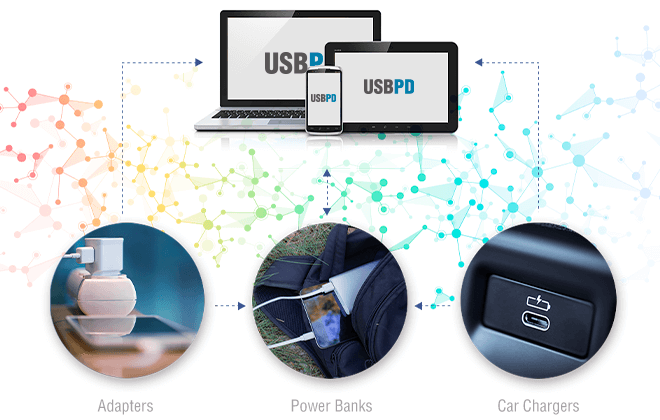

PD 协议可以在各种使用 USB C 型接口的设备上实施,立锜科技提供的 PD 产品则涵盖应用的各个方面,供电侧、用电端和传输线上都可发现其踪迹。通过与世界顶级的通讯设备制造商合作,立锜发布的最新产品是集成了 PD 控制器和双向 Buck-Boost 控制器的高集成度移动电源解决方案,使得体积小巧、设计简单的 40W 快充移动电源得以面世。

了解更多 →

新品信息

快来看看有什么新东西是你感兴趣的

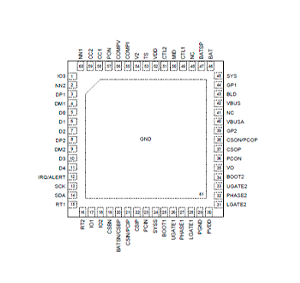

RT7885
RT7885
All-in-One USB PD & Bi-directional PWM Buck-Boost Controller

RT7885 是将 USB PD 协议控制器、双向 Buck-Boost 控制器和高性能移动电源所需功能集成在一起的移动电源综合解决方案,整个芯片的控制核心为 32 位 ARM CortexTM-M0 ,外围集成了实现各种通讯协议、保护和满足各种定制需求的功能模块,可实现 2-4 节串联锂离子/锂聚合物电池的充放电管理、输入/输出电流调节和电压调节、2 节串联电池单元间的平衡管理,可按照 USB Type-C 接口和 PD 协议的要求进行连接、供需协商、供电/用电管理,也可通过 USB A 型端口与传统设备进行连接,完成对各种私有协议的支持和供电服务。

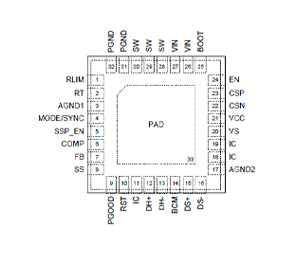

RTQ2115A-QA
RTQ2115A-QA
AEC-Q100 Grade 1, Charging Port Controller and Integrated 36V 3A Sync. Buck Converter

RTQ2115A-QA 是将充电端口控制器、3V~36V 输入 /3A 输出同步 Buck 转换器和 USB 2.0 高速数据线开关集成于一体的高性能 IC,使用了焊接性能良好的 WET-WQFN-32L 5x5 封装。其充电端口控制器支持 USB BC1.2,可以自动选择多种端口模式进行工作;Buck 转换器支持恒流/恒压控制模式,可在 300kHz~2.1MHz 频率范围内工作,可选择轻载节能工作模式,并支持频谱扩展工作模式以降低 EMI 问题的处理难度,具备多种保护性功能设计以确保运行安全。它通过了 AEC-Q100 Grade 1 认证,可在 -40℃~125℃ 温度范围内工作,是车用充电器和车载设备 USB 端口应用的理想选择。

RT7753GCS
RT7753GCS
USB PD and Programmable Power Adapters

RT7753GCS 系列产品是采用 USB PD 协议或可程控的电源适配器的初级侧 PWM 控制器,可与 RT7202 等二次侧控制器协同工作以构成完整解决方案。其控制架构可确保解决方案以高效率运行,5V 输出待机模式下的功率消耗低于 50mW,具有完备的保护特性,支持自适应式的输出功率控制、过压保护、过流保护和确保稳定工作的环路增益控制,VDD 工作电压范围达 9V~42V。

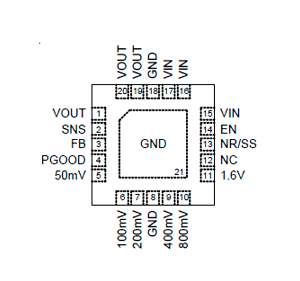

RTQ2533W
RTQ2533W
3A, 1.1V-6.5Vin, Ultra Low Noise, Ultra Low Dropout Linear Regulator

RTQ2533W 是输入电压范围为 1.1V~6.5V、输出电压范围为 0.8V~5.5V(通过电阻分压器设定)或 0.8V~3.95V(通过PCB铜箔连接引脚实现)、负载能力为 3A、额定负载下的最小压差低达 180mV 的高性能线性稳压器,可在 -40℃~+125℃ 的结温范围内工作,具有超高电源纹波抑制能力(40dB@500kHz)和输出噪声极低(6.8µVRMS@0.8V, 10µVRMS@3.3V)的特性,可与大容量的输出电容配合实现稳定工作,是高性能设备中核心器件的理想电源供应器件。

RT5760
RT5760
1A, 2.5V-6Vin, ACOT™ Buck Converter in a SOT-563(FC) Package

RT5760 是具有 1A 负载能力的 Buck 转换器,输入电压范围为 2.5V~6V,输出电压范围为 0.6V~VIN,封装形式为占位面积仅 1.5mmX1.5mm 的 SOT-563,并因使用晶核倒装结构而具有极优的散热性能。RT5760 使用 ACOTTM 控制架构,外围元件少,工作频率几乎恒定不变,同时具有极快速的瞬态响应能力。RT5760 在设计上具备完善的保护能力,可确保各种工作状态下的安全,是移动设备、机顶盒等低功率应用的理想选择。
