Richtek

2μA IQ, 600mA 低压差线性稳压器

RT9080

Update Alert Share

RT9080是具有使能控制功能的低压差线性稳压器,可在1.2V~5.5V输入电压下工作,输出高达600mA的电流,具有可低功耗操作的微型化封装。
其低功耗特性表现在其静态电流低达2µA,禁止状态下的电流消耗几乎为零,是电池供电的长寿命应用的理想选择。在其1.2V~5.5V宽阔的输入电压范围内和完整的负载能力范围内(0mA~600mA),RT9080都可以和陶瓷输出电容配合实现稳定工作。

应用

  • 便携式电池供电设备
  • 超低功耗 MCU
  • 笔记本计算机
  • IoT 物联网
主要规格
RT9080
Status Active
Vin (min) (V) 1.2
Vin (max) (V) 5.5
Vout (min) (V) 0.8
Vout (max) (V) 3.3
Output Adj. Method Fixed;Resistor
Accuracy (+/- %) 2
Iout (max) (mA) 600
Iq (typ) (uA) 2
Vdropout @ rated current (typ) (mV) 310 @ 0.6A
Cout Type Ceramic;Tantalum
Features Enable Input;Low Dropout;OCP;Stable with Ceramic Capacitor
Package Type ZQFN1x1-4;TSOT-25
关键特性
  • 2µA 无负载地电流
  • PSRR = 75dB @1kHz
  • 可针对特定的应用提供可调的输出电压
  • ±2% 输出电压精度
  • 600mA (VIN  ≥ 2.3V) 输出电流能力,可使能控制
  • 关机状态电流消耗极低 (0.1µA)
  • 输入电压范围 : 1.2V~5.5V
  • 压降 : 0.31V@600mA, VOUT ≥ 3V
  • 可选固定电压版本 : 0.8V~3.3V
  • 与陶瓷电容或钽电容配合可稳定工作
  • 电流限制保护
  • 过温保护
  • 可选 TSOT-23-5和ZQFN-4L 1x1 (ZDFN-4L 1x1) 封装
Datasheet
TitleLast UpdateShareDownload
2μA IQ, 600mA 低压差线性稳压器2016/05/27
Technical Documents
TitleLast UpdateShareDownload
穿戴式应用中的电源管理器件2018/11/15

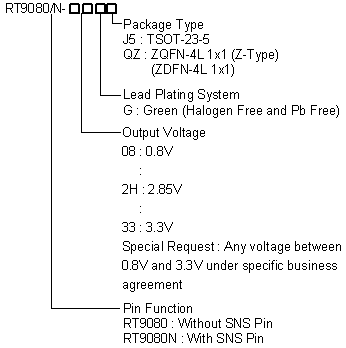

Part NumberPackage TypePackage Qty.Free SampleBuy From Authorized Distributor
RT9080-12GQZZQFN1x1-42500 Not available Buy from Distributor
RT9080-18GJ5TSOT-253000 Request Buy from Distributor
RT9080-18GQZZQFN1x1-42500 Not available Buy from Distributor
RT9080-33GJ5TSOT-253000 Request Buy from Distributor
RT9080-33GQZZQFN1x1-42500 Request Buy from Distributor
RT9080N-08GJ5TSOT-253000 Request Buy from Distributor
RT9080N-12GJ5TSOT-253000 Not available Buy from Distributor
RT9080N-18GJ5TSOT-253000 Not available Buy from Distributor
RT9080N-33GJ5TSOT-253000 Not available Buy from Distributor
