Richtek

输出电压可程控单相同步 Buck 控制器

RT8208A/RT8208B

Update Alert Share

RT8208A/B 是采用固定导通时间控制技术的 PWM 控制器,提供4种电阻设定的直流输出电压,输出电压的可设定范围为 0.75V~3.3V,可通过控制其 G0/G1 输入实现输出电压的变换,为需要输出电压变换的系统提供总体方案成本最低解决方案。在电压变换期间,RT8208A/B 自动屏蔽 Power Good 输出以避免错误的保护动作。由于采用固定导通时间控制技术,它可很容易地面对输入/输出比很宽的环境,对负载瞬变提供 100ns 的“即时”响应速度,同时维持基本恒定的工作频率,具有转换效率高,卓越的瞬态响应特性和高精度的电压输出,可将笔记本电脑的电池高电压转换为 CPU 内核、图形处理器、I/O 和芯片组需要的低压电源。RT8208A/B 不使用传统的电流模式 PWM 控制架构中的电流检测电阻,降低了成本,提高了效率。其效率的进一步提升还来自于其具有的驱动大型同步整流 MOSFET 的能力,使其可将电池高电压直接转换为系统需要的电压,这也使得效率实现了最大化。此外,它还具有软启动、过压保护、可编程过流保护和无重叠的门极驱动等特性。其封装为 WQFN-16L 3x3。

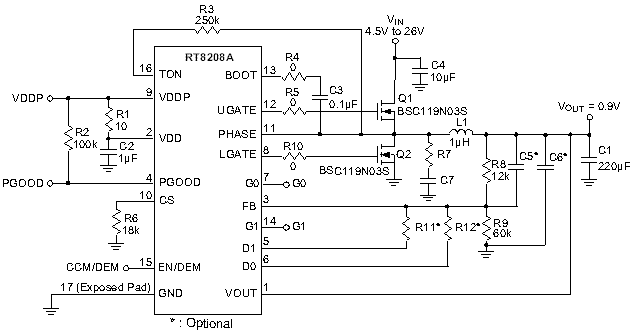

应用

主要规格
RT8208A RT8208B
Status Active Active
Vs (typ) (V) 5 5
Vin (min) (V) 4.5 4.5
Vin (max) (V) 26 26
Vout (min) (V) 0.75 0.75
Vout (max) (V) 3.3 3.3
Output Adj. Method Resistor Resistor
Accuracy (+/- %) 1 1
Freq (typ) (kHz) 300 300
Freq (min) (kHz) 200 200
Freq (max) (kHz) 600 600
Iq (typ) (mA) 1.25 1.25
Ext Sync No No
Features Adjustable Current Limit;Adjustable Frequency;Built-in Bootstrap Switch;COT Control;Cycle-by-Cycle Current Limit;Diode Emulation Mode;Enable Input;OVP;Power Good;SCP;Selectable (PSM or PWM);UVP Adjustable Current Limit;Adjustable Frequency;Built-in Bootstrap Switch;COT Control;Cycle-by-Cycle Current Limit;Diode Emulation Mode;Enable Input;OVP;Power Good;SCP;Selectable (PSM or PWM);UVP
Package Type WQFN3x3-16 WQFN3x3-16
关键特性
  • 极高的效率
  • 0.75V~3.3V 电阻可编程的输出电压,集成变换支持能力
  • 100ns 负载阶跃快速响应能力
  • 全输入、负载范围内 1% VFB 精度
  • 4.5V~26V 输入电压范围
  • 电阻可设定工作频率
  • 集成自举开关
  • 电阻可设定正电流限制阈值,电流经下桥 RDS(ON) 进行检测
  • 负电流限制器
  • 电压瞬态过冲消除器
  • 过压保护
  • 欠压保护
  • 4级电流限制软启动过程
  • Power Good 指示
  • 符合 RoHS 规范,不含卤素
Datasheet
TitleLast UpdateShareDownload
输出电压可程控单相同步 Buck 控制器2015/04/29
Reliability
Title Last Update ShareDownload
Programmable Output Voltage Single Synchronous Buck Controller 2015/05/19
Part NumberPackage TypePackage Qty.Free SampleBuy From Authorized Distributor
RT8208AGQWWQFN3x3-161500 Not available Buy from Distributor
RT8208BGQWWQFN3x3-161500 Not available Buy from Distributor
