Richtek

含同步整流控制的USB PD协议控制器

RT7207KB

Update Alert Share

RT7207KB是集成了同步整流控制器的可编程控制器,它内含的MCU,经由D+/D-接口实现对各种私有协议的支持,经由CC1/CC2引脚实现对USB-C型接口上运行的USB PD协议的支持。

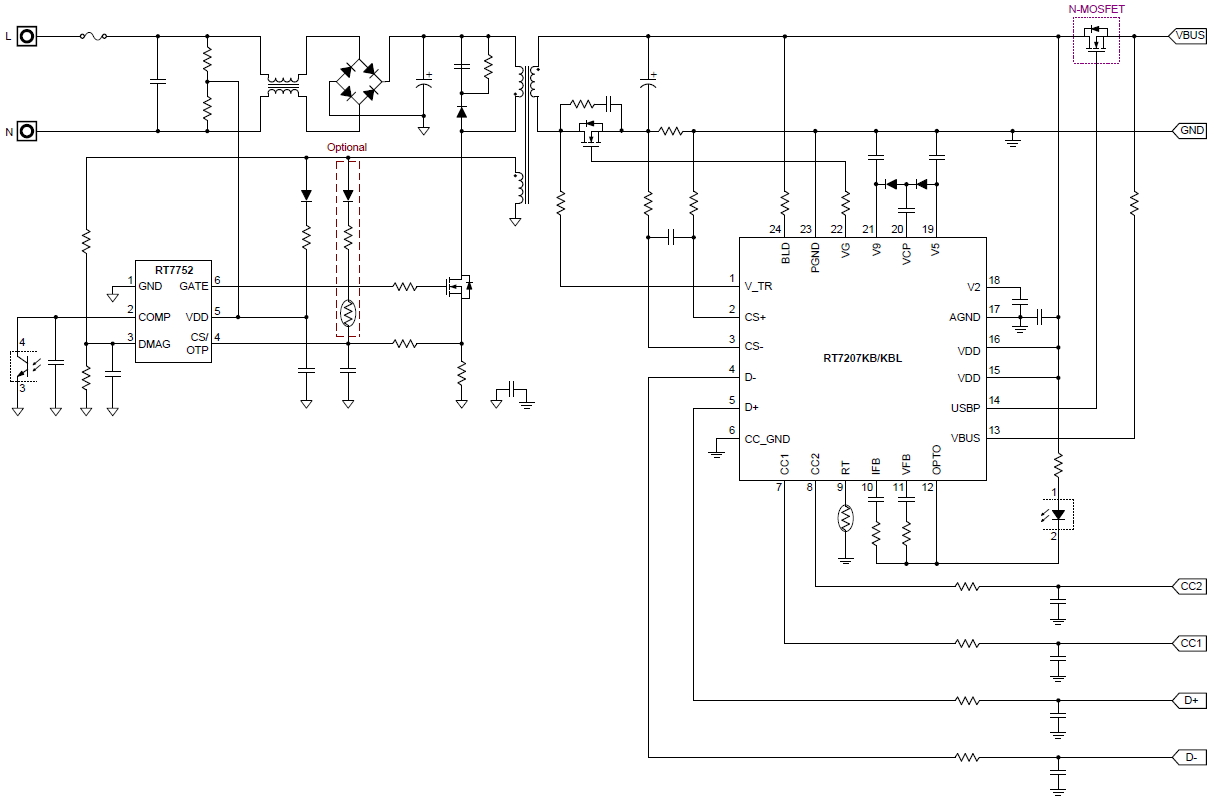

使用RT7207KB可构成使用同步整流技术、具有完备保护功能的高密度离线式AC-DC转换器,效率高,外围元件少,安全性也很好。
它内建的同步整流控制器在连续导通模式或不连续导通模式下均可优化转换效率,提高安全性,支持3.0V至21V的输出电压范围。
它使用运算放大器和D/A转换器构成可编程的参考电压系统供电压控制回路和电流控制回路使用,可提供高精度的电压、电流调整特性。

应用

  • 使用USB-C型接口、PD协议和其他私有协议 (如FCP、SCP、AFC等) 的智能手机、笔记本电脑、平板电脑及其他电子设备的充电器、电源适配器
  • 离线式AC-DC转换器的USB PD应用扩展单元
主要规格

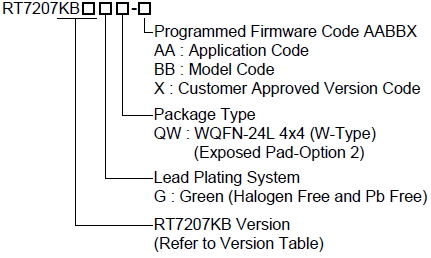

RT7207KB RT7207KBL
Status Active Active
Policy Manager Integrated Integrated
Alternate Mode No No
PD Version PD2.0;PD3.0;PPS PD2.0;PD3.0;PPS
MCU Integrated Yes Yes
Power Role Provider Provider
Data Role DFP DFP
External Power Path Control N-MOSFET Driver N-MOSFET Driver
Iq (Typ) (μA) 750 750
Realtime VBUS Monitoring Yes Yes
Max Output Voltage (V) 22 13
Syn. Rectifier Yes Yes
CC Pins CC1;CC2 CC1;CC2
VBUS Discharge By BLD By BLD
Features Adjustable Current Limit;Constant-Current Regulation;OCP;OVP;SCP;UVP;VBUS OVP;VBUS UVP Adjustable Current Limit;Constant-Current Regulation;OCP;OVP;SCP;UVP;VBUS OVP;VBUS UVP
Package Type WQFN4x4-24 WQFN4x4-24
关键特性
  • 支持的协议
    ►USB PD2.0/PD3.0 和 PPS
    ►私有协议
  • 集成度高
    ►集成MCU、32kB掩模ROM、16kB OTP-ROM和2kB SRAM
    ►集成同步整流控制器和驱动器
    ►集成电荷泵电路,支持VDD工作电压范围为3V至21V
    ►集成分流式调节器供恒压、恒流控制回路使用
    ►集成10位A/D转换器
    ►可编程缆线补偿
    ►BLD引脚供输出电容快速放电使用
    ►VBUS引脚可测量VBUS电压,对VBUS电容快速放电
    ►USBP引脚可直接驱动外置阻断N-MOSFET
    ►待机模式下以节能模式运行
  • 保护特性
    ►自适应式输出过压保护
    ►自适应式欠压保护
    ►CC1/CC2/D+/D-均有过压保护
    ►固件可编程的过流保护
    ►固件可编程的过热保护
Datasheet
TitleLast UpdateShareDownload
含同步整流控制的USB PD协议控制器2019/01/08
