Richtek

IMVP8 CPU内核供电用双通道PWM控制器

RT3609BE

Update Alert Share

RT3609BE是根据Intel IMVP8兼容CPU的需求设计的含有串行VID控制接口的电源管理器件,其中包含两个电压轨控制器,一个是名为CORE VR的6/5/4/3相同步Buck控制器,一个是名为AXG VR的2/1相同步Buck控制器。它采用立錡专有的基于有限直流增益误差放大器的电流模式控制架构的G-NAVP™(Green Native AVP)控制技术,非常容易设定输出电压随载下降参数以满足Intel CPU对AVP(Adaptive Voltage Positioning,自适应电压定位)的 需求,具有全新的AQR(Adaptive Quick Response,自适应快速响应)机制去优化输出电容很少的条件下的负载瞬变期间的AVP性能。它支持不同运行状态下的模式变换功能,有内含的串行VID接口与Intel IMVP8兼容CPU进行通讯,可以以快速、慢速和自然变化三种速度支持VID在运行中的改变功能,即使在CCM模式下的工作频率也可根据VID、负载和输入电压的不同而自动调节以优化转换效率。它将CCRCOT(Constant Current Ripple COT,固定电流纹波COT)技术与G-NAVP™技术结合,在整个输入、输出范围内都能提供极佳的输出电压纹波表现。它内置高精度D/A转换器,可将串行输入的VID编码以5mV的级差变换为0V~1.52V的输出电压,还有高精度的A/D转换器可进行ICCMAX、工作频率、过流保护阈值和AQR触发阈值等基础参数和功能的设定。它还提供VR Ready和过热指示信号,具有完整的故障保护功能如过压保护、欠压保护、过流保护和欠压锁定保护等等。它支持通过I2C接口进行热平衡调节、动态负载线、电压偏置参数、固定VID参数、保护上报、关闭保护和电流、PSYS、温度上报等多种功能的设定。

应用

  • IMVP8兼容CPU内核、显示电源
  • 台式电脑和笔记本电脑
  • AVP Buck转换器
主要规格
RT3609BE
Status Active
VID Table Support IMVP8
Number of Phases 2;6
Vcc (typ) (V) 5
Vin (min) (V) 4.5
Vin (max) (V) 24
Accuracy (Vout>=1V) (+/- %) 0.5
Freq (typ) (kHz) 400
Built-in DAC Generator Yes
Number of MOSFET Drivers 0
Features Adjustable Frequency;DCR Current Sense;Diode Emulation Mode;Droop Control;Enable Input;Fast Transient Response;G-NAVP Control;OCP;OVP;Power Good;UVP

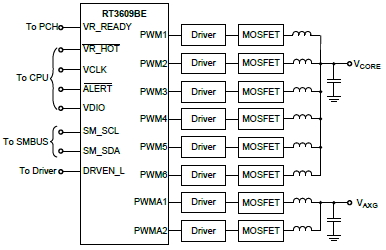

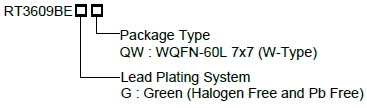

Package Type WQFN7x7-60
关键特性
  • Intel IMVP8串行VID接口兼容的电源管理机制
  • 包含6/5/4/3相CORE VR和2/1相AXG VR的PWM控制器
  • 采用G-NAVP™控制技术
  • DAC精度:0.5%
  • 远程差分电压检测技术
  • 内建ADC完成基础参数设定和数据上报
  • 精确的电流平衡机制
  • 实施系统热补偿的AVP
  • 轻载时以二极管仿真模式运行
  • 使用AQR快速瞬态响应机制应对瞬态变化
  • VR Ready指示
  • 过热监控和指示
  • 电流监控
  • 过压保护、过流保护、欠压锁定保护和欠压保护
  • 过压保护、过流保护和欠压保护有指示标志
  • 可与多种来源的Dr.MOS配合工作
  • 可设定工作频率范围
  • 可设定电压变换速度
  • 强化动态VID表现
  • 对音频噪声进行抑制
  • 动态零负载线
  • 可关闭电压轨输出
  • 支持相位倍增器RT9637以实现高相数应用
  • 标准的I2C接口支持进行
    ►热平衡调节
    ►动态负载线设定
    ►电压偏置设定
    ►固定VID设定
    ►保护上报和保护的解除
    ►电流、PSYS、温度上报
    ►强制PS0运行
  • 焊接正常指示
  • 60引脚WQFN封装
