12A, 17V, 同步Buck轉換器

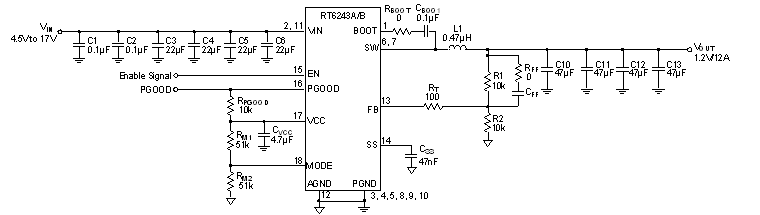

RT6243A/RT6243B

RT6243A/B是高性能的同步Buck轉換器，輸入電壓範圍為4.5V至17V，負載能力為12A，使用0.6V參考電壓，集成了低R_DS(ON)的功率開關和自舉二極體，可構成非常緊湊的解決方案。
RT6243A/B採用ACOT™控制架構，具有超快的瞬態回應速度，外部元件少，穩態下的工作頻率基本穩定，與輸入條件、負載大小和輸出電壓的關係不大，有利於簡化EMI濾波器的設計。
器件提供多種功能以提升設計的靈活性，可選的工作頻率、電流限制閾值和PWM工作模式都使得RT6243A/B可被使用在多種場合，獨立的使能控制輸入和電源就緒指示輸出可被很方便地使用在需要進行時序管理的地方。為了抑制輸入端的電流衝擊，器件提供可調整的軟起動設計，一隻SS端外界的電容即可滿足需要。它還具有多重保護功能設計，如逐週期電流限制、過壓保護、欠壓保護、輸入欠壓鎖定保護和過熱保護。
RT6243A/B使用熱性能很好的VQFN-18L 3.5x3.5 (FC) 封裝。

應用

伺服器、存儲和網路設備
電信基礎設施
負載點電源模組
高密度DC-DC轉換器
高端數位電視

主要規格

	RT6243A	RT6243B
Status	Active	Active
Vin (min) (V)	4.5	4.5
Vin (max) (V)	17	17
Number of Outputs	1	1
Vout (min) (V)	0.6	0.6
Vout (max) (V)	5.5	5.5
Output Adj. Method	Resistor	Resistor
Iout (max) (A)	12	12
Current Limit (typ) (A)	11.5;13.8	11.5;13.8
Freq (typ) (kHz)	1200;400;800	1200;400;800
Ext Sync	No	No
Ron_HS (typ) (mOhm)	9.8	9.8
Ron_LS (typ) (mOhm)	4.5	4.5
Iq (typ) (mA)	0.6	0.6
Features	ACOT Control;Adjustable Frequency;Adjustable Soft-Start;Built-in Bootstrap Switch;Cycle-by-Cycle Current Limit;Enable Input;Fast Transient Response;Internal Compensation;OTP;Power Good;Selectable (PSM or PWM);Stable with Ceramic Capacitor;UVP	ACOT Control;Adjustable Frequency;Adjustable Soft-Start;Built-in Bootstrap Switch;Cycle-by-Cycle Current Limit;Enable Input;Fast Transient Response;Internal Compensation;OTP;Power Good;Selectable (PSM or PWM);Stable with Ceramic Capacitor;UVP
Package Type	VQFN3.5x3.5-18(FC)	VQFN3.5x3.5-18(FC)

關鍵特性

輸入電壓範圍：4.5V至17V
集成9.8mΩ/4.5mΩ MOSFET功率開關
0.6V±1%參考電壓
輸出電壓可調範圍：0.6V至5.5V
可使用陶瓷輸出電容
ACOTTM控制架構，具有快速瞬態回應能力
工作頻率400kHz/800kHz/1200kHz可選
電流限制閾值可選
電源就緒指示
預設1ms且可調的軟起動時間
單調的輸出預偏置啟動過程
18引腳VQFN (FC) 封裝
