2.4A, 36V, 100kHz, 负载/输入电压调节补偿可调的异步降压型转换器

RT6266

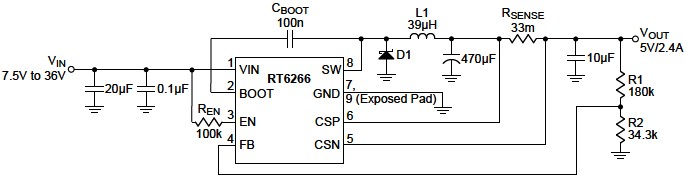

RT6266 为高效率，单片式的异步整流DC/DC转换器，输入电压范围从7.5V至36V，输出电流至2.4A。RT6266具有内部补偿机制的电流模式架构，为车用5V充电应用中，大范围负载变化以及输出电容的优化解决方案。逐周期形式的限流机制可在输出短路时提供电路保护作用，缓启动机制则可消除启动瞬间的输入电流涌浪的问题。此外RT6266提供输出过电压保护，输出低电压保护与过热关机保护功能，低电流(<3µA)的关机模式则可断开与输出的连接，实现简易的电池供电系统中的电源管理。RT6266采用SOP-8(裸露焊盘)的封装规格。

应用

USB 电源供应
车用点烟装置适配器
线性充电器的电源供应
具电流限制的DC
DC转换器

主要规格

	RT6266
Status	Active
Vin (min) (V)	7.5
Vin (max) (V)	36
Number of Outputs	1
Vout (min) (V)	0.8
Vout (max) (V)	5.5
Output Adj. Method	Resistor
Iout (max) (A)	2.4
Current Limit (typ) (A)	4.4
Freq (typ) (kHz)	100
Ext Sync	No
Ron_HS (typ) (mOhm)	100
Iq (typ) (mA)	0.8
Features	Adjustable Current Limit;Current Mode Control;Cycle-by-Cycle Current Limit;Enable Input;Internal Compensation;OCP;OTP;OVP;PSM;Stable with Ceramic Capacitor;UVP
Package Type	PSOP-8
