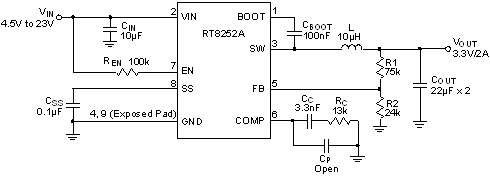

RT8252A

23V, 2A, 340kHz 同步 Buck 转换器

RT8252A
New

RT8252A 为高效率、单晶同步降压型DC/ DC转换器，在4.5V至23V的输入电源范围可提供最高为2A的输出电流。RT8252A采用电流模式架构和外部补偿方式，可在宽阔的负载范围和输出电容条件下优化瞬时响应的特性。逐周期的电流限制保护组件免受输出短路影响；软启动功能可在启动过程中防止了输入电流过冲。RT8252A同时提供欠压保护和过温保护。低电流消耗(<3μA)之电源关机模式会将输出关闭，有助于电池供电系统的电源管理。RT8252A提供SOP-8 (裸露焊盘)封装。

应用

  • 无线 AP / 路由器
  • 机顶盒
  • 工业和商用低功率系统
  • 液晶显示器和电视机
  • 节能电器
  • 高性能 DSP 用负载点调节器

主要规格

RT8252A
Status Active
Vin (min) (V) 4.5
Vin (max) (V) 23
Number of Outputs 1
Vout (min) (V) 0.8
Vout (max) (V) 20
Output Adj. Method Resistor
Iout (max) (A) 2
Current Limit (typ) (A) 4.5
Freq (typ) (kHz) 340
Ext Sync No
Ron_HS (typ) (mOhm) 130
Ron_LS (typ) (mOhm) 130
Iq (typ) (mA) 0.8
Features Adjustable Soft-Start;Current Mode Control;Cycle-by-Cycle Current Limit;Enable Input;Force PWM;OCP;OTP;PSM;Stable with Ceramic Capacitor;UVP

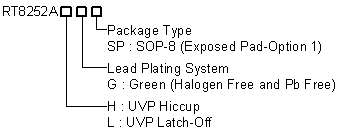

Package Type PSOP-8

关键特性

  • ±1.5% 精度反馈参考电压

  • 输入电压范围：4.5V~23V

  • 2A 负载能力

  • 集成 N-MOSFET 功率开关

  • 电流模式控制架构

  • 340kHz 固定工作频率

  • 输出电压可调范围：0.8V~20V

  • 效率高达 95%

  • 可调软启动

  • 可配合陶瓷输出电容稳定运行

  • 逐周期过流保护

  • 输入欠压锁定保护

  • 输出欠压保护

  • 过热关机保护

  • 符合 RoHS 规范，不含卤素

Datasheet

DS8252A-03.pdf

Videos

怎样使用简单工具对电源转换器的稳定性进行测试评估?

Datasheet

DS8252A-03.pdf
