6V、1.5A、低 I_Q、ACOT^® Buck 转换器

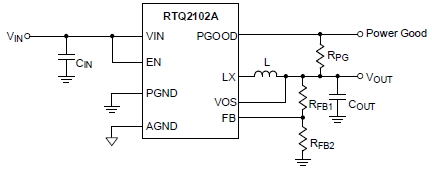

RTQ2102A-QA/RTQ2102B-QA

RTQ2102A/B 是采用 ACOT^® 控制架构的 1.5A 高效同步 Buck 转换器，可在 3V-6V 输入电压范围内工作，输出电压可设定范围为 0.45V-V_IN，静态电流消耗低，功率开关导通阻抗小，在全负载范围内都有高效率表现。ACOT^® 架构赋予其全负载范围内都有卓越的瞬态响应特性，对输出电容的需求少，外部元件数量少。其工作频率高达 2.7MHz，容许使用小尺寸的电感和电容。
RTQ2102A/B 具有完善的保护特性，其中包括输入欠压闭锁保护、输出欠压保护、过压保护和过热关机保护，还有逐周期电流限制保护可应对输出短路情形，软启动设计则可消除启动器件的电流冲击。其封装形式为 WDFN-8L 3x3。

应用

移动电话和手持式设备
机顶盒，电缆调制解调器
ASIC 供电
通用负载点低压 Buck 转换器
车用娱乐设施
车用仪表和抬头显示设备
车用通讯设备

主要规格

	RTQ2102A-QA	RTQ2102B-QA
Status	Active	Active
Vin (min) (V)	3	3
Vin (max) (V)	6	6
Number of Outputs	1	1
Vout (min) (V)	0.45	0.45
Vout (max) (V)	3.3	3.3
Output Adj. Method	Resistor	Resistor
Iout (max) (A)	1.5	1.5
Current Limit (typ) (A)	3.2	3.2
Freq (typ) (kHz)	2700	2700
Ext Sync	No	No
Ron_HS (typ) (mOhm)	110	110
Ron_LS (typ) (mOhm)	90	90
Iq (typ) (mA)	0.03	0.03
Features	100% Duty Cycle;ACOT Control;AEC-Q100;Cycle-by-Cycle Current Limit;Enable Input;Fast Transient Response;Internal Compensation;OCP;OTP;PSM;Power Good;Stable with Ceramic Capacitor;UVP	100% Duty Cycle;ACOT Control;AEC-Q100;Cycle-by-Cycle Current Limit;Enable Input;Fast Transient Response;Internal Compensation;OCP;OTP;PSM;Power Good;Stable with Ceramic Capacitor;UVP
Package Type	WDFN3x3-8	WDFN3x3-8

关键特性

通过 AEC-Q100 Grade 1 认证
输入电压范围：3V-6V
输出电压范围：0.45V-V_IN
集成 110mΩ/90mΩ 功率开关
ACOT^® 控制架构
► 超快速瞬态响应
► 无需外部补偿
► 针对使用低 ESR 陶瓷输出电容进行了优化
静态耗电 30μA
稳态工作频率：2.7MHz
自动实施 PSM 节能模式
输入欠压闭锁保护
打嗝模式的输出欠压保护
过热关机保护
Power Good 指示
