6.5V, 8A, 460kHz 同步 Buck 轉換器

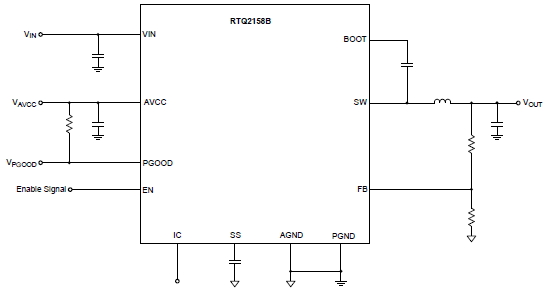

RTQ2158B-QA

RTQ2158B 是負載能力高達 8A 的高性能 ACOT^® 架構同步 Buck 轉換器，可輸入電壓範圍為 2.85V~6.5V，集成有低 R_DS(ON) MOSFET 功率開關、0.6V 高精度參考電壓源和自舉二極體，構成了一個結構緊湊的電源解決方案。
RTQ2158B 因採用改進型固定導通時間（ACOT^®）控制架構而具有超快的瞬態回應速度，外部元件數量少，在整個輸入、負載和輸出電壓範圍內的穩態工作頻率都保持基本恒定，易於進行 EMI 濾波器設計。
它具有獨立的使能控制輸入和 Power Good 指示輸出，方便進行時序控制。為便於進行啟動期間的衝擊電流控制，它帶有通過一隻外接電容即可進行軟啟動時間調節的 SS 端子。它還具有完善的保護性功能設計，其中包括逐週期電流限制、欠壓保護、輸入欠壓鎖定保護和過熱保護功能。其封裝形式為熱性能良好的 WET-WQFN-21L 4x4 (FC)。

應用

車輛電子系統
資訊娛樂系統和車輛控制系統
車輛自動駕駛輔助系統
車輛互聯系統
高密度 DDR 記憶體
寬頻通訊和工業控制系統

主要規格

	RTQ2158B-QA
Status	Active
Vin (min) (V)	2.85
Vin (max) (V)	6.5
Number of Outputs	1
Vout (min) (V)	0.6
Vout (max) (V)	3.3
Output Adj. Method	Resistor
Iout (max) (A)	8
Current Limit (typ) (A)	9.8
Freq (typ) (kHz)	460
Ext Sync	No
Ron_HS (typ) (mOhm)	15
Ron_LS (typ) (mOhm)	10
Iq (typ) (mA)	0.5
Features	ACOT Control;AEC-Q100;Adjustable Soft-Start;Built-in Bootstrap Switch;Cycle-by-Cycle Current Limit;Enable Input;Fast Transient Response;Force PWM;Internal Compensation;OTP;Power Good;Stable with Ceramic Capacitor;Stable with Ceramic Capacitor;UVP
Package Type	WET-WQFN4x4-21(FC)
