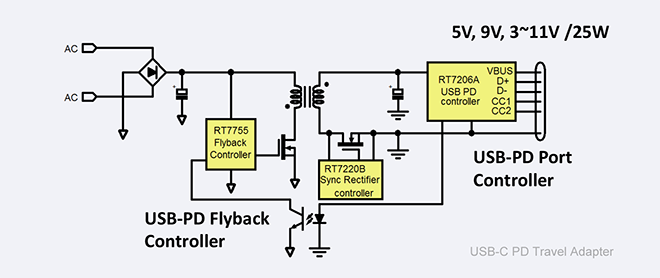

❶ 使用 USB-C 型接口和 PD 协议的旅行充电器: |
|
|
RT7755 New
PWM Controller for Programmable Power Converter
这是一款可程控电源 PWM 控制器,自身 VDD 工作电压范围为 10V~60V,可与 PD 协议控制器协同工作,共同构成具有自适应特性、转换效率高、具备各种保护功能的电源转换器,是 USB PD 应用的理想选择。
|
|
|
RT7220B New
Synchronous Rectifier Controller
这是一款开关电源次级侧同步整流控制器,用它控制的同步开关位于地线端,适用于工作在 CCM 连续导通模式、DCM 非连续导通模式和准谐振模式的反激式电源中,支持 3.3V~13V 输出电压范围的应用,是 USB PD 电源提高转换效率的理想选择。
|
|
|
RT7206A New
Highly Integrated USB PD Controller
这是一款集成度很高的 USB PD 协议控制器,其中还包含开关电源所需要的反馈补偿网络、电源供应阻断开关和电流检测电路,是成功实施具有高功率密度的 USB PD 电源的理想选择。
|
|
|
|

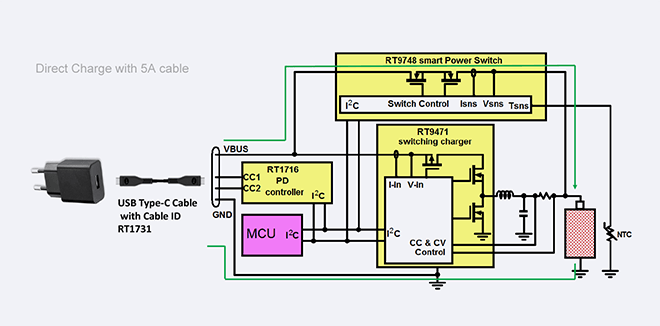

❷ 直充系统的实施方案: |
|
|
RT1716
USB-PD 3.0 Power Delivery Controller
RT1716 是一款支持 USB-C 型接口和 PD 3.0 协议的控制器,内含协议处理所需要的所有硬件资源,容许进行最高达 100W 的功率传输和供需之间的角色转换,是 USB-C/PD 应用的理想选择。
|
|
|
RT1731
Cable ID for USB Type-C Cables
RT1731 是适用于连接 USB-C 型接口的电缆中所需要的电子标签芯片,写入其中的数据可完整描述该电缆的来源、特性和适用的场合并在实现连接时被读出使用,可用于符合 USB-C 型接口标准的静态和动态全特性的 USB-C 型电缆中。
|
|
|
RT9748
6A Smart Load Switch Battery Charger
RT9748 是用于实现电池充电、负载能力达 6A 的智能负载开关,其开关工作状态由自身集成的电荷泵电路进行驱动,可实现电压、电流的定值调节,具备 5 种硬件实现的保护措施,内建具有 10 个通道、12 位的 A/D 转换器对其操作提供精确的数据支持。
|
|
|
|

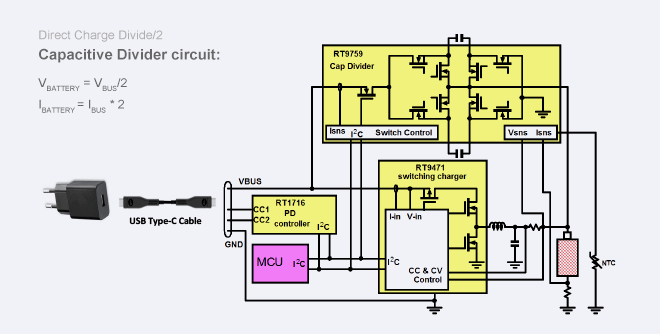

❸ 电压折半快充的实施方案: |
|
|
RT9759 New
Smart Cap Divider Charger
RT9759 是智能型的电容分压充电 IC,它利用内部集成的两相电荷泵内核实现电压折半的直充过程,具备完整的保护特性和故障提醒功能,是实现充电电流高达 8A 的直充应用的理想选择。
|
|
|
