車用資訊娛樂系統: 電源設計與挑戰

2021 年 5 月 27 日 | 電子報 39 期

汽車電池在極端氣候下的特性

設計車用設備的電源管理系統，需要面對的最大挑戰，就是極端氣候條件下的電池特性，因為在或冷或熱的環境下，會造成電池電壓的波動，直接影響電源系統的工作狀態。在以下的影片中，我們將以實際操作說明，在寒冷天氣裡，引擎啟動對汽車電池輸出電壓造成的影響。

聯發科技資訊娛樂系統簡介

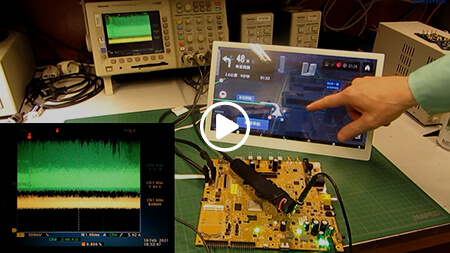

立錡科技與聯發科技長久以來密切合作，為各種應用提供全面的電源管理解決方案。我們將以聯發科技 MT2712 為核心的車用資訊娛樂系統開發版為範例，為您說明車用電源管理系統的電力架構，包括一級穩壓器、二級穩壓器、時序管理等等。

車用一級穩壓器的設計方法

要想設計車用一級穩壓器，首先需要了解冷啟動造成的電壓波動對供電系統帶來的影響。我們會先向您介紹如何自己製作冷啟動信號發生器，以及如何測試一級穩壓器的技巧，以 42V/5A 的車用 Buck 轉換器 RTQ2945-QA 來說明，在設計時，是如何利用它高佔空比能力，來處理冷啟動造成的電壓驟降。

AN66 詳細介紹如何自己做出冷啟動信號發生器。

立即閱讀 AN66 →

車用 SoC 核心的電源設計

要供電給內建多處理器核心的 SoC 並不簡單，其電流動態範圍極寬，但電壓必須控制在極小的波動範圍內。立錡科技的大電流 PMIC RTQ2134-QA 可針對此應用，在急速變化的負載下，仍然保持絕佳的電壓調整率，但要降低輸出電壓下降和隆起的幅度，仍需要一定的設計技巧，我們將通過影片向您介紹如何滿足 SoC 需求的設計，了解操作在高溫下的 SoC 又是如何與此 IC 進行配合。

車用低電壓電源與時序設計

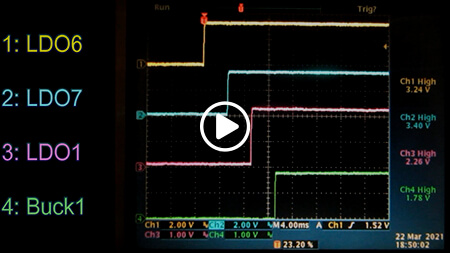

SoC MT2712 總共具有 8 個電壓通道，整個系統的需求就更趨複雜。立錡科技的 RTQ5115-QA 可提供 12 個輸出，利用其內建的 MTP 記憶體可對 SoC 各輸出的電壓幅度、時序等進行精確的設計。在影片中，我們將利用這個 PMIC 完成預先管理和電源供應，即使在冷啟動造成的電壓驟降下，也可以使系統正常工作，請看我們是如何做到的。

ADAS 攝影鏡頭的電源設計

聯發科技 SoC MT2712 控制的資訊娛樂系統，可連接到 4 個 CIS 攝影鏡頭以實現 Around View 功能，所有攝影鏡頭均以同軸電纜供電 POC 方式供電，這需要使用特殊的電路設計。我們將為您實際量測 RTQ2071-QA PMIC 是如何在 POC 架構下，以不同時序產生多個電壓，為 CMOS 影像感測器和串列器 IC 供電。

車用 USB-C 型充電接口的電源設計

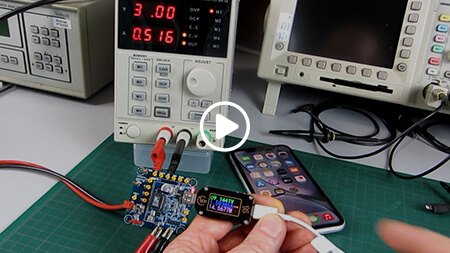

MT2712 的開發板包含可用於數據通訊，以及移動裝置充電的 USB-C 型接口。立錡科技的 RTQ2117C-QA 內含 USB-C 型充電接口控制器、USB 2.0 高速數據線開關，和 3A 同步 Buck 轉換器可為這樣的接口提供完整解決方案，可以支持最新的智慧型手機，也可以滿足傳統設備的充電需求。而我們的 RTQ7880-QT 採用 Buck-Boost 架構，具有 Power Delivery 協議，可以支援廣泛的應用，為手機、電腦充電都不是難事，也能在電壓急劇波動的車用環境下使用，快來看看我們是如何做到的。

影片相關產品介紹
快來看看有什麼新東西是你感興趣的

RTQ2945-QA

4~42V_IN, 5A, Asynch. Buck Converter with 100 µA Low I_Q

通過 AEC-Q100 1 級認證，符合 FMEA 引腳排列。可使用可調或外來同步信號作為工作時鐘，內建擴展頻譜工作模式，可適用於 12V/24V 車載電池系統。

探索 RTQ2945-QA

下載規格書

RTQ2134-QA

3~ 6V_IN 2.1MHz, 20A Multi-Phase Buck Converter with I²C Interface

通過 AEC-Q100 1 級認證，符合 FMEA 引腳排列。內含 4 個 5.5A Buck 轉換器可由 OTP 配置為 4+0、2+2 或 2+1+1 相的大電流、多輸出以滿足不同應用需求，可透過 I²C 接口對輸出電壓、電壓變化速度、軟啟動速度等參數進行設定，支援遠端遙控功能。

探索 RTQ2134-QA

下載規格書

RTQ5115-QA

3.15~5.5V_IN Integrated PMIC with 4-Synch. Buck Converters, 8 LDOs, and MTP Non-Volatile Memory

通過 AEC-Q100 2 級認證。內含 32 Bytes 可重複寫入 EEPROM，可透過 I²C 接口對輸出電壓、工作模式、是否實施放電操作等參數進行修改及控制，是汽車和工業應用的理想選擇。

探索 RTQ5115-QA

下載規格書

RTQ2071-QA

Automotive CIS/CCM PMIC for Ultra Compact Camera and High Image Quality System

通過 AEC-Q100 1 級認證，符合 FMEA 引腳排列。內部整合 3 個 Buck 轉換器和 1 個高 PSRR LDO，包含 10 種可調輸出，和 10 種可選時序設定，是各種車用攝影鏡頭電源解決方案的理想選擇，包含 POC 攝影鏡頭系統。

聯絡我們

RTQ2117C-QA

Charging Port Controller and Integrated 36V, 3A Synch. Buck Converter

已通過 AEC-Q100 1 級認證。具有擴展頻譜調製模式可減少 EMI 問題，支持 USB 2.0 BC1.2 SDP, DCP, CDP 和 YD/T 1591-2009 標準，整合 USB2.0 數據交換。甚至在冷啟動將電池電壓拉低到 3V 亦能維持通訊工作，是車用充電器和 USB C 型電源充電器的理想選擇。

聯絡我們

RTQ7880-QT

USB Type-C PD and PWM Buck-Boost Controller with AnyPower^™ and PD Safe^® Features

已通過 AEC-Q100 2 級認證。可利用內含 ARM Cortex^™-M0 MCU 完成對 USB-C/PD 協議和各種私家協議、功能的支援，可在 4V~36V 輸入電壓範圍內滿足各種 USB-C/PD 電源的各種需求，提供最大 100W 的輸出功率應用。支援硬體和韌體設定的各種保護機制，確保在使用中的安全穩定運作，也可透過 16kB MTP 支援客製化功能，是車用 USB-C/PD 電源應用的理想選擇。

探索 RTQ7880-QT
