Richtek

高效开关模式电池充电器

RT9535B

Update Alert Share

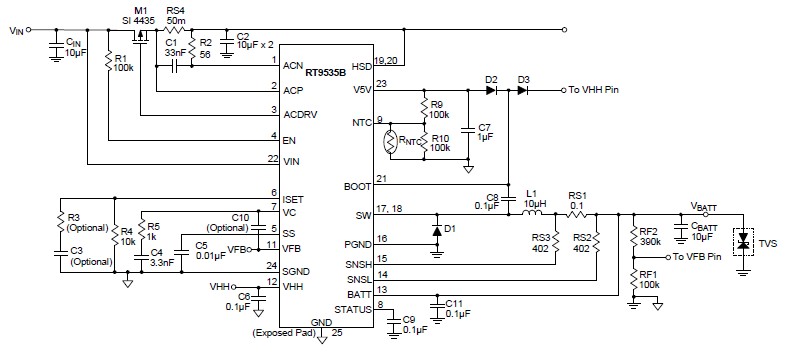

RT9535B 是采用恒流或恒压方式对单节或多节锂离子电池、镍氢电池和镍镉电池进行快速充电的控制器。最大充电电流是由外部电阻进行设定的,最高恒压输出可高达22V,其精度为0.5%。充电期间从适配器吸取的电流由第三个控制回路进行限制,这可确保在设备连续工作的情况下以最快的速率对电池进行充电,同时又不超出适配器的负载能力。RT9535B 可以低达 0.4V 的最小压差对 2.5V~22V 的电池进行充电。当充电电流下降到满幅度充电电流的 17% 以下时,一个逻辑输出可以指示出已经完成充电。RT9535B 的封装是 WQFN-24L 4x4 。

应用

  • 笔记本计算机
  • 便携式仪器
  • 用于锂离子电池、镍氢电池、镍镉电池和铅酸电池的充电设备
  • IoT 物联网
主要规格
RT9535B
Status Active
Vin (min) (V) 4.5
Vin (max) (V) 28
Battery Charge Voltage (max) (V) 22
Battery Charge Current (max) (A) 2
Status Indicator Yes
Charger Type Switching
Input Source AC Adapter;USB
Features Adjustable Current Limit;Adjustable Soft-Start;Enable Input;OCP;UVP
Package Type WQFN4x4-24
Built-in Power MOSFETs Yes
关键特性
  • 可用于锂离子电池、镍氢电池和镍镉电池的快速充电
  • 电池电压 2.5V~22V 可调
  • 高达 95% 的效率
  • 充电电流可用电阻设定
  • 充电电压精度为 0.5%
  • 充电电流精度为 5%
  • 在输入电流限制下以最高速率进行充电
  • 500kHz 开关切换工作频率
  • 充电完成后有指示信号
  • 移除适配器后自动关机
  • 空闲模式下的反向电池电流仅 10μA
Datasheet
TitleLast UpdateShareDownload
高效开关模式电池充电器2014/07/17
Technical Documents
TitleLast UpdateShareDownload
穿戴式应用中的电源管理器件2018/11/15
