Richtek

7+3 通道, RTC + I2C接口 DC-DC 转换器

RT5035C/RT5035D

Update Alert Share

RT5035C/D是高集成度的DSC电源管理IC,包含7通道DC/DC开关转换器及两路通用LDO:一路保持活性RTC的低静态LDO,一路采用软启动控制和电流限制的负载开关,与逆向漏预防备用电池开关和一个具有时间计数器和32768Hz振荡器的实时时钟 (RTC)。DC/DC转换器一路为可操作于异步PFM或同步PWM的低电压升压器,一路为电流模式同步升/降压转换器,四路同步降压转换器,一路异步WLED升压驱动器。所有的功率MOS以及补偿网络都是内置的。RT5035A/BC/D采用I2C接口设置开关机时间、输出电压、 WLED电流和调光水平,还可以存取RTC时钟计数器和振荡器微调。藉由提供一路同步降压型、一路LDO 和一路负载开关,RT5035A/BC/D专门用于CMOS图像传感器的应用。此外,还提供了完整的保护功能,包括过电流保护、欠压保护、过电压保护、过温保护、过载保护。 RT5035C/D采用WQFN-40L 5x5封装。

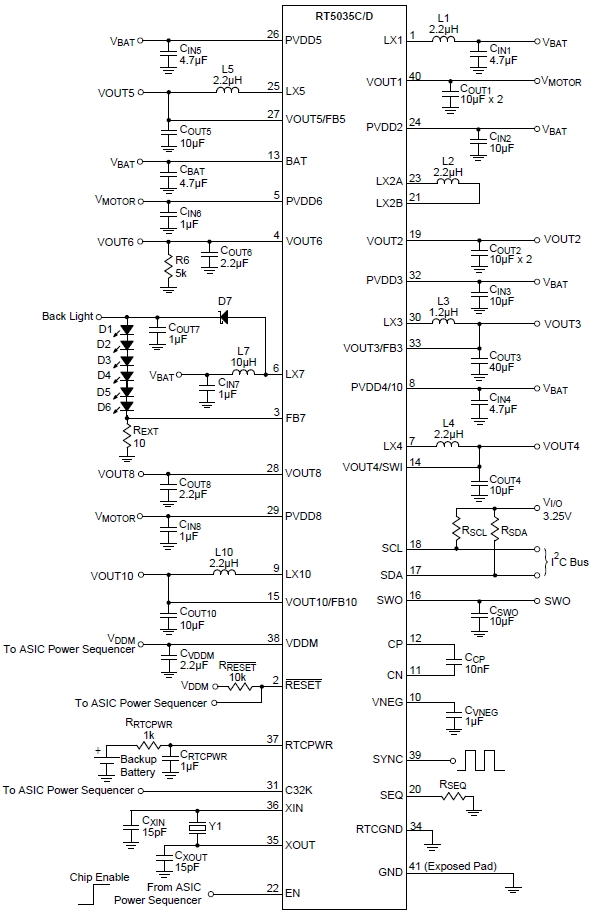

应用

  • 数码相机
  • 可携式仪器
主要规格
RT5035C RT5035D
Status Active Active
Vin (min) (V) 2.6 1.7
Vin (max) (V) 5.5 5.5
Number of Channels 10 10
Number of Buck Converters 4 4
Number of Boost Converters 2 2
Number of LED Drivers 1 1
Number of LDO Regulators 3 3
Features External Synchronization;Internal Compensation;OCP;OVP;UVP External Synchronization;Internal Compensation;OCP;OVP;UVP
Package Type WQFN5x5-40 WQFN5x5-40
关键特性
  • CH1 PWM模式同步升压或脉冲频率模式异步升压
  • CH2电流模式同步升/降压
  • CH3/CH4/CH5 电流模式同步降压
  • SW4负载开关具有软启动冲击电流控制及电流限制
  • CH6一般低电压LDO的CMOS传感器
  • CH7异步升压模式WLED驱动器
  • LED开路保护
  • 32调光水平
  • CH8一般低电压LDO的多用途电源供应
  • CH9保持活性、低静态LDO
  • CH10同步降压或异步降压脉冲频率模式的内存待机模式应用
  • LV 同步降压DC/DC转换器效率高达95%
  • CH3、CH4、CH5和CH10 100% (最大值) 责任周期
  • I2C控制接口用于程序启动、电源开/关延迟时间、输出稳定电压、WLED调光电流
  • RTC定时器和振荡器
  • CH1、CH3、CH4、CH5、CH10固定2MHz切换频率
  • CH2, CH7固定1MHz切换频率
Datasheet
TitleLast UpdateShareDownload
7+3 通道, RTC + I2C接口 DC-DC 转换器2018/05/07
