Richtek

怎樣利用快速瞬變負載測試DC/DC轉換器



摘要

負載瞬變測試是檢查功率轉換器表現的一種快速方法,它可以反映出轉換器的調整速度,能將轉換器的穩定性問題凸顯出來。轉換器的負載調整特性、占空比極限、PCB佈局問題和輸入電壓的穩定性也可經此測試快速顯現出來。此文解釋了負載瞬變測試的原理,並將其用於實際的DC/DC問題解決過程中,最後還給出了自製低成本快速瞬變負載工具的方法。



1. 概述

許多現今的電子設備都包含了計算和無線連接功能,這些功能電路常常表現出很重的脈衝負載特性。面對這種快速變化的脈衝負載,全新的DC/DC轉換器需要具有快速的環路回應特性來維持輸出電壓的穩定。為了測試這種類型的轉換器,擁有能夠生成與最終應用類似的快速變化的負載的工具是很重要的。

對於具有比較穩定的負載的通用型DC/DC轉換器來說,快速的回路回應特性是不需要的,因而也不必進行負載瞬態回應特性的測試。但在把快速階躍變化的負載施加到一個穩壓器上時,必然在很寬的頻帶內對調節回路造成衝擊,在某些情況下甚至可能逼迫它們運行在控制回路的極限之下。通過將一個快速變化的階躍負載施加到一個轉換器的輸出端,再對其輸出電壓的回應過程進行分析,可讓我們快速而且容易地知道這個轉換器在面臨這樣的狀況時能否維持其輸出電壓的穩定,同時也能凸顯出可能存在的環路穩定性問題、電源供應的穩定性問題、斜坡補償問題、負載調節性能和PCB佈局問題。



2. 典型的DC/DC轉換器階躍回應特性

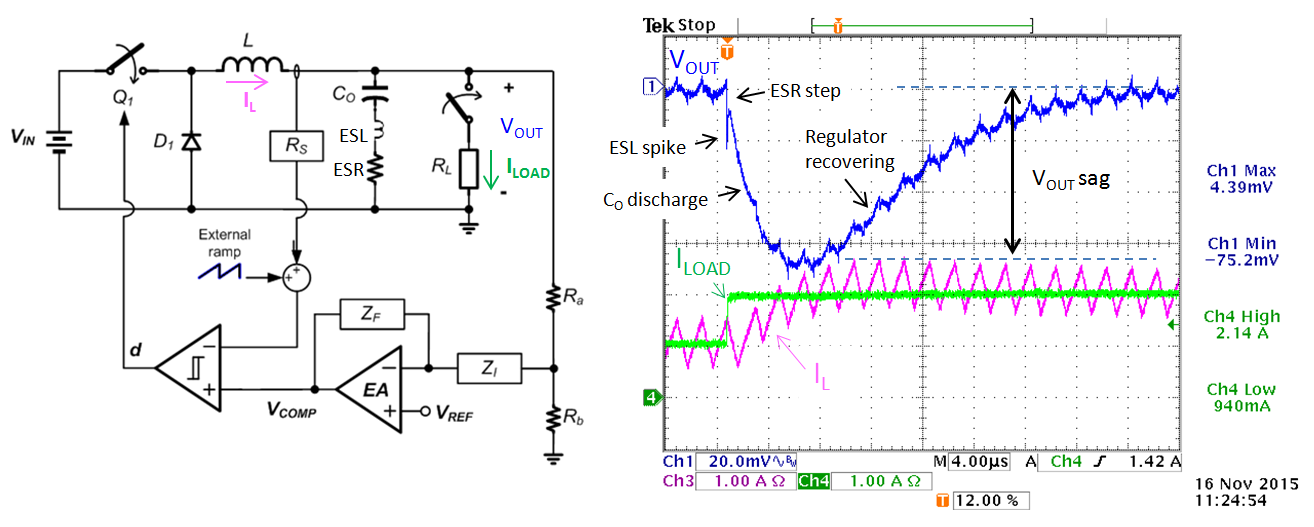

圖1顯示了一個電流模式Buck轉換器在其負載發生1A快速跳變時典型的回應過程,其輸出電壓正常值VOUT NOM = 3.3V。

Technical Document Image Preview

圖1 :電流模式Buck轉換器面對快速瞬變負載時的回應

電流模式轉換器對負載的階躍變化不能做出即時回應,所以,當負載發生階躍變化的時候,供給負載的電流最初是來源於輸出電容裡的儲能。面對負載的快速跳變,輸出電容的ESR和ESL首先起作用,在輸出電壓上表現為一個不大的跳變和尖峰,然後才是輸出電容放電的開始,這將造成輸出電壓的下沉。輸出電壓的下降將被誤差放大器感知到,相應地,這將導致VCOMP的上升,這又會增加開關Q1導通的占空比,電感電流因此增大以滿足負載增大了的需要。在此過程關中,電壓下沉的幅度和恢復的時間將取決於多種因素:輸出電容的大小,負載電流跳變的幅度和它變化的速度dI/dt,誤差放大器的補償水準和整個控制回路的頻寬。

拋開由ESR和ESL造成的尖峰來看,轉換器的階躍回應過程在這個案例中看起來是非常平滑的,這表明此轉換器的表現是穩健的。回應過程中的電壓下沉幅度為75mV,相當於輸出電壓的2.2%,這對大部分3.3V的電源供應來說是可以接受的。需要注意的是,如果我們使用的輸出電容是低ESR的MLCC,由ESR所造成的跳變通常就看不出來。

可能影響轉換器面對負載階躍的回應過程的情形大概有這些:

1. 不穩定的控制回路:當控制回路調整得不好時,轉換器的控制作用可能過頭,快速負載階躍可能導致輸出電壓的顛簸或是存在振鈴現象,某些情況下甚至可能進入振盪狀態。

2. 不穩定的電源供應:轉換器輸出端的負載跳變會導致轉換器輸入端的電源供應器的負載跳變。假如電源供應器的穩定性不好,或者是與轉換器匹配得不好,則電源供應器自身就可能振盪起來,這必然會傳遞到轉換器的輸出端,看起來就像轉換器的控制回路不穩定一樣。

3. 斜坡補償問題:電流模式轉換器採用斜坡補償方法避免高占空比應用中可能出現的次諧波振盪。為了讓斜坡補償工作正常,適當程度的電感電流紋波是必須的。電感選擇不當會導致不當的電流紋波,並在遇到階躍負載時出現不穩定的次諧波。

4. 在占空比極限下工作:當轉換器在靠近最小/最大占空比的狀態下運行時,負載的快速階躍變化將使轉換器觸及占空比的極限,這將導致輸出電壓下沉或上沖過度,某些時候甚至會造成轉換器運作在保護模式下。

5. PCB佈局問題:假如由於PCB佈局而造成的阻抗出現在轉換器的小信號環節和功率環節上,電壓的耗損和雜訊的耦合就會發生,這將劣化轉換器對階躍負載的回應特性。假如負載處在遠離轉換器的地方,多出來的路徑阻抗會在負載增加時導致電壓的下沉,劣化轉換器的負載調整性能。此外,當負載發生跳變時,路徑電感也能導致振鈴信號的出現。

後面的章節將針對上述問題分別提出應對的方法。



3. 不穩定的控制回路

回路穩定性問題是功率轉換器設計中很重要的一個方面,增益-相位分析法是常用的檢查功率轉換器回路是否穩定的方法。通過對轉換器進行快速負載瞬變測試查看其穩定性是可能的,但要從中看出到底是哪裡出了問題並不總是十分清晰的。

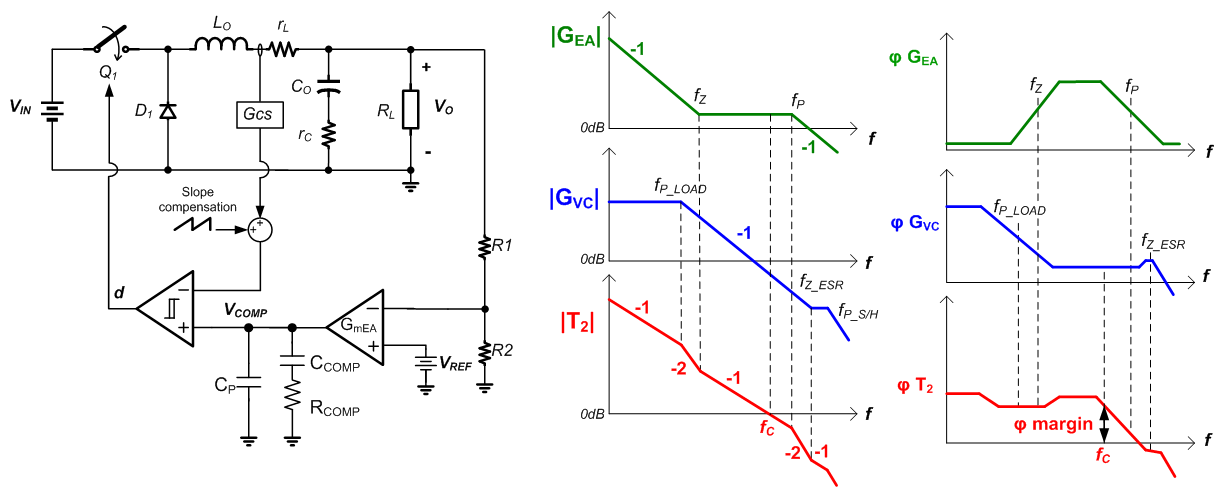

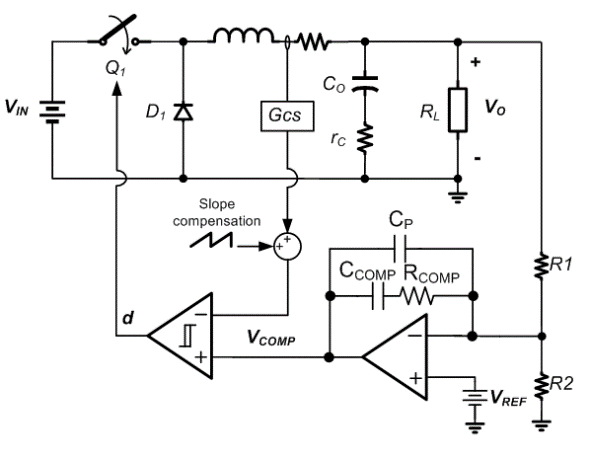

圖2顯示了一個標準的電流模式Buck轉換器的控制回路 :

Technical Document Image Preview

圖2

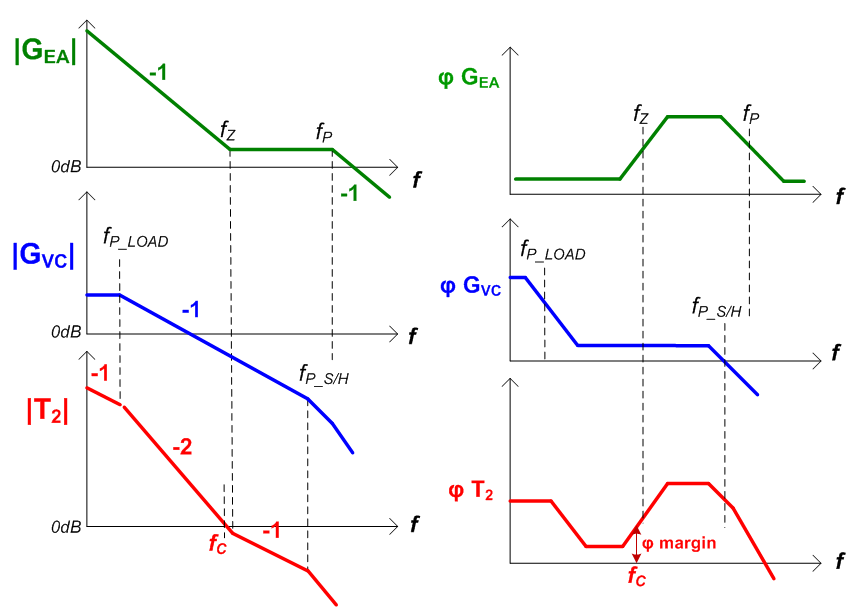

(簡化了的)調製器的增益GVC擁有一個負載極點Technical Document Image Preview和一個ESR零點Technical Document Image Preview

峰值電流模式控制架構的取樣和保持電路將導致一對位於開關工作頻率一半處的雙極點。

補償器的增益常被用於將轉換器的單位增益頻率設定在工作頻率的1/10處以避開雙極點的影響 :Technical Document Image Preview

於是,轉換器的頻寬大概就是 :Technical Document Image Preview

補償器的零點被設計在靠近調製器負載極點處 :Technical Document Image Preview

補償器的極點 被設計在靠近調製器的ESR零點處 :Technical Document Image Preview

當使用MLCC作為輸出電容時,ESR零點頻率會很高,常常超過了工作頻率。在這種情況下,將補償電路的極點設定在工作頻率的一半處可避免轉換器的切換雜訊影響環路的工作。需要注意的是,許多轉換器具有內部的位於COMP和地之間的電容,因而外部的CP可以很小或是被省略掉。

通過將單位增益頻率處的相位進行提升,可以贏得足夠的相位裕量以實現穩定工作。不穩定的工作狀態(相位裕量不足)可以發生在單位增益頻率發生移動或是補償電路的零點或極點頻率選擇不當時。

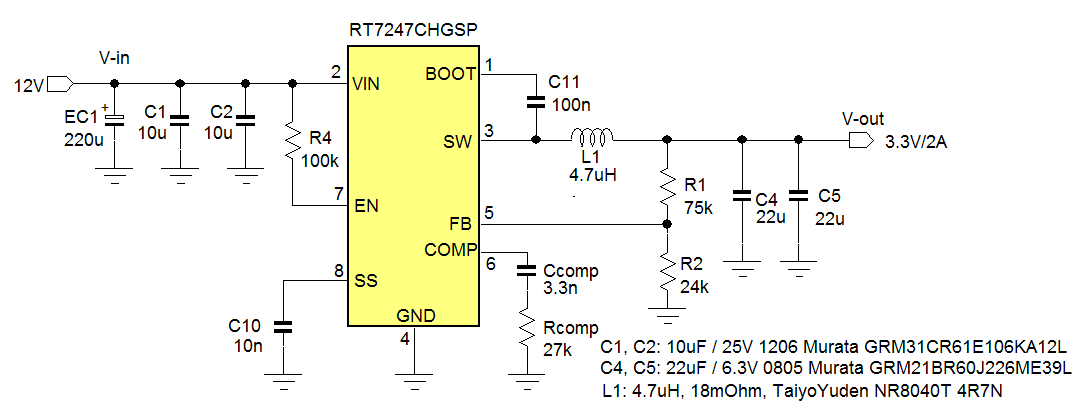

為了示範上述理論,讓我們來看一個典型的12V à 3.3V / 2A應用的案例。我們將使用800kHz工作頻率的電流模式Buck轉換器RT7247CHGSP來進行,計算元件參數所用的工具是免費的線上設計工具Richtek Designer™,這個應用的電路如圖3所示 :

Technical Document Image Preview

圖3

使用前文所述公式和設計工具生成的原理圖中的元件值,我們可以得到如下的環路參數:

fC = 79kHz,靠近工作頻率fSW的1/10;

fP_LOAD = 2.2kHz,針對2A負載;

取樣保持電路的雙極點頻率 :fP_S/H = 400kHz;

fP_ESR = 1.4MHz,基於兩隻5mΩ MLCC的並聯;

補償器的零點:fZ = 1.8kHz;

補償器的極點頻率:fP = 508kHz,基於1pF外部電容和11pF的COMP端內部電容。

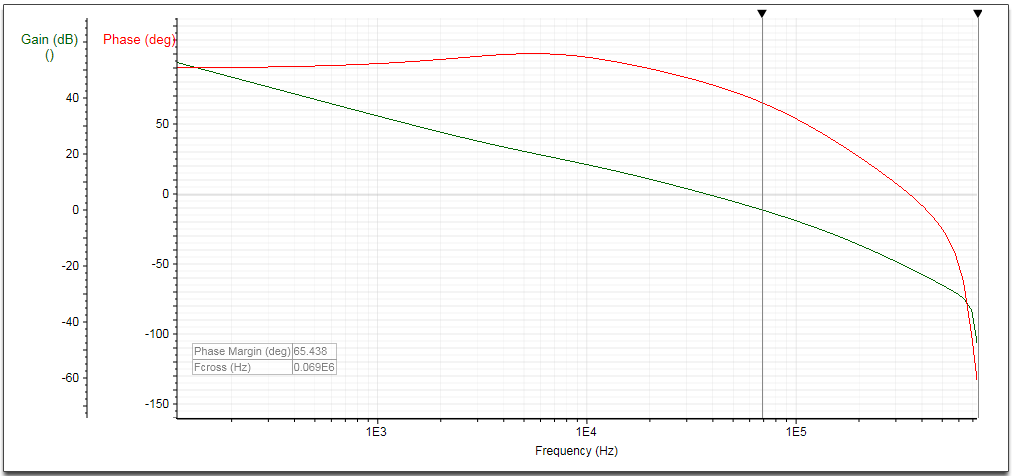

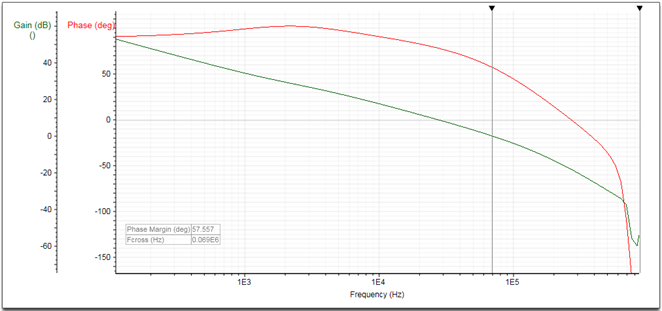

模擬所得的增益相點陣圖如圖4所示,實際的頻寬為69kHz,相應的相位裕量為57°。

由於調製器採樣保持電路的作用,相位裕量在高頻部分快速下降。

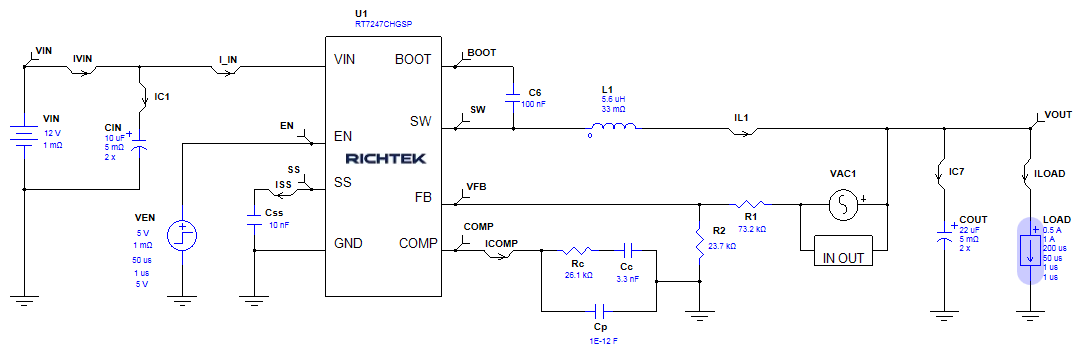

實際的電路按照下圖所示的元件值得以形成 :

Technical Document Image Preview

圖4

Technical Document Image Preview

圖 5


圖 6

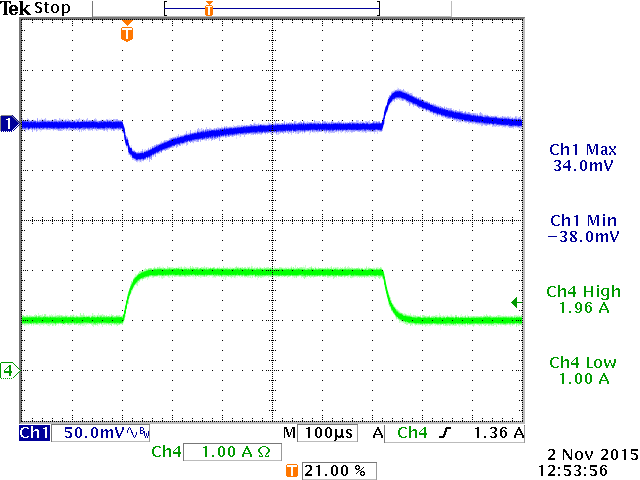

當使用電子負載形成相對比較慢的負載階躍對此電路進行測試時,其回應過程看起來是不錯的(參見圖6)。

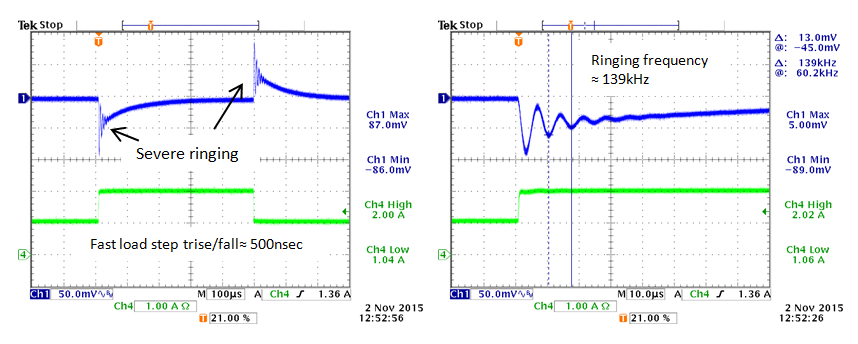

但在使用第8章所述的快速瞬變測試工具形成的快速階躍負載對此電路進行測試時,電路的響應就出現了過度的振鈴信號(參見圖7),這表示此電路的環路穩定性並不理想。

Technical Document Image Preview

圖 7

對回應過程進行更細緻的觀察,可以看到振鈴過程包含多個週期,其振盪的頻率大約為139kHz。

Technical Document Image Preview

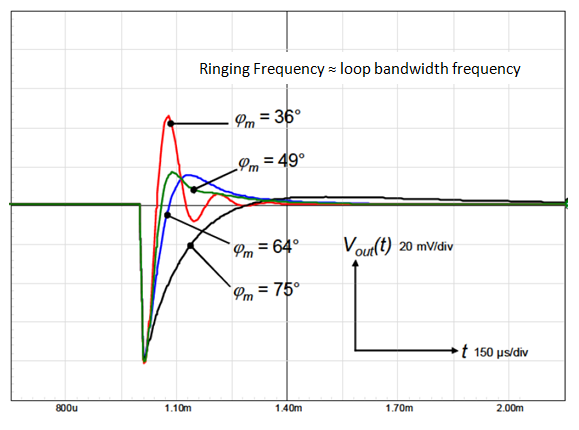

圖8 :不同相位裕量與階躍回應之間的關係

為了對相位裕量進行評估,圖8中的圖形可供利用。(請注意我們所測量到的振鈴信號是疊加在指數型的恢復波形上的,該波形由於CCOMP很大而變得很慢。)

由於我們測量到了好些個振鈴信號週期,所 以相位裕量應該是低於36°。

透過階躍回應中的振鈴信號的頻率,環路的頻寬可以被評估出來,我們由此得到的頻寬很高,大約為139kHz。

因此,在計算出來的環路頻寬和實際測量出來的頻寬之間出現了明顯的不同。

影響環路頻寬的參數是Technical Document Image Preview

假設IC的參數都是正確的,看起來能夠造成錯誤的參數似乎只能是輸出電容。

能夠影響MLCC電容量的重要參數有兩個:

1. 電容上所承受的直流電壓:較高的直流電壓使電容量減小。

2. 電容上所承受的交流電壓:較低的交流電壓使電容量減小。

你總是需要檢視你的電容供應商向你提供的直流偏置下的特性和交流偏置下的特性的具體資料。

在我們的實際案例中,我們並聯使用了兩隻22µF/6.3V/0805的Murata電容,型號為GRM21BR60J226ME39L。

通過使用Murata的網頁工具SimSurfing :http://ds.murata.com/software/simsurfing/en-us/

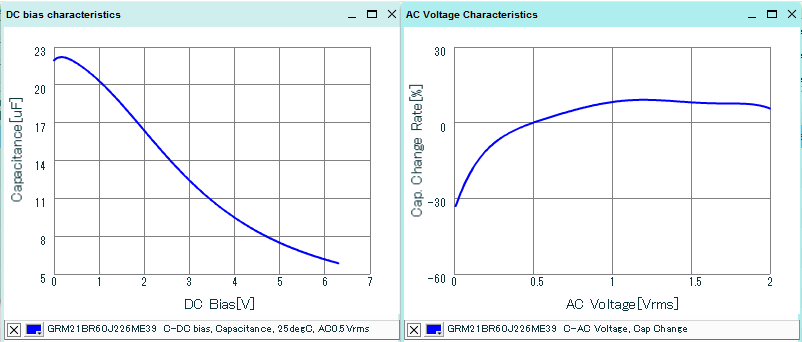

我們可以得到圖9所示的GRM21BR60J226ME39L的特性資料。

Technical Document Image Preview

圖 9

從中可以看到,電容器GRM21BR60J226ME39L在3.3Vdc偏置下的容量只有11.4µF,它在很低交流紋波(~20mV)下的容量又會再下降30%。所以,我們最後得到的容量只有每只8µF,兩隻電容合起來只為轉換器提供了16µF的電容,遠低於原始設計的44µF。這麼低的值將使我們的頻寬增加很多,同時降低了相位裕量。

Technical Document Image Preview

圖 10

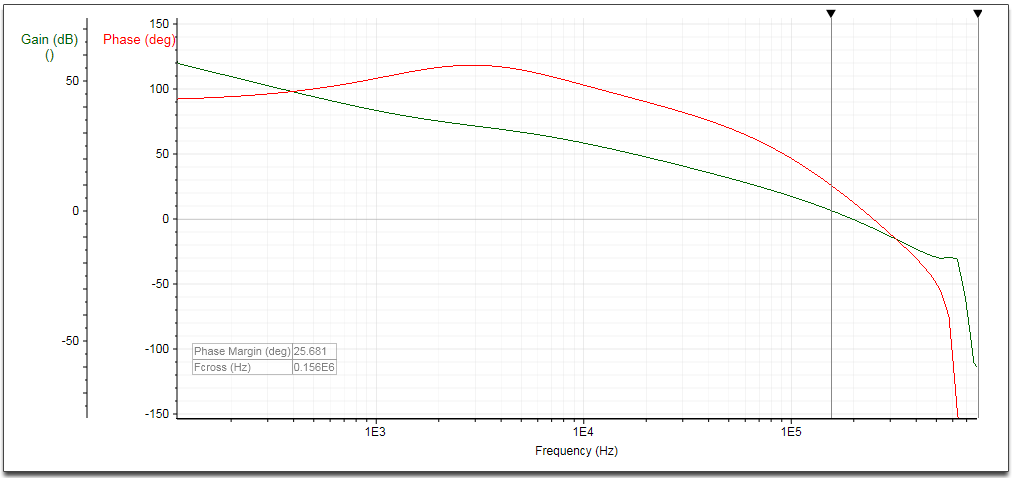

使用實際的16µF輸出電容在Richtek Designer™中重新進行運算,最後得到的環路頻寬是156kHz,相位裕量僅有26°。參見圖10。

為了解決不穩定的問題,我們需要將頻寬降低到原始的目標值80kHz。

有兩種方法可以達成這一目標:

- 增大輸出電容量,使其在3.3Vdc和低交流紋波下的等效電容量達到44µF。

- 按輸出電容的減小量相同的比例減小補償電阻的值。

Technical Document Image Preview

圖 11

我們通過減小補償電阻的值來提升頻寬,其它一切維持不變。

RCOMP 的新值為 16 / 44 * 26.1k = 9.5k,我們選擇9.1k的電阻來進行新的模擬,最後得到的環路頻寬為69kHz,相應的相位裕量為65°。參見圖11。

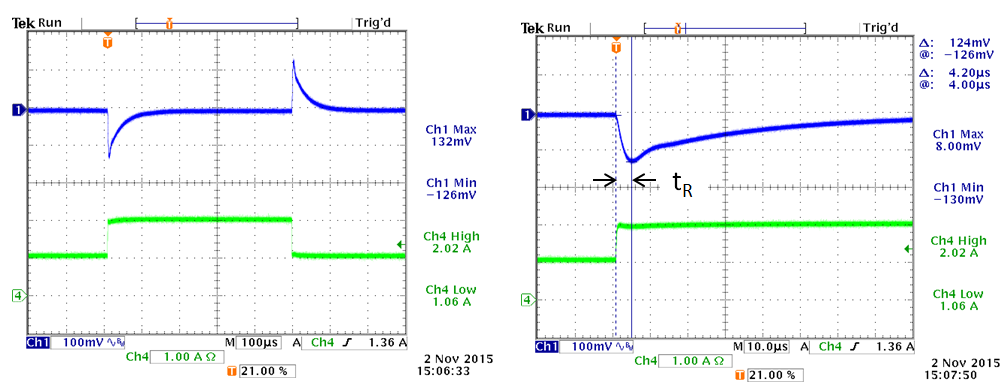

對經過調整後的實際電路進行測量,它對階躍負載的回應表現出了平滑的回應過程,沒有出現振鈴信號。

Technical Document Image Preview

圖 12

對轉換器面臨快速負載增加時的回應時間tR進行探索是很有意思的事情:對於電流模式的轉換器來說,tR是與轉換器的頻寬成反比的,因而可以被用來對頻寬進行評估。實際的測量表明,tR介於Technical Document Image Preview之間。

在上述案例中,tR大約為4.2µs,轉換器的頻寬大概可以被評估為70kHz。

因此,通過測量快速負載階躍的回應過程就可以知道轉換器的穩定性,並且給出其頻寬的評估資料。測量中所使用的負載階躍上升時間一定要遠小於轉換器的回應時間tR

像電子負載那樣提供的太慢的負載階躍不能在很寬的頻帶範圍內激發轉換器的環路響應過程,因而不能確保凸顯出轉換器的穩定性問題。用於檢測DC/DC轉換器的穩定性問題的快速負載階躍應當具有遠小於1/fC的上升時間。

因為輸出電容太小而導致的轉換器不穩定問題可以發生在各種不同類型的轉換器中,包括Buck、Boost和LDO。所以,當把MLCC電容使用于這些應用中時,一定要檢查實際工作條件下的真實電容量。除此以外,還會有其它造成轉換器不穩定的因素存在於電流模式的Buck轉換器中,頻寬變得太低就是其中一例。下面的這個案例可對此進行說明,其中涉及到的Buck轉換器具有內置的補償電路。

Technical Document Image Preview

圖 13

大多數使用內置補償電路的Buck轉換器使用運算放大器作為誤差放大器,它們的表現類似於Gm型誤差放大器,但有一點不同:誤差放大器的增益是與回饋網路的阻抗有關的。

其環路頻寬由此式給定 :

補償電路的零點位於Technical Document Image Preview

補償電路的極點位於Technical Document Image Preview

我們的案例使用RT7252AZSP,這是一款以340kHz頻率工作、負載能力 2A的 PSM模式 buck轉換器,使用內部補償,擁有PGOOD輸出信號,我們讓它從12V輸入獲得5V的輸出為系統和USB口供電,電路使用規格書建議的元件參數來進行設計。RT7252AZSP的內部參數是這樣的 :RCOMP = 400kΩ,CCOMP = 35pF,CP = 1pF , GCS = 2.5A/V。

Technical Document Image Preview

圖 14

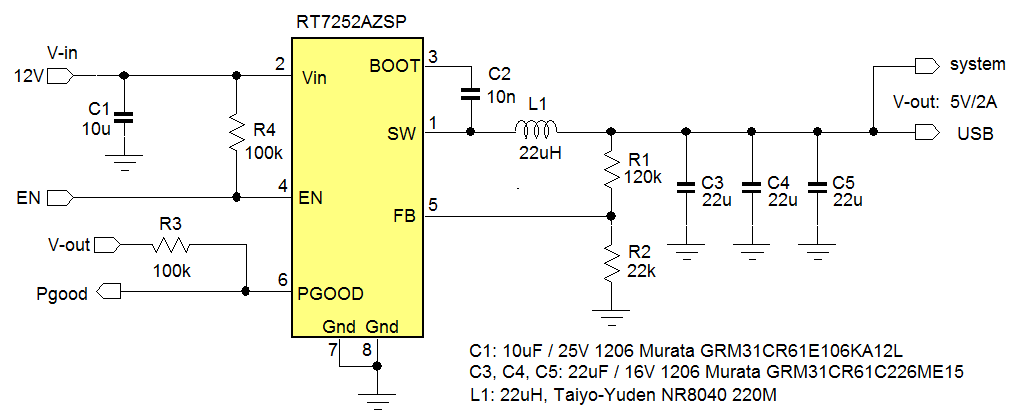

這個5V輸出的電路顯示在圖14中。規格書建議使用44µF的輸出電容,實際電路使用3只22µF/16V/1206的MLCC,以便在5Vdc下獲得33µF的電容量。

根據電路求得的環路參數如下:

fC = 40kHz(接近fSW的1/10),

fP_LOAD = 1.9kHz (針對2A負載),

採樣保持電路導致的雙極點位置: fP_S/H = 170kHz,

fP_ESR = 2.5MHz(基於3只並聯的5mΩ MLCC算出),

補償電路的極點位於fP = 398kHz,

補償電路的零點位於fZ = 11kHz(此頻率處於相對高處,根據IC內部可知的最大電容量算得)。


圖 15

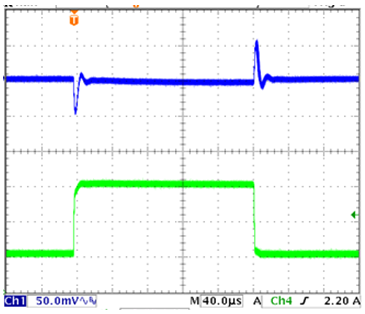

將快速變化的階躍負載施加到這個電路上,它顯示出平滑的回應過程,說明電路是完全穩定的。

根據測量到的回應時間tR,轉換器的評估頻寬大約為41kHz。

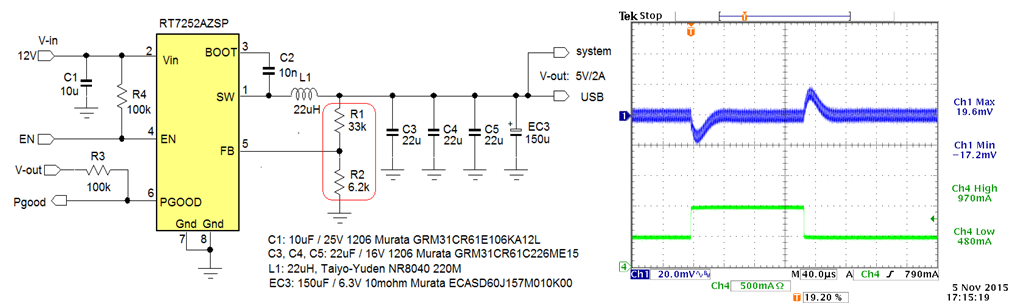

當USB熱插拔事件發生的時候,我們可在輸出端看到很大的5V電壓的下跌。為了降低熱插拔事件所帶來的電壓下跌,一個150µF的低ESR聚合物電容被添加到5V輸出上,參見圖16。

Technical Document Image Preview

圖 16


圖 17

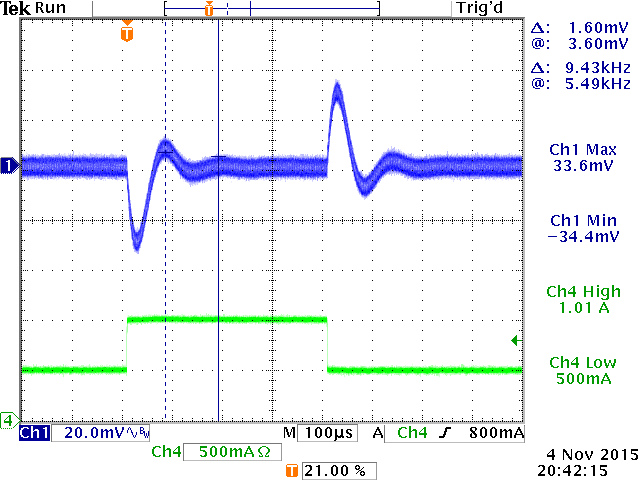

再次檢視它面對階躍負載時的穩定性,可以看到其回應過程出現了振盪現象,這提示了穩定性的不足。

通過測量得知振盪的頻率大約為9.4kHz,這表明環路的頻寬太窄了。

低下來了的頻寬可從加大了的輸出電容量得到解釋 :因為Technical Document Image Preview,這將導致大約7.3kHz的頻寬,這是150µF電容加入後的結果。

Technical Document Image Preview

圖 18

穩定性的劣化現在可以得到解釋了:額外加入的輸出電容降低了頻寬,也降低了轉換器的負載極點,內部11kHz的補償電路零點落在比9.4kHz的單位增益頻率略高的地方。低頻率的負載極點導致相位的快速下降,在補償電路的相位提升作用發生影響之前,環路增益就穿過了0dB位置,導致0dB位置處的相位裕量很低。

為了提升相位裕量,最好的做法是將轉換器的單位增益頻率設定在高於補償電路零點頻率的地方,使fC落在相位提升區域內,這可通過減小R1以增加誤差放大器的增益來實現。為了讓頻寬重新增加到34kHz,R1需要按9.4/34的比率減小,因此,R1變成33kΩ,相應地,R2也需要同樣地減小以維持5V的輸出電壓。

Technical Document Image Preview

圖 19

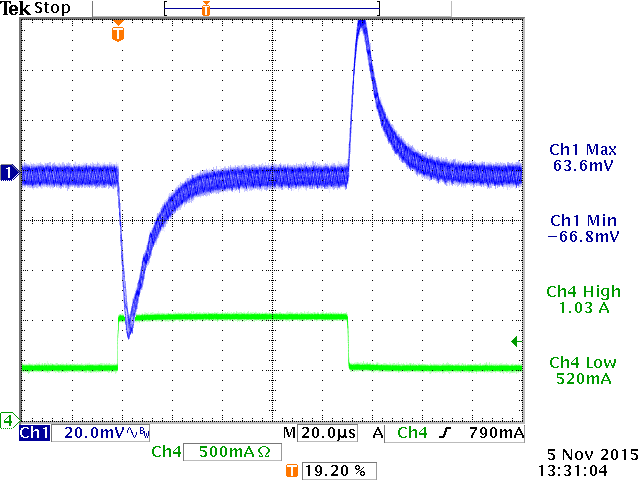

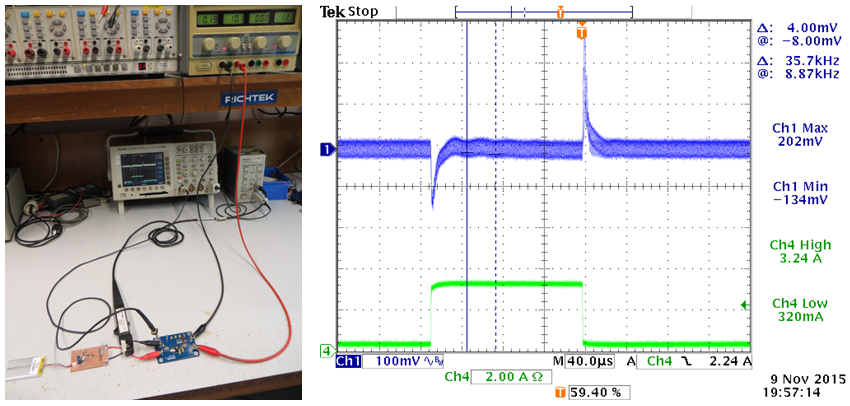

對修改後的電路進行階躍負載測試,確認電路是穩定的,其頻寬大約為35kHz。參見圖19。

關於穩定性的上述案例都是關於電流模式控制架構Buck轉換器的。

ACOT控制架構的Buck轉換器內部沒有誤差放大器,更易於使用。但在某些情形下,它會發生欠阻尼的負載階躍回應。關於ACOT™器件的穩定性的資訊,請閱讀應用筆記《ACOT™的穩定性測試》



4. 不穩定的電源供應

在前面的章節裡,快速瞬變的負載被施加到DC/DC轉換器的輸出端,輸出電壓上出現的振鈴信號是我們的探討物件,它能指示出轉換器環路是否處於不穩定的狀態。在某些情況下,轉換器輸出端的振鈴信號並不總是意味著環路是不穩定的。出現在轉換器輸出端的負載階躍總是會在轉換器的輸入電源上表現為負載階躍,輸入側負載階躍的速度與轉換器自身的速度有關,反應很快的轉換器幾乎可將其負載階躍的速度完全傳輸到它的輸入源上。而電源供應器的任何不穩定或振盪過程都會在轉換器的輸入端呈現出振鈴信號,這種振鈴信號也總是會在轉換器的輸出端被(部分地)看到,能被看到的程度是和DC/DC轉換器的線路調整能力相關的。但只要能被看到,它就可能把我們引導至對轉換器的穩定型水準的錯誤判斷上。

下述的實例可對此效應進行驗證 :

Technical Document Image Preview

圖 20

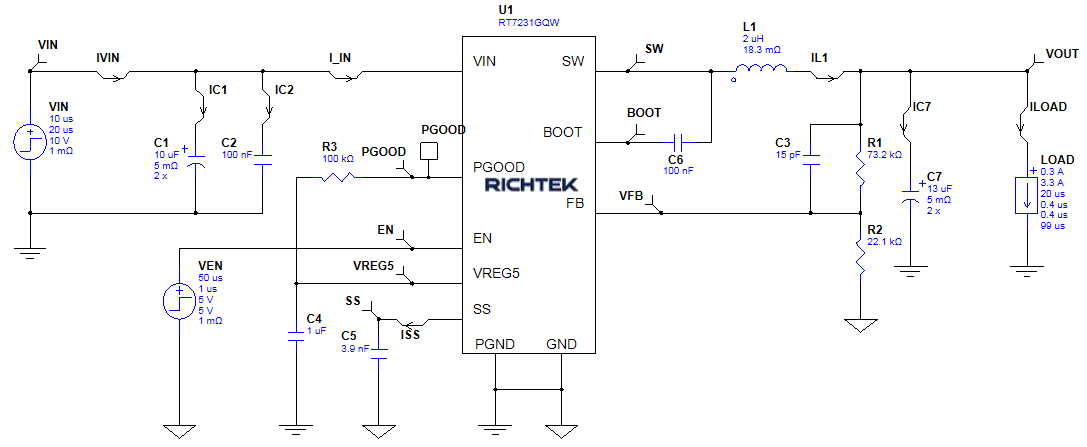

圖20顯示的是採用RT7231GQW構成的10V轉3.3V電路。RT7231GQW是一款18V/4A的700kHz ACOT™器件,電路由Richtek Designer™生成,我們的分析也用它來完成。電路中的輸出電容被修改成2x13µF以反映兩隻22µF/16V/1206的MLCC電容在3.3Vdc偏置下的實際容量,模擬器的負載也被修改成以400ns的短時間形成3A的負載高速階躍。

Technical Document Image Preview

圖 21

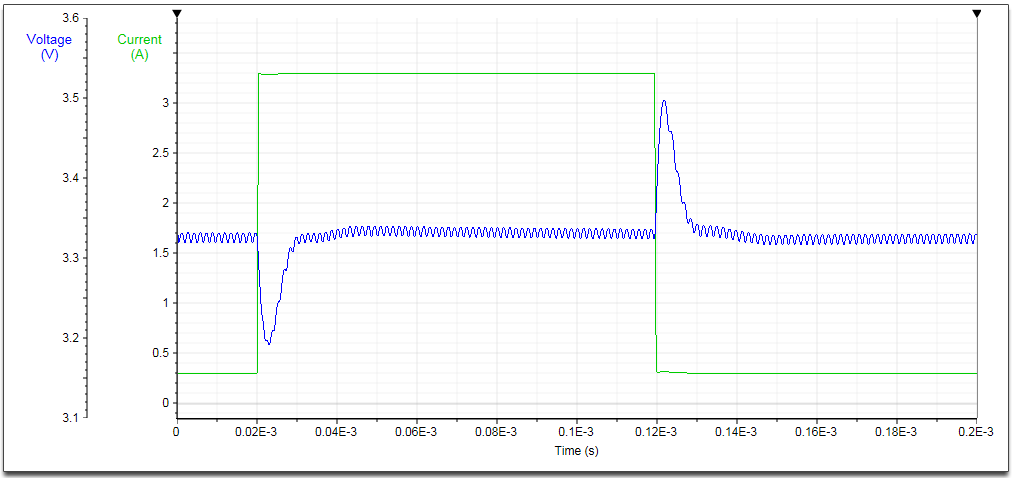

由設計工具Richtek Designer™進行的瞬態分析生成的圖形如圖21所示,其響應過程是平滑的,說明電路具有很好的穩定性。

Technical Document Image Preview

圖 22

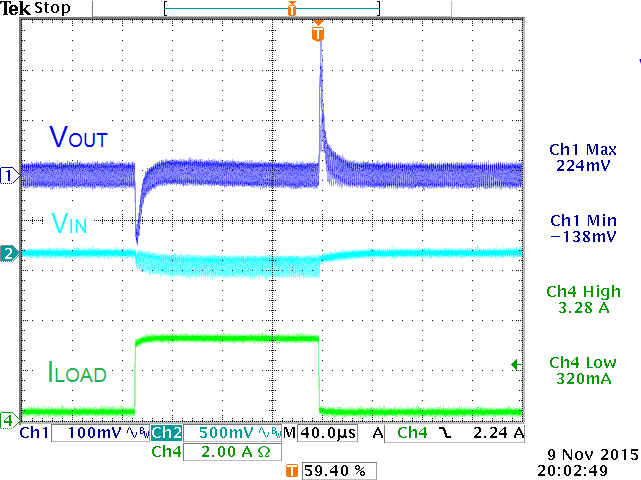

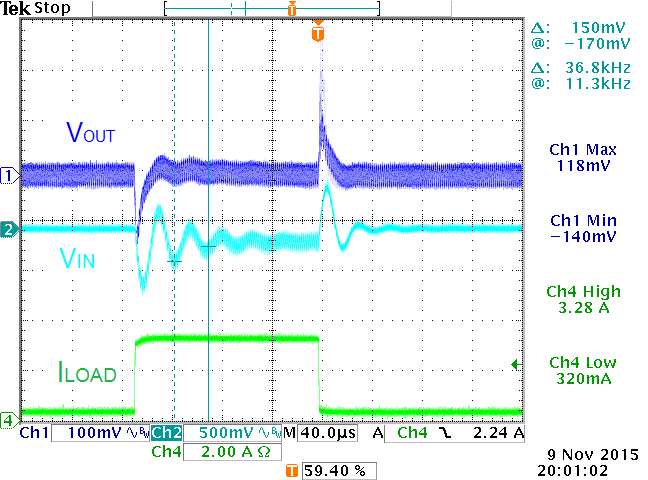

把相同的電路置於實驗室環境下進行測試,電源供應使用實驗室裡的電源供應器,快速瞬變的負載則由第8章介紹的負載瞬變工具提供,我們可在負載階躍的響應階段看到輕微的振鈴信號,信號頻率大約為36kHz。參見圖22。

反復檢視實驗所用的元器件,沒有找到任何造成轉換器不穩定的原因。

input ringing2.png

圖 23

當對轉換器輸入電容上的電壓進行測量的時候,發現上面存在和轉換器輸出端振鈴信號頻率相同的振鈴信號,而且幅度更大,表現得更加明顯。

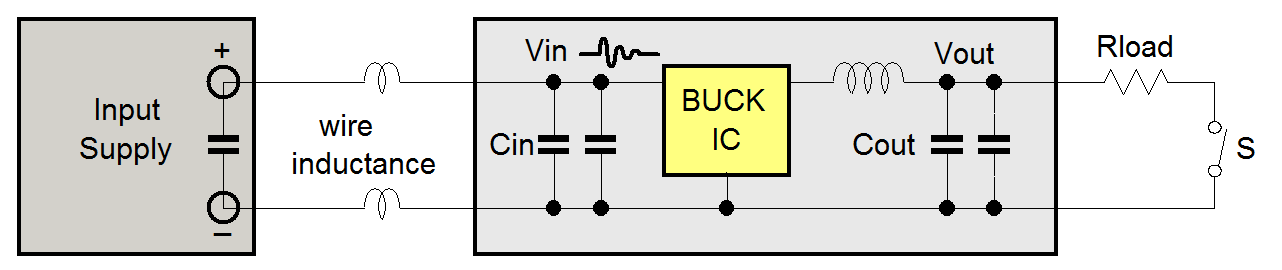

這種輸入端的振鈴信號是由低ESR的陶瓷輸入電容和實驗室電源供應器及其傳輸線的電感一起共同形成的諧振信號。

Technical Document Image Preview

input ringing3.png

圖 24

我們這裡遇到的輸入端振鈴信號是很容易被消除的,只需將電解電容和轉換器的輸入電容並聯在一起即可達到目的。電解電容具有比較高的ESR,它在電路中的作用就像RC吸收電路一樣,可以很容易地把陶瓷電容和線路電感共同形成的諧振信號吸收掉。通常地,把擁有50~100mΩ ESR的220µF/25V電容用在這裡就足夠了,它們也會對熱插拔事件所形成的電壓尖峰衝擊起到抑制作用。

Technical Document Image Preview

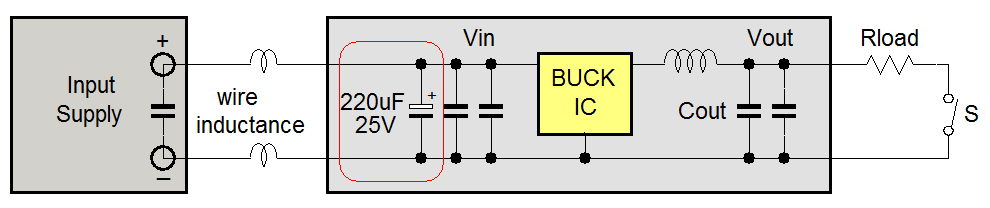

要對一個轉換器進行快速瞬變負載測試的時候,強烈建議在其陶瓷輸入電容基礎上增加一個220µF/25V或是更大的電解電容以避免可能的輸入端振鈴信號的發生,這些信號能夠傳輸到轉換器的輸出端,可對轉換器的穩定性判定發生不良影響。



5. 斜坡補償問題

電流模式Buck轉換器使用斜坡補償方法避免高占空比應用中次諧振現象的發生,一個內生的斜坡信號被添加至電流檢測波形以後才讓其與誤差放大器的輸出信號進行幅度比較。

Technical Document Image Preview

圖 25

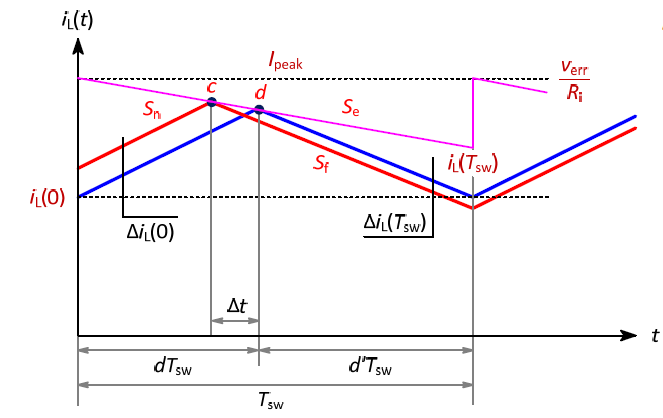

為了讓斜坡補償能夠很好地工作,斜坡補償信號的斜率Se需要與電感電流下行斜坡信號的斜率Sf保持某個合適的比例,如圖25所示。就理論而言,需要Se ≥ 0.5 Sf ,但在實際上,內部斜波的斜率常常大於這一規格,以便確保在廣泛的應用和元件選擇中保持足夠的斜坡補償水準。

電感電流下行斜坡的斜率Sf是由VOUT/L決定的,因而在某個VOUT之下需有一個適當的L值以滿足IC內部斜坡補償斜率的需要。

電感值的選擇錯誤會造成不正確的電感電流斜率,問題也因此而發生。

在常規的開關式DC/DC轉換器設計中,電感值是根據電感電流紋波為負載電流最大值的一定比例來進行計算得到的,該比例通常為30%,可惜這並不能總是給出最佳的選擇。下面的例子將說明這一點。

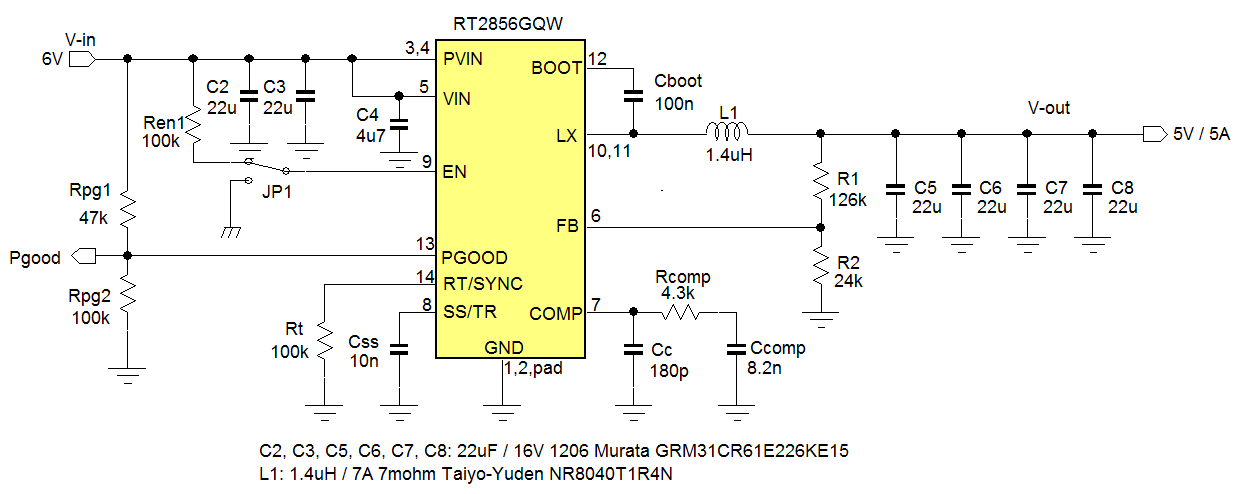

在一項工業應用中,我們需要從最低為6V的輸入得到一個5V/5A的輸出,這就需要使用一款具有高占空比能力的大電流Buck轉換器。為此,我們選擇了RT2856GQW,這是一款工業級的電流模式6A器件,集成了低Rdson MOSFET,其占空比幾乎可達100%。參見圖26。

Technical Document Image Preview

圖 26

大部分元件的取值都是根據規格書的推薦得來,4只22µF/16V GRM31CR61E226KE15 MLCC被用於在5Vdc偏置下得到推薦的44µF輸出電容值。電感量根據下述公式進行計算以獲得大約0.3 * ILOAD_MAX的電流紋波 :Technical Document Image Preview

因為VIN = 6V,VOUT = 5V,f = 500kHz,ΔIL = 0.3 * 5A = 1.5A,所以L = 1.11µH,選定為1.4µH。

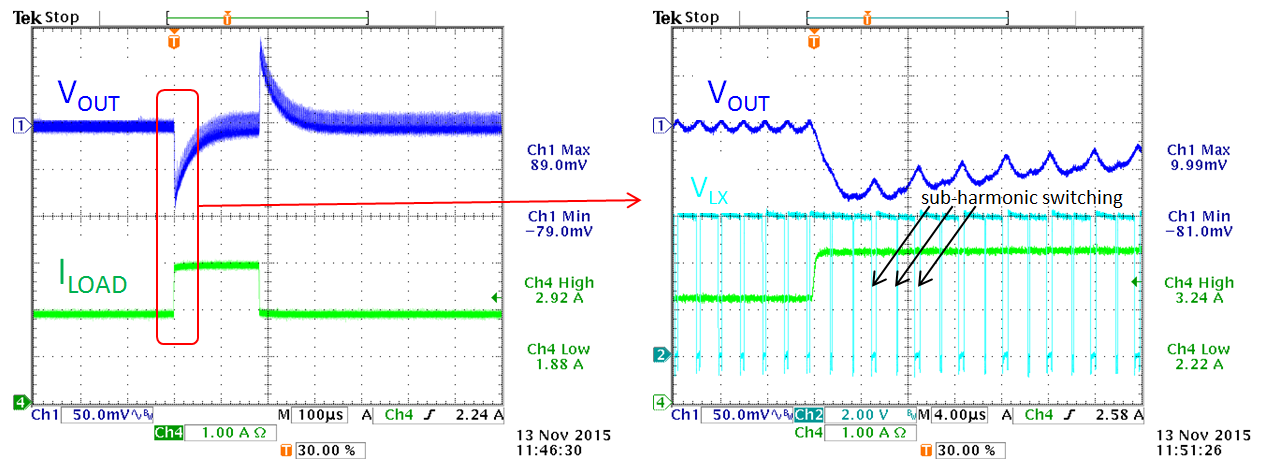

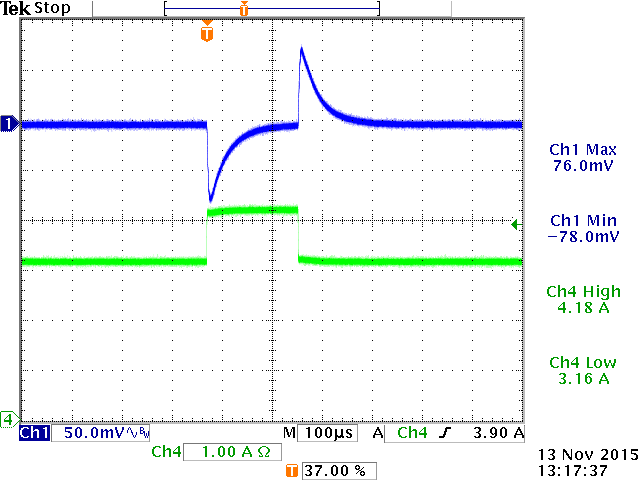

當這個電路在快速階躍負載下進行測試時,輸出電壓上出現了很大的紋波,參見圖27。

Technical Document Image Preview

圖 27

在時間軸上展開並且加入開關節點的電壓波形以後,可以看到階躍負載的施加導致了不規則的占空比表現,其重複頻率為½ fSW,這意味著引入了次諧波振盪,它是與斜坡補償有關的。通過更多的實踐,發現次諧波振盪會在較高的負載水準和VIN最低時發生。

此應用中的次諧波振盪可以這樣來解釋:如前文所述,IC內部的斜坡補償信號斜率Se是根據通常的電感電流下降斜率Sf生成的,而電感電流的下降斜率Sf是決定於VOUT/L和IC內部的電流感測器增益GCS。當VOUT增加了,L也必須增加以保持Sf不變,以便與補償信號的斜率Se匹配,這可以在規格書中談論電感值的地方看到 :要在VOUT增加的時候增加L。在這項應用中,電感值是基於5A應用時紋波電流為30%即1.5A設計的,但由於應用中的VIN接近其輸出VOUT,因而需要很小的電感量來滿足1.5A電流紋波的需要。很小的電感量就會導致很陡峭的電感電流下降斜率Sf,IC內部的斜坡補償信號的斜率Se就不足以滿足這一需要以避免在高占空比情況下出現次諧波振盪。

slope comp high duty.PNG

圖 28


圖 29

此案例之問題的解決辦法是按照規格書的建議增加電感量。針對5V輸出的應用,推薦的電感量是4.7µH。為了避免電感體積太大,使用略微小一點的電感也是可以的,但千萬別偏離太多。我們的案例中選用了3.3µH的電感,經過驗證解決了次諧波振盪問題,可在整個輸入電壓範圍和負載範圍內保持穩定的工作狀態。參見圖28。

這裡所說的這些效應在模擬工具Richtek Designer™中也可以得到驗證。

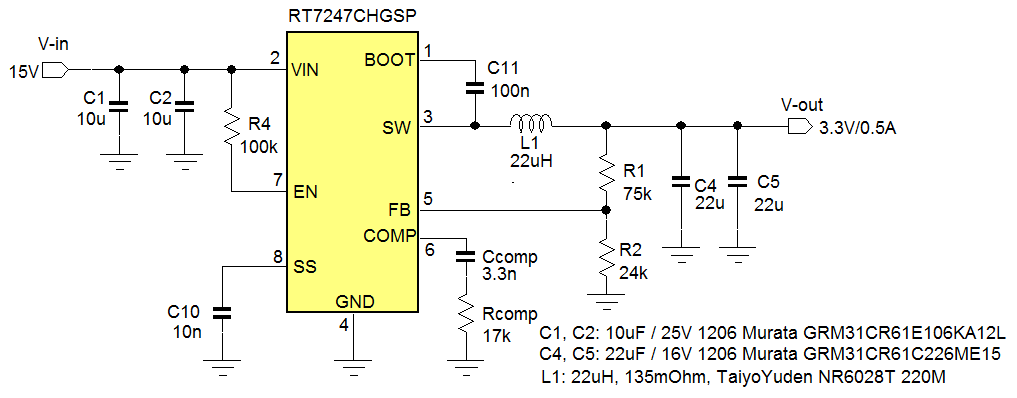

電感選擇上的另一種錯誤也會帶來問題,讓我們從一個15V轉3.3V的降壓應用開始談起,其負載電流的最大值為0.5A,設計採用RT7247CHGSP完成,該晶片是18V/2A/800kHz的電流模式Buck轉換器,參見圖30。

Technical Document Image Preview

圖 30

設計中大部分元件的取值都來源於規格書的推薦,電感量則利用下述公式算得,目標是使電流紋波約為0.3*ILOAD_MAX Technical Document Image Preview

因為VIN = 15V,VOUT = 3.3V,f = 800kHz,ΔIL = 0.3 * 0.5A = 0.15A,所以L = 21.5µH,選擇22µH的規格。

當使用快速階躍負載對此電路進行測試時,圖31所示的回應波形上出現了振鈴,這表明相位裕量太低。


圖 31

對環路參數進行計算(因為偏置電壓為3.3Vdc,使用CO = 2 x 17µF的參數),得 :fC = 67kHz,這與測量得到的振鈴頻率相符;fP_LOAD = 710Hz(對 0.5A負載);取樣保持電路帶來的雙極點頻率為fP_S/H = 400kHz;fP_ESR = 1.9MHz(基於3只5mΩ MLCC的並聯);補償電路極點fP = 851kHz(基於11pF的內部CP電容);補償電路零點fZ = 2.84kHz。

據這些計算所得到的值來看,單位增益頻率看起來是對的,小於fSW的1/10。補償電路的零點頻率處在低於單位增益頻率處,其極點頻率很靠近fSW。從這些值來看,沒有什麼明確的原因可以解釋為什麼相位裕量低了。

然而,電感量要比推薦的3.3V輸出時的4.7µH高出很多,這是因為要得到30%的紋波電流,而最大負載電流只有0.5A,這會導致很大的電感量。

大電感必然導致很低的電感電流紋波,其變化斜率遠低於補償信號的斜率,而補償信號的斜率是根據紋波為IC的最大負載電流2A的30%設計的。

Technical Document Image Preview

圖 32

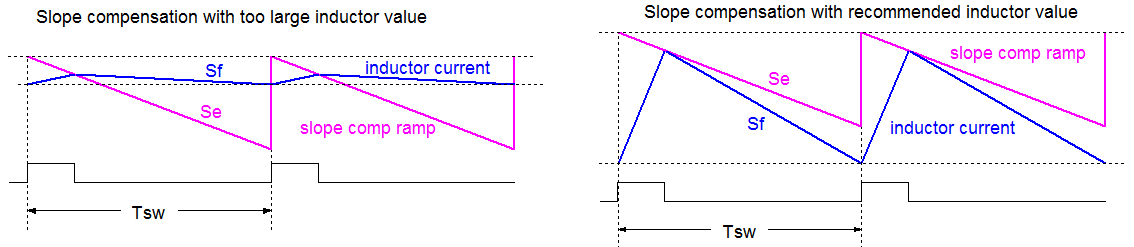

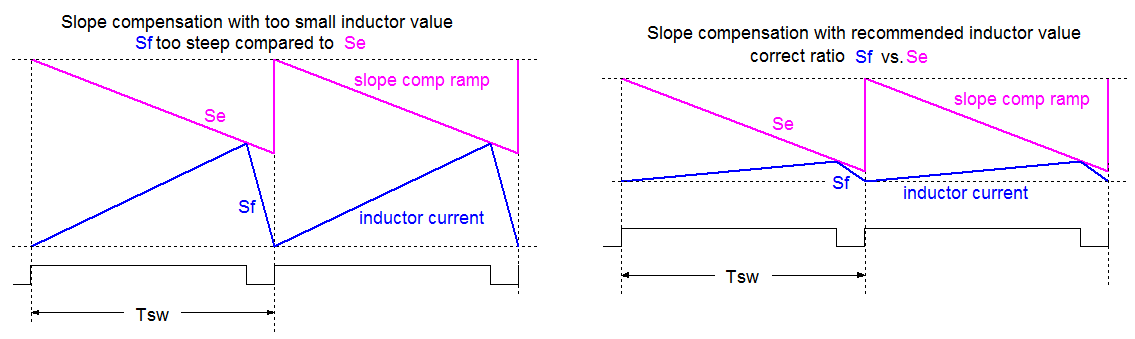

圖32顯示了不同電感情況下電感電流紋波和斜坡補償信號的對比。與斜坡補償信號的幅度相比,大電感導致的電流紋波信號的幅度要小很多。在這樣的情況下,峰值電流模式的控制系統表現得有點像電壓模式的控制系統,而電壓模式的控制系統需要的是完全不同的補償方式。這個時候在頻域裡所發生的事情是調製電路的雙極點從1/2 fSW移動到fC去了,這將導致調製電路的相位裕量快速降低,在fC處的相位提升不足,導致最後的相位裕量不足。

對於這個案例來說,相位裕量可用幾種方法進行提升:

a. 按照電流紋波為IC的最大額定電流的30%計算電感量。對於低負載電流的應用來說,這意味著電感量將會小很多,電感電流相對負載電流來說也會很大。

b. 降低轉換器的頻寬。在此案例中,將轉換器頻寬設定為fSW的1/20可帶來足夠的相位裕量。

c. 通過增加與R1並聯的前饋電容CFF來增加一個III型補償,其值可以這樣設定 :Technical Document Image Preview,這一措施可在單位增益頻率上添加一個額外的相位提升效果。


圖 33

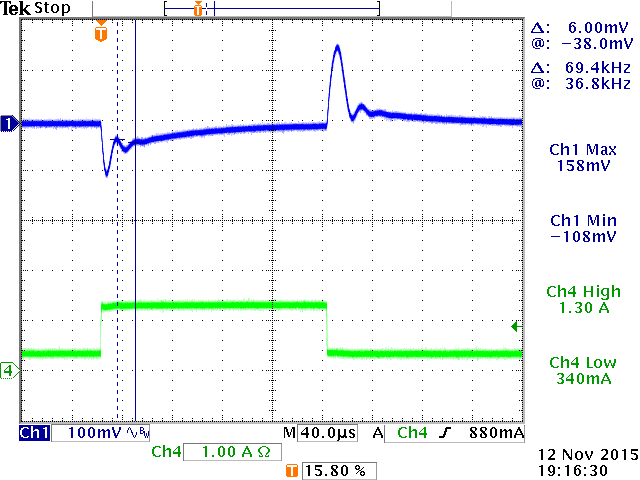

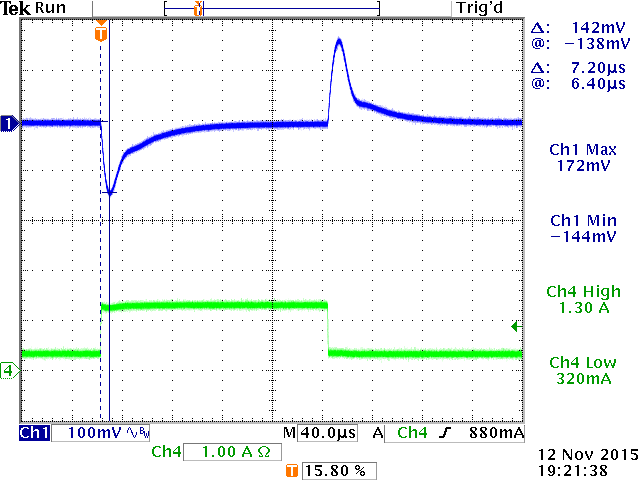

按照b方案將RCOMP減小至8.2k使頻寬降低到40kHz後重新測試電路,轉換器表現出了平穩的階躍響應過程,測試其頻寬為大約41kHz。參見圖33。

這裡顯示的結果可以用Richtek Designer™進行模擬模擬。

需要特別注意的是,在大多數低占空比的應用中,最好不要使用比推薦值大很多的電感量,因為太小的電流紋波會使轉換器的占空比很容易受到雜訊的影響,很容易導致抖動的發生。同時,大電感也意味著更高的成本,不值得選用。



6. PCB佈局問題

PCB佈局在DC/DC轉換器的設計中扮演著很重要的角色,在那些存在很快的負載瞬態過程的應用如VCORE、DDR記憶體等應用中,尤其是負載自身對電源電壓的變化很敏感的應用中,PCB佈局甚至成為設計的關鍵環節。在動態負載之下,轉換器和負載之間的物理距離可能成為電源品質的限制因素,將DC/DC轉換器和負載放在盡可能靠近的位置就成為這種應用中很重要的設計原則。假如做不到這一點,轉換器和負載之間的路徑上的電阻和電感就會對動態特性和靜態負載調節性能發生明顯的影響。

下面這個實際案例可以說明這個問題 :

Technical Document Image Preview

圖 34

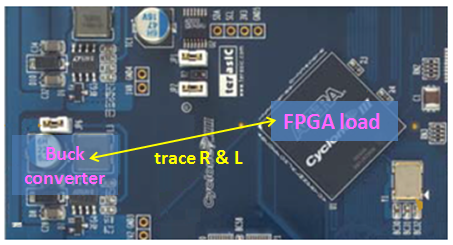

在圖34所示的板子上,Buck轉換器和負載FPGA之間有一定的距離,因而在轉換器和負載之間起連接作用的銅箔導致的寄生電阻和電感就會表現出它們的作用來,當負載在靜態和動態之間轉換時,不同的電壓降落會呈現出來。

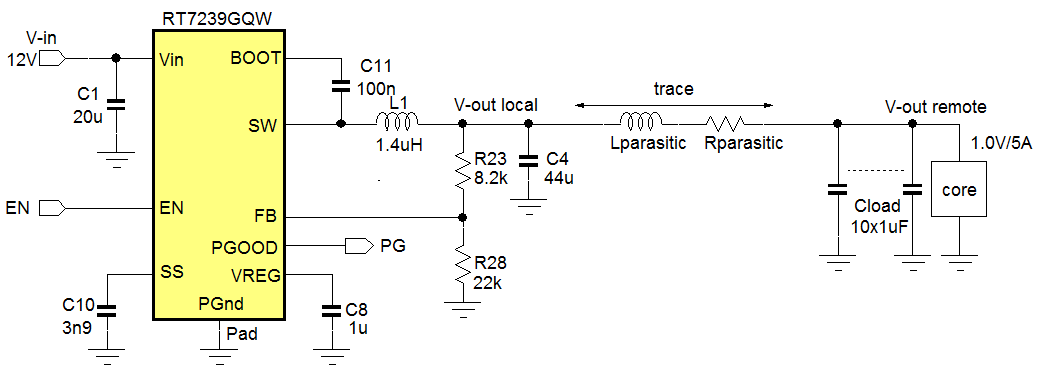

在圖35所示的12V轉1.0V/5A電路中,ACOT™架構的Buck轉換器RT7239GQW對其輸出電壓進行穩定調節,但轉換器和1V/5A負載之間的連接線卻表現出明顯的電感和電阻。

Technical Document Image Preview

圖 35

Technical Document Image Preview

圖 36

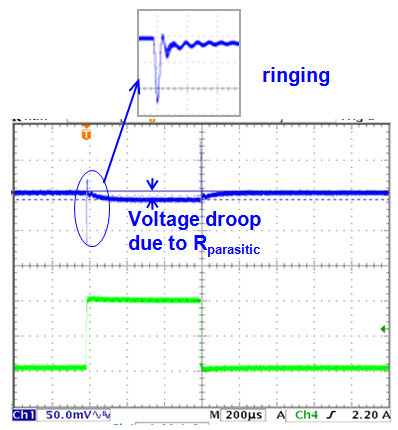

當負載上出現大電流時,負載端的電壓會由於線路電阻而表現出明顯的跌落,這就導致了很差的負載調節特性。

負載的快速階躍變化將因為傳輸路徑上存在的電感和負載端的電容而在負載端導致高頻振鈴信號,而這種振鈴信號與轉換器的穩定性是無關的,它僅僅是不良的PCB佈局設計的副產物。

為了降低路徑電阻和電感導致的電源變化,需要把一些新的解決方案納入設計中。

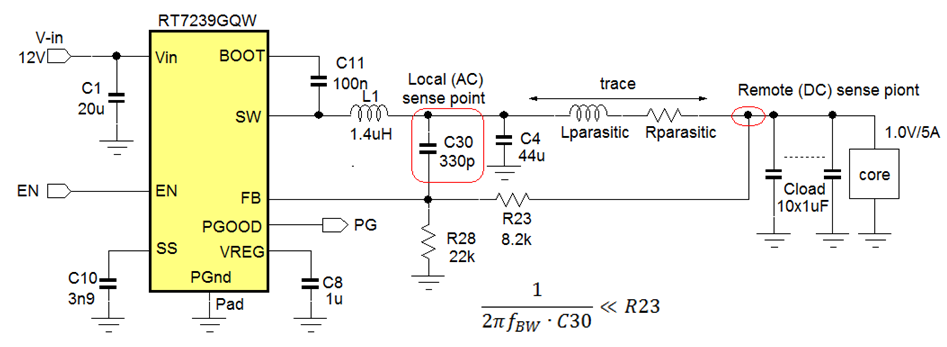

通過採用遠端電壓檢測的方法可以消除由於路徑電阻而導致的電壓跌落問題,在圖37中,電阻R23的電壓取樣點的就從靠近轉換器的輸出端移動到了靠近負載的地方。與此相應的是,路徑上寄生的電感與負載端的電容結合在一起將使高頻信號的相移增加,這種反饋回路上的額外相移可以造成轉換器的不穩定。為了避免此問題,一個放置在近處的高頻回饋元件C30就被加入到了電路中。

Technical Document Image Preview

圖37 :結合了分離的高低頻回饋位置的遠端回饋

C30的取值應當是這樣的,它在轉換器單位增益頻率處的阻抗應當遠小於遠程取樣電阻R23的值,所以有Technical Document Image Preview

Technical Document Image Preview

圖 38

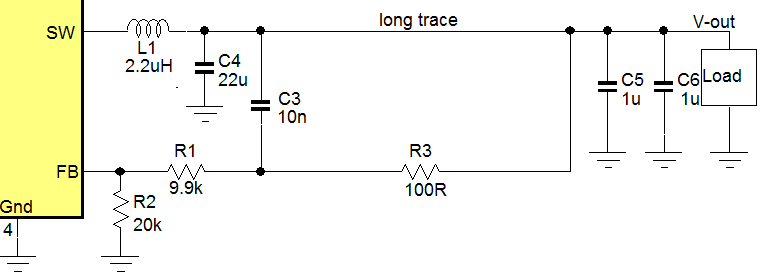

當轉換器的FB端處於雜訊敏感狀態時,圖38所示的電路配置可供使用 :一個額外的遠端檢測電阻和本處的交流耦合電容可被加入。在此,需要確保電容的阻抗在轉換器頻寬頻率處要低於電阻的值。

Technical Document Image Preview

圖 39

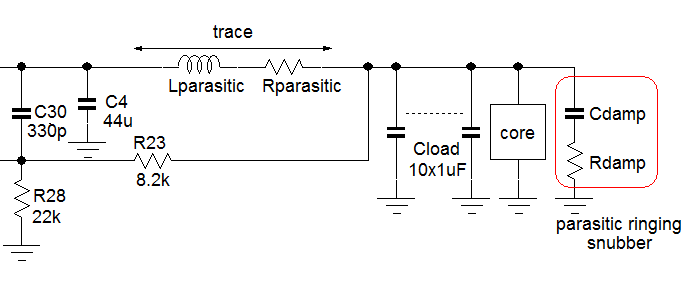

為了減小負載側因為寄生電感而導致的振鈴信號,可在負載側添加RC抑制電路對其進行平抑。為了確定RC抑制電路的值,需要對振鈴信號的頻率進行測量,由此可以推算出寄生電感的值:Technical Document Image Preview,我們由此得到的LPARASITIC是30nH。

由此可以算出RC平滑電路的阻容參數 :

Technical Document Image Preview

Technical Document Image Preview

圖40

實用上,只要在負載側增加一隻和計算所得的電容值和電阻值具有相當的電容量和ESR的電解電容或聚合物電容即可將PCB佈局所導致的振鈴信號抑制掉。圖40所示的快速階躍負載測試結果就是在使用了遠端檢測和抑制網路以後得到的。



7. 實用提示匯總


檢查輸出電容

在很多DC/DC轉換器中,輸出電容都在環路穩定性上扮演著很重要的角色。當使用MLCC電容時,你總是應該考慮到直流偏置和交流紋波對電容量的影響。當電容量改變以後,必須對環路穩定性進行複查。

足夠快的負載階躍速度

確保負載發生跳變的速度要足夠快,以便在足夠寬的頻帶內對環路造成衝擊,負載階躍的上升時間應該遠小於1/fC

負載跳變的幅度對於轉換器問題的檢查不是很重要,但最好是使用比較小的幅度(例如為最大負載電流的20%~30%),而且要在整個負載範圍內通過改變負載基數進行測試,這樣就可以在全負載範圍內對轉換器的表現進行檢查。

確保穩定的電源供應

當負載階躍回應波形上出現振鈴信號時,需要通過檢查分辨該信號是由於轉換器自身或是電源供應的振鈴信號引起的。當要進行快速負載階躍測試時,確保在轉換器輸入端去藕電容上並聯一隻電解電容。

選取正確的電感量

選用太大或太小的電感都會引發問題。在低占空比應用中,電感電流紋波應該基於IC額定電流的一定比例進行取值。在高占空比應用中,應該考慮到IC內部斜坡補償信號的斜率來選擇電感電流的下降斜率。IC規格書中根據不同輸出電壓VOUT推薦的電感量應該被當作設計的指引來使用。

降低轉換器輸出端到負載之間的阻抗

在負載表現出很快的瞬變過程的應用中,DC/DC轉換器和負載的位置應該盡可能地靠近,其間的路徑應該盡可能地寬,並且確保地電流回路的暢通。遇到負載調整問題時要使用遠測檢測方式解決問題,這種情況下要直接在轉換器輸出端對轉換器的穩定性進行測試。假如此時發現轉換器存在穩定性問題,可在近處引入交流回饋信號。面對由於佈局而導致的振鈴問題,可以加入RC平滑電路或聚合物電容予以抑制。

占空比極限與負載跳變的時機

快速的負載瞬變可導致轉換器占空比的極大變化,在某些情況下可使轉換器觸及其占空比的最大或最小限制。負載階躍出現在轉換器切換週期中的不同位置也會對其回應結果造成影響。

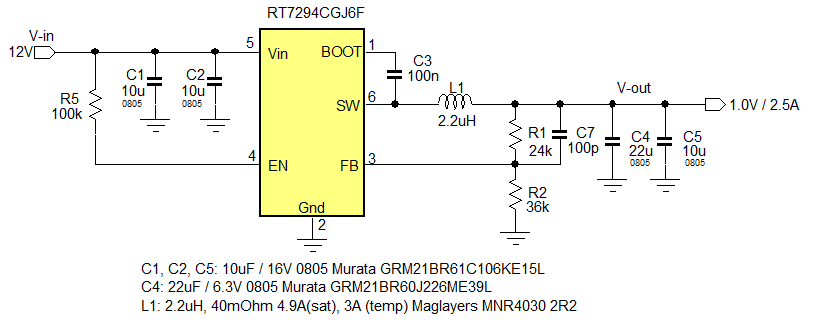

讓我們來看看下面這個例子,它使用了RT7294CGJ6F,這是一款低成本的18V/2.5A ACOT Buck器件,封裝為SOT-23-6,電路的目標是生成一個1V的輸出為MCU內核供電。

Technical Document Image Preview

圖 41

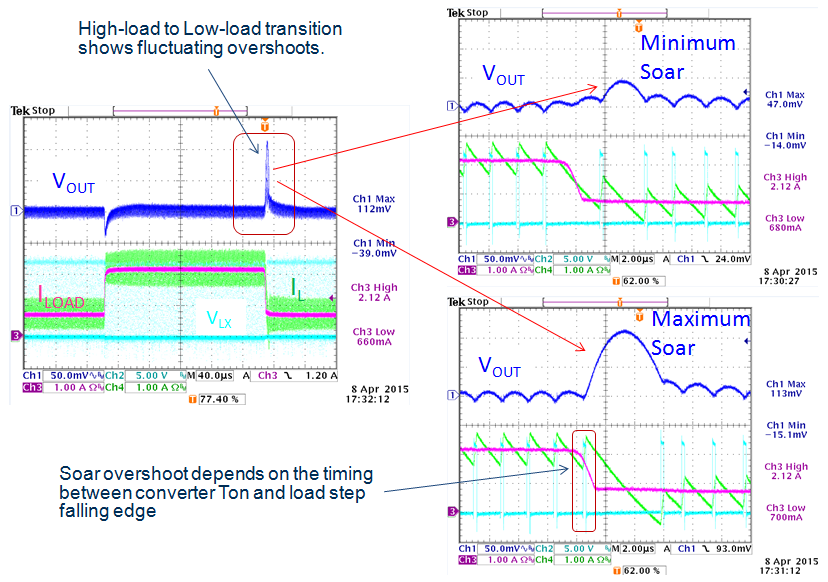

ACOT轉換器具有固定的導通時間和可變的截止時間,能對突然發生的負載變化做出很快的回應。這種轉換器的最大占空比受導通時間和轉換器可能達到的最短截止時間的關係的限制;它能達成的最低占空比則可以低到0%。當從高到低的負載階躍出現時,ACOT轉換器可使下橋MOSFET持續處於導通狀態以便讓電感電流儘快降下來,在此期間,占空比就暫時處於0%的狀態下。圖42就是這一表現的展示。

Technical Document Image Preview

圖 42

由這種負載的由高到低的變化帶來的過沖稱為輸出電壓的隆起。在此例中可以看到,輸出電壓隆起的幅度不是恒定的。假如負載的階躍發生在轉換器的截止時間內,此時電感電流已經降下來了,轉換器只需繼續保持下橋導通狀態以繼續電流的下降過程。但假如負載的階躍恰好發生在轉換器開始一次新的導通過程的時刻,我們就必須等待導通過程的結束,然後才會開始電感電流的下降過程,而這就將造成比較高的輸出電壓隆起。在遇到重複的負載階躍時,這種可見的不同電壓隆起幅度不應當被錯誤地看作是轉換器處於不穩定狀態的標誌。


PSM轉換器和強制PWM轉換器面對負載階躍時的不同表現

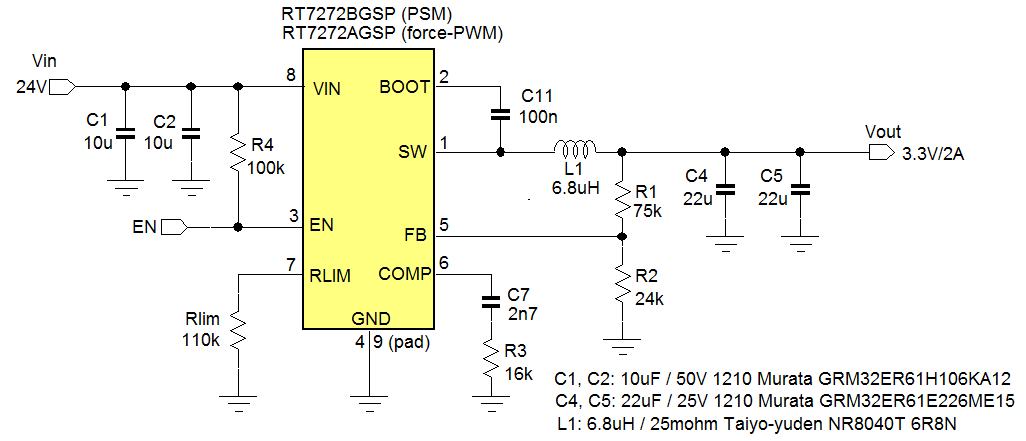

某些DC/DC轉換器通過採用PSM工作模式提升輕載情形下的轉換效率。PSM是Pulse Skipping Mode的首字母縮寫,有時又被稱為PFM(Pulse Frequency Modulation,脈衝頻率調製)或DCM(Discontinuous Conduction Mode,非連續導通模式)。這些器件在下橋導通期間出現電感電流變負時會關閉下橋,在負載電流很低時會降低開關切換頻率。當一個轉換器工作在PSM模式下時,其平均輸出電壓會比其工作在CCM(Continuous Conduction Mode,連續導通模式)模式下時略高。因此,當階躍負載使其從PSM模式轉入CCM時,轉換器的負載調節性能會變得比較差。另外,重載到輕載的轉換會導致比較長時間的電壓隆起,因為PSM轉換器不會吸入任何電流。這些結論性的東西可用下面的例子予以展現,例子中涉及到的RT7272ART7272B都是36V/3A/500kHz的工業級Buck轉換器,RT7272A是以強制PWM模式工作的器件,RT7272B則是以PSM模式工作的器件,我們把它們用在24V轉3.3V/2A的應用中進行測試,應用電路圖見圖43。

Technical Document Image Preview

圖 43

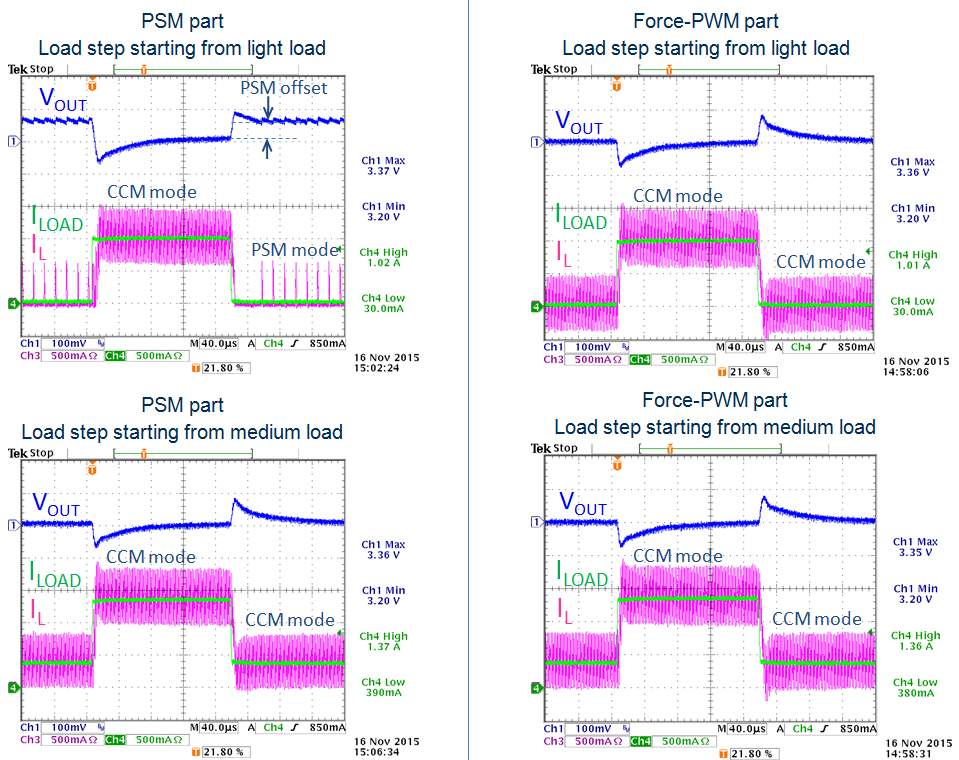

PSM模式和強制PWM模式器件在負載階躍作用下的表現上的不同表現在圖44中 :

Technical Document Image Preview

圖 44

對於PSM器件來說,當階躍負載使其從PSM模式切入CCM模式時,它會表現出一個所謂的PSM偏差,此偏差通常大約為VOUT的1%。

對於強制PWM器件來說,無論負載條件如何,它總是處於CCM模式。在輕載狀態下,其電感電流會出現負值。

當負載階躍開始於電感電流最小值剛好高於0的中等負載狀態下時,由負載階躍所導致的反應在PSM器件中和強制PWM器件中的表現是一樣的,這是因為轉換器總是處於CCM模式下。

假如應用需要在全負載範圍內都具有很好的負載調節性能和很好的瞬態回應特性,強制PWM模式的器件就是唯一的選擇。那些需要很好的輕載效率的應用就應該選擇PSM模式的器件。立錡科技的Buck轉換器常常容許PSM器件和強制PWM器件擁有引腳相容的封裝,有些器件則具有模式選擇端子可將器件設定為PSM模式或強制PWM模式。



8. 容易自製的快速負載瞬變測試工具

大部分電子負載都能生成負載階躍,但通常由它們所生成的負載階躍的變化速度dI/dt是很有限的,這部分是由於電子負載內部電路的限制,但也是因為電子負載和實際應用電路之間的長傳輸線存在電感的緣故。為了生成快速負載階躍,一個簡單的自製工具可供使用,它是由一隻MOSFET開關對負載電阻進行通斷控制形成的。

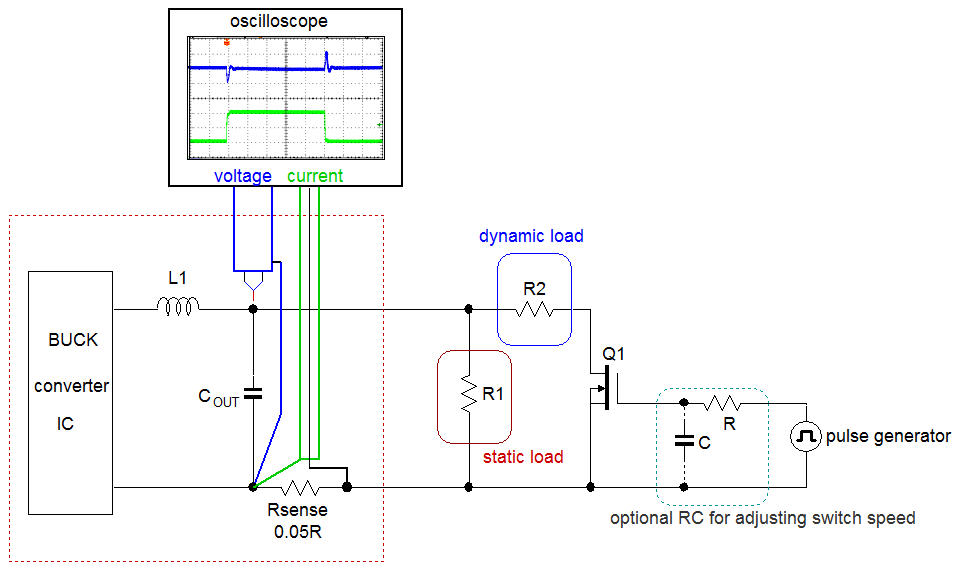

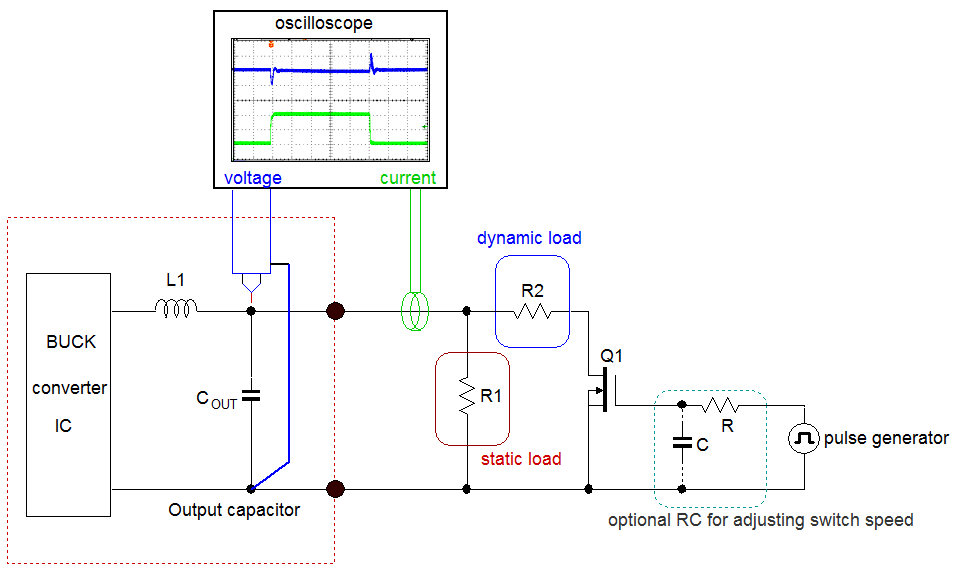

圖45顯示了這個快速瞬變工具的基本構成 :一個受脈衝發生器控制其通/斷的MOSFET開關。MOSFET開關的切換速度可用其柵極的可選的RC網路進行調節;MOSFET漏極連接的電阻R2可根據需要的動態負載調節幅度進行選擇;電阻R1用於設定負載階躍的靜態基點。負載電流的階躍變化可通過示波器的電流探頭進行測量,對轉換器輸出電壓的測量則需要在輸出電容或是負載點上進行。

Technical Document Image Preview

圖 45

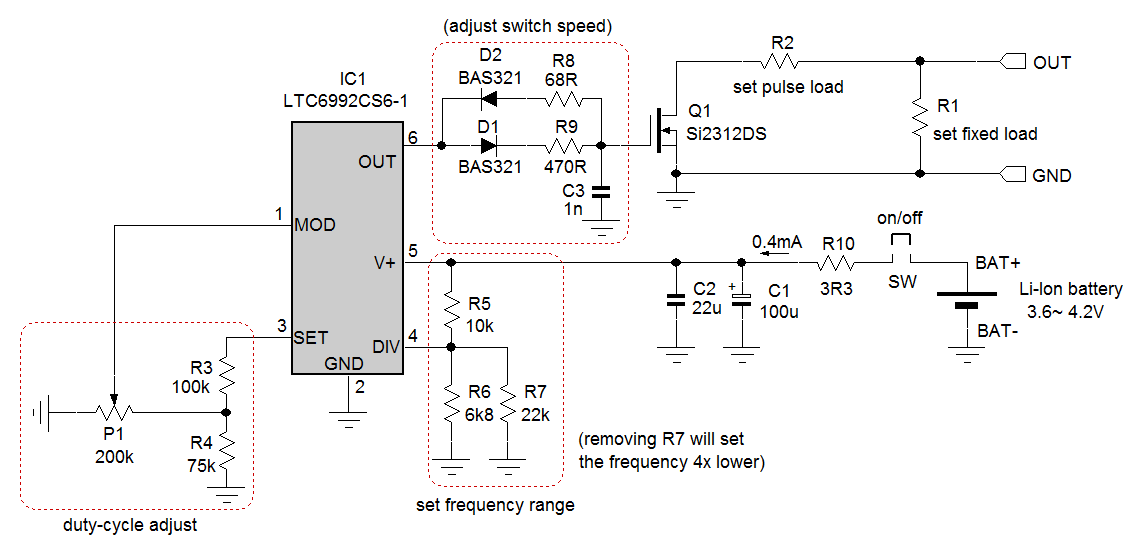

圖46顯示了這樣一個實用的快速負載瞬變生成工具的原理圖:

Technical Document Image Preview

圖46 :快速負載瞬變生成工具的原理圖

IC1是一款電壓控制的PWM信號發生器,其MOD端的電壓確定了PWM信號的占空比,DIV端的電壓則確定了PWM信號的頻率範圍,連接在SET端的電阻值確定了精確的頻率,OUT端子具有足夠的驅動能力可以足夠快的上升/下降速度驅動小型的MOSFET開關。占空比通常設定在比較低的5%左右的水準上,這樣可使負載電阻和MOSFET在吸取大電流的情況下還能不超過其功率容限。一個時長大約150µs的脈衝就已足夠讓我們看到完整的電壓隆起過程和絕大多數DC/DC轉換器的電壓恢復過程了,所以,PWM信號的頻率可被設定為330Hz。要生成這個頻率,LTC6992的規格書推薦的內部分頻器是1024,這可通過將R5和R6//R7的比例設定為0.344獲得。

最後的頻率可以通過R3 + R4//P1進行設定,其計算公式為Technical Document Image Preview,由此決定的結果是316Hz。

將MOD端電壓設定為0.1VSET~0.9VSET可給出0%~100%的占空比。根據給定的R3、R4和P1的值,調節P1可得到的占空比範圍是0%~35%。

LTC6992 OUT端子具有很快的回應速度和±20mA的驅動能力,可在100ns內使Q1 MOSFET Si2312DS開通或關斷。大多數應用並不需要這麼快的速度,這就意味著可通過D1、D2、R8、R9和C3對Q1的開/關速度進行調節。依據圖中給定的值,上升/下降時間約為400ns,這已足夠查看大多數DC/DC轉換器的穩定性問題或PCB佈局問題使用。對於給定的Si2312DS來說,通過它的脈衝電流可達8A。更高的電流也是可能的,但在計算負載電阻的時候需要考慮到MOSFET的Rdson對電壓降的影響。當要用於低壓應用中時,可以選擇具有更低Rdson和更小QG的MOSFET。

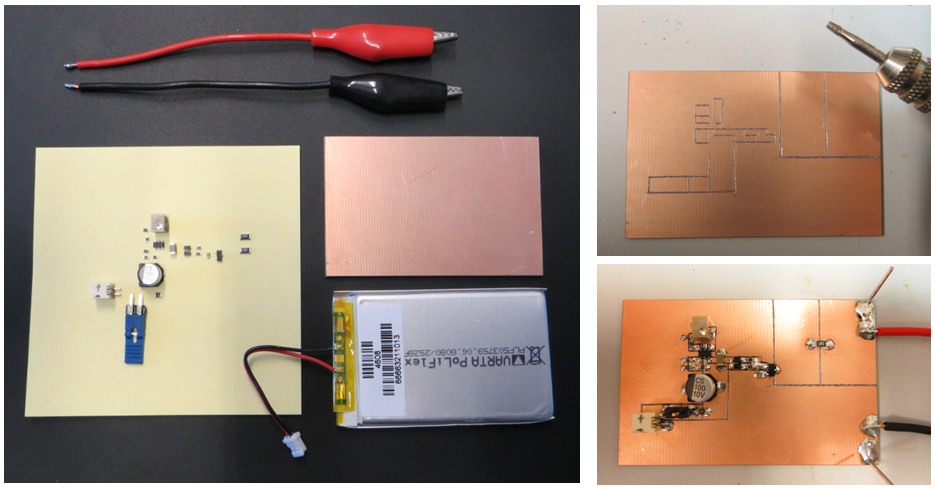

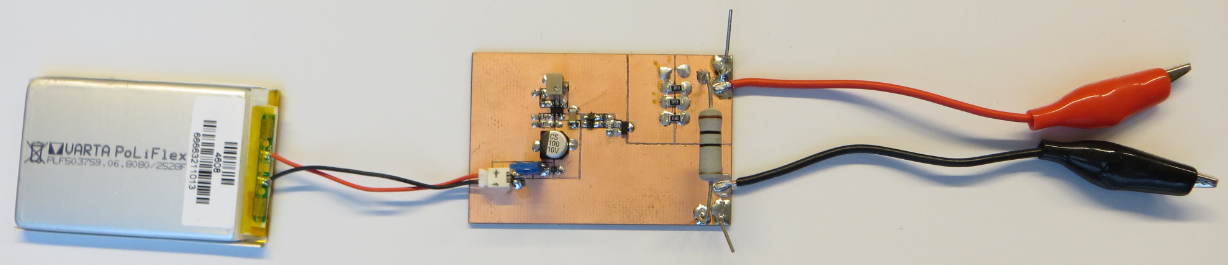

使用鋰離子電池來為此電路供電是一種很方便的選擇,這可使得整個電路是完全孤立的,可以避免接地設備帶來的地彈問題。此電路的設計是電壓不敏感的,電池電壓的變化不會影響到頻率和占空比的設定,整個電路的電流消耗約為0.4mA,電池使用時間可以很長。

圖47顯示了此電路的一種可能的PCB佈局 :

Technical Document Image Preview

圖47 :快速負載瞬變工具的PCB佈局

確保負載和MOSFET之間路徑的低阻抗是很重要的。大面積的銅箔被保留著,以便可以焊接更多的並聯負載電阻。靜態負載電阻可以是固定的,也可以是可變的。

下麵是元件清單:

Item

Value

Type or Part number

R1

1Ω ~ 25Ω fixed or variable power resistor

Leaded 10W or Rheostat variable 25W

R2

SMD power resistors 1Ω ~ 10Ω 0.25W/0.75W/2W

1206 0.25W / 1210 0.75W / 2512 2W

R3

100k 1% 0.1W

0603

R4

75k 1% 0.1W

0603

R5

10k 1% 0.1W

0603

R6

6.8k 1% 0.1W

0603

R7

22k 1% 0.1W

0603

R8

68R 1% 0.1W

0603

R9

470R 1% 0.1W

0603

R10

3.3R 1% 0.1W

0603

P1

200K TRIMMER, 5 TURN SMD

Bourns 3214W-1-204E

C1

100µF/10V 6.3X5.2 electrolytic capacitor SMD

Panasonic MCESL10V107M6.3X5.2

C2

22µF/16V 1206 X5R

Murata GRM31CR61C226KE15L

C3

1nF/50V X7R

0603

D1, D2

200V/200mA fast diode SOD323

NXP BAS321

SW

Jumper header + jumper 1ROW, 2.54MM

MOLEX 90120-0126

Q1

20V / 33mΩ Rdson N-MOSFET SOT23-3

Vishay Si2312DS

IC1

Voltage controlled PWM generator, SOT-23-6

Linear LTC6992CS6-1#TRMPBF

Battery

3.7V nom. 1250mAh Li-Ion battery

Varta PLF503759.06.8080/2528F or similar

因為電路很簡單,完全有可能自己用手工就在覆銅板上把電路雕刻出來了。下面的圖片就是製作此工具需要用到的全部原材料和手工雕刻出來的PCB :

Technical Document Image Preview

圖 48

組裝完成以後的工具看起來是這個樣子:

transient tester_1.PNG

圖 49

用電流探頭套住負載瞬變工具的引線對負載階躍電流進行測量是很方便的。由於電流探頭是隔離式的,其好處是不會在測量系統中引入地回路,但它卻可能在負載階躍電路中引入額外的電感,這在上升/下降速度非常快(~100ns)的測試中就可能改變階躍電流的波形,而且也不是所有的電流探頭都有足夠的頻寬可用於測量很快的上升和下降速度。

圖50顯示了一種可能的通過電流檢測電阻測量電流的方法。

Technical Document Image Preview

圖 50

假如示波器各通道之間是共地的,那就絕對需要將檢測電阻的地和電壓探頭的地連接在同一個接地點上。即便是極小的阻抗存在於這些接地點之間,也會在電流和電壓探頭的接地點之間形成不同的電位差,並在示波器上對電壓波形構成影響,這可很容易地通過連接/斷開示波器的電流檢測連接器並且分別記錄下相應的電壓波形進行測試。假如電壓波形有改變,那就存在地回路上的電流。

Technical Document Image Preview

圖51:通過電流檢測電阻進行電流測量

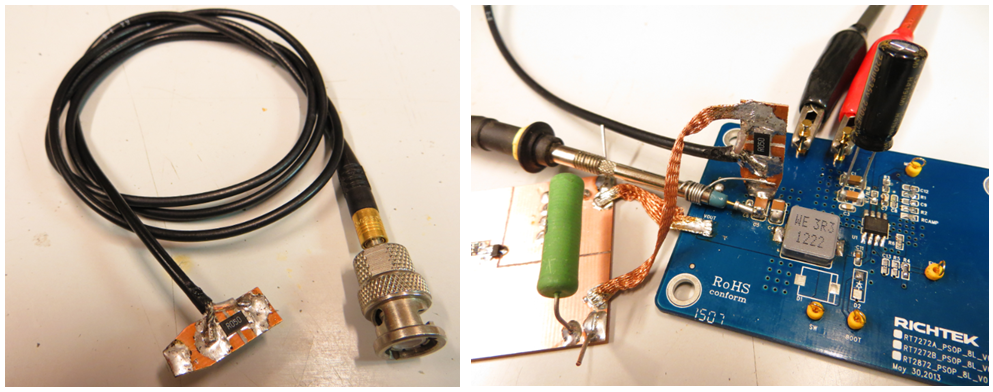

圖51顯示了用於電流檢測的工具和上升/下降速度很快時的測量方法,最好是將示波器的電流檢測端子設定為50Ω以避免由於電纜上的反射信號可能導致的振鈴過程,要注意這會輕微地降低電流檢測的精度。

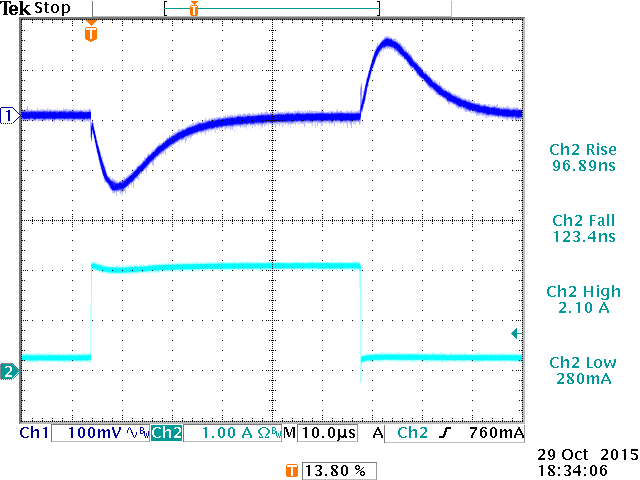

圖52 :使用電流檢測電阻測量超快速負載階躍的結果

9. 立錡負載瞬態測試工具

立錡已經按照第8章所述的DIY工具的原理開發了獨特的負載瞬態測試工具,下圖是該工具的圖片,其中還有一些簡單的說明。

Adobe Systems

圖53: 立錡負載瞬態測試工具及其簡單說明

此工具使用一片MCU作為核心,它以一定的占空比使MOSFET開關接通和斷開。借助一些跳線器,7種不同的負載電阻可供使用者選用。有一隻可調的10Ω 功率電阻作為靜態負載一直存在著。該工具能夠生成非常快的負載階躍脈衝(大約500ns的上升/下降時間),脈衝重複週期和占空比均可通過按鍵進行調節。 工具使用電池作為電源,因而很容易就可以和你系統中的任何一個電壓轉換器配合工作。
關於該工具的更多資訊,請參閱http://www.richtek.com/Design Support/Reference Design/RD0004



10. 結論

使用快速負載階躍對DC/DC轉換器進行測試以判定其環路穩定性問題、輸入電源的穩定性問題、斜坡補償問題、負載調整特性問題和PCB佈局問題是快速而方便的方法。要想尋找到問題的根源,對轉換器的工作方式有基本的瞭解是必須的,遵從某些基本的規則可使快速負載瞬變測試所凸顯出來的問題變得更容易被理解。你自己就可以手工製作出用於進行快速負載瞬變測試的小工具,你也可以使用立錡為此目的而特別開發的專用工具,它們都非常方便攜帶,適用於絕大多數DC/DC轉換器的快速檢測中。




相關資源
立錡科技電子報 訂閱立錡科技電子報
檔案下載 PDF 下載




TOP
