RT1985/RT1986/RT1987/RT1988 理想二极体保护开关:设计考量与应用范例


Shihchun Liu | AN089 March 2026

Technical Document Image Preview

在现代电子系统中,高效的电源管理对于确保系统稳定运作与延长电池寿命至关重要。保护开关可简化不同负载的电源控制与防护,已成为关键器件之一。与分离式 MOSFET 方案相比,整合型保护开关具有体积小、保护功能强、设计简化等优势。

立錡推出的 RT1985/RT1986/RT1987/RT1988 是高效能理想二极体保护开关,专为现代电子系统中的 USB-C/Thunderbolt 电源传输、Docking Station、Power ORing 架构所设计。本篇应用笔记将介绍产品特性、应用案例与设计重点。



1 保护开关的关键功能特性

RT1985/RT1986/RT1987/RT1988 具备低正向压降、可调软启动、启动短路保护及完整的异常防护功能,可有效简化电源路径管理设计并提升整体系统可靠性。相较于分离式 MOSFET 解决方案,RT1985/RT1986/RT1987/RT1988 提供更小的封装尺寸、更佳的整合性与更强的保护功能。

Product

Operation Vin

Maximum Continuous Current

OVP Threshold

Package

RT1985

3.4V to 23V

8A

Fixed

VDFN-12TL 3x3

RT1986

3.4V to 23V

5.5A

Fixed

VDFN-12TL 3x3

RT1987

3.4V to 32V

8A

Programmable

VDFN-12T1L 3x3

RT1988

3.4V to 53V

8A

Programmable

VDFN-20TL 5.2x4

A screenshot of a computer

AI-generated content may be incorrect.

图1. 保护开关的功能特性


1.1 电源控制(开关控制)

保护开关不需要机械性继电器,即可简单地实现负载的电源接通与断开控制,有助于电源排序与动态功率管理。RT1985/RT1986/RT1987/RT1988 透过主动高电位(active-high)的 EN 引脚,精准控制电源通路开启时机。当 EN 为高电位且输入电压高于 UVLO 门槛时,电源通道会在给定的延迟时间后启动,并具备可控的上升电压斜率,确保上电过程稳定可。

A screenshot of a computer

AI-generated content may be incorrect.

2. 保护开关的啟用控制


1.2 可程式化软启动与浪涌电流控制

许多保护开关透过控制闸极驱动电压来实现内建软启动功能,让输出电压与电流平滑上升。RT1985/RT1986/RT1987/RT1988 支援外部软启动电容,设计者可透过软启动电容, 设计输出电压斜率并限制浪涌电流,避免对主电源线路造成干扰,特别适用于大电容负载系统。详细设计建议请参考产品规格书。

A diagram of a device

AI-generated content may be incorrect.

3. 不具备浪涌电流控制的启动

Technical Document Image Preview

4. 具备浪涌电流控制的启动

A screen shot of a computer

AI-generated content may be incorrect.

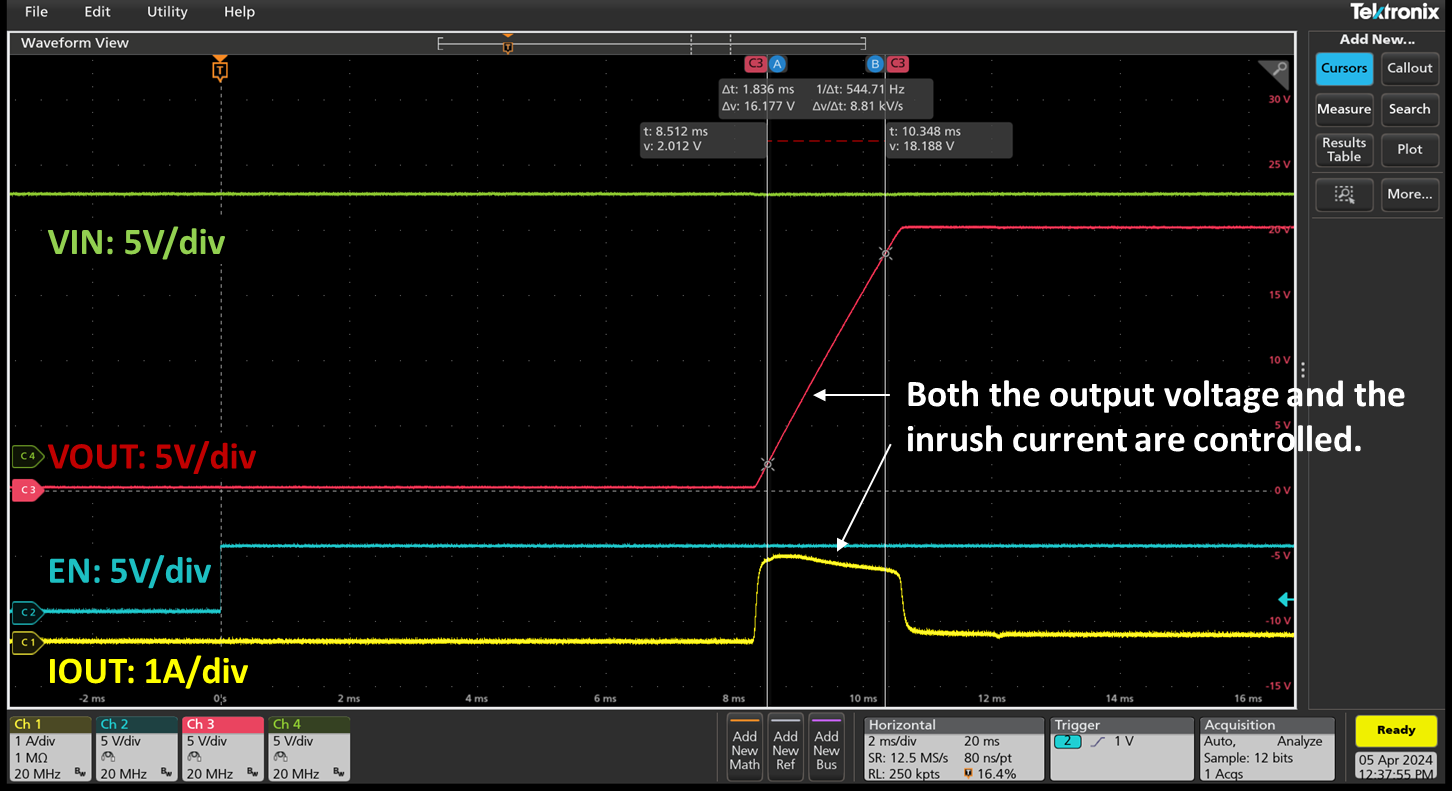

图5. RT1985 的软启动测试結果


1.3 启动短路保护 (SCP)

在启动过程中,RT1985/RT1986/RT1987/RT1988 会持续监控输出电流。若侦测到异常的浪涌电流或硬短路(Hard Short),装置将主动关闭输出并在给定的延迟时间后自动重启(Auto Retry),即使在故障条件下也能提供安全保护。

A black background with red and blue text

AI-generated content may be incorrect.

6. 以 MOSFET 作为保护开关的应用

A screenshot of a computer

AI-generated content may be incorrect.

图7. 使用 RT1985/RT1986/RT1987/RT1988 作为保护开关的应用

A screen shot of a computer

AI-generated content may be incorrect.

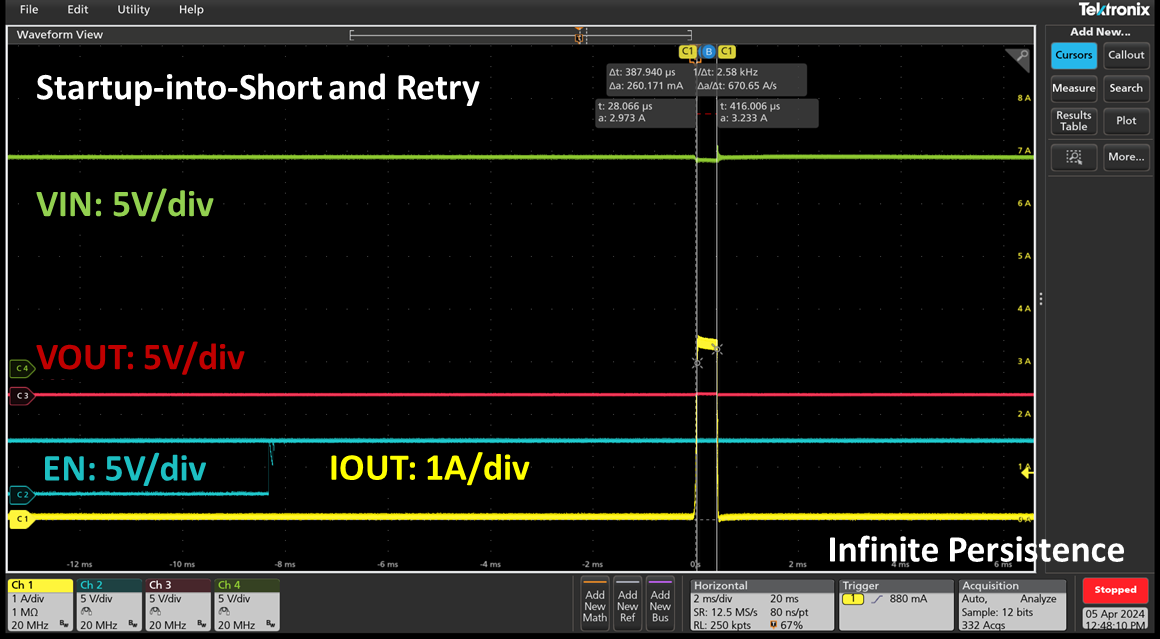

图8. RT1985 启动时遇短路与重新启动的测试结果


1.4 反向电流阻断

在多电源备援或 ORing 系统中,防止电流回流至输入端是很重要的条件。RT1985/RT1986/RT1987/RT1988 具备 Ideal Diode 真实反向电流阻断(TRCB)功能,能稳定控制正向压降并有效防止电流自 VOUT 回灌至 VIN,是实现多源供电应用的关键技术。

A diagram of electrical wiring

AI-generated content may be incorrect.

图9. 从输出端回灌至输入端的反向电流阻断

A screen shot of a computer

AI-generated content may be incorrect.

10. RT1985 反向电流阻断保护测试结果


1.5 过电压保护 (OVP)

RT1985/RT1986/RT1987/RT1988 整合输入过电压保护功能,当输入电压超过阈值时,会自动切断电源通路,避免下游电路受损。此功能特别适用于 USB-C 与多源供电架构,能有效因应来自不稳定输入源的电压冲击。

A black screen with red and green text

AI-generated content may be incorrect.

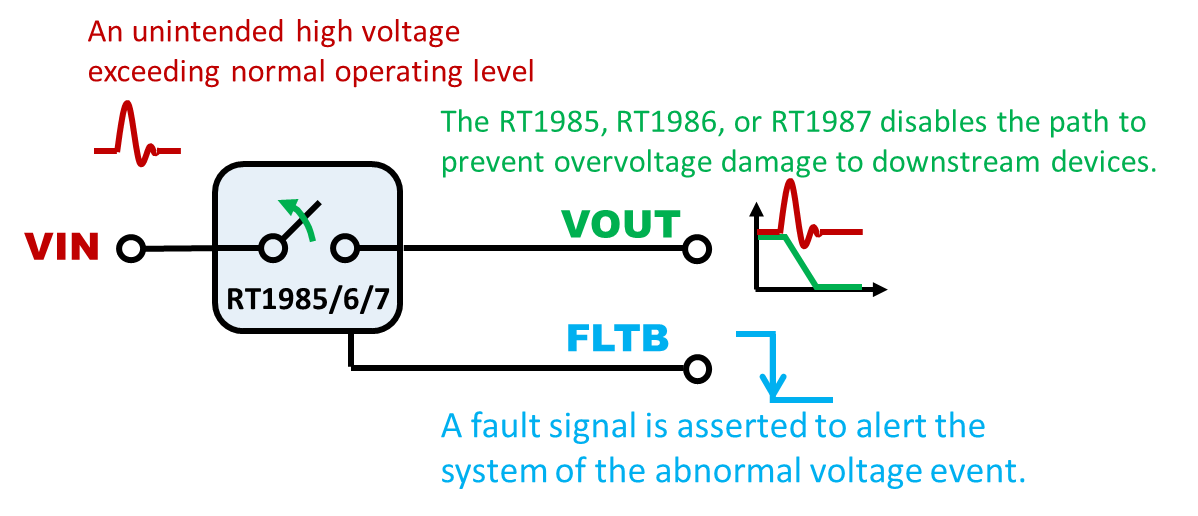

图11. 输入电压过高时的过电压保护机制

Technical Document Image Preview

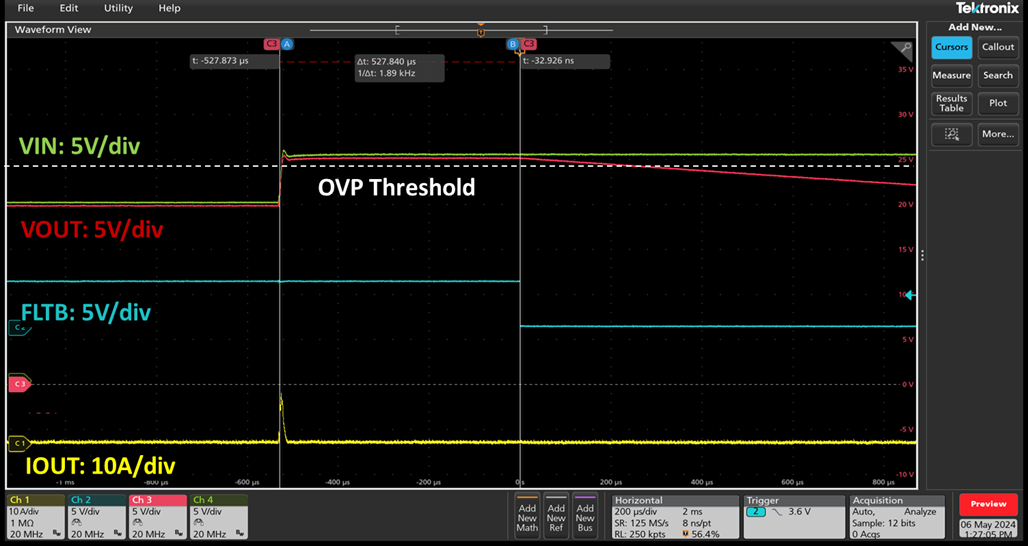

图12. RT1985 过电压保护测试结果


1.6 过温关机保护

高阶保护开关通常内建温度监控机制。当晶片温度超过安全阈值(约 140°C)时,RT1985/RT1986/RT1987/RT1988 会自动关闭输出,并启动错误提示,以防止永久性损坏,进一步提升系统可靠性。

A screen shot of a computer

AI-generated content may be incorrect.

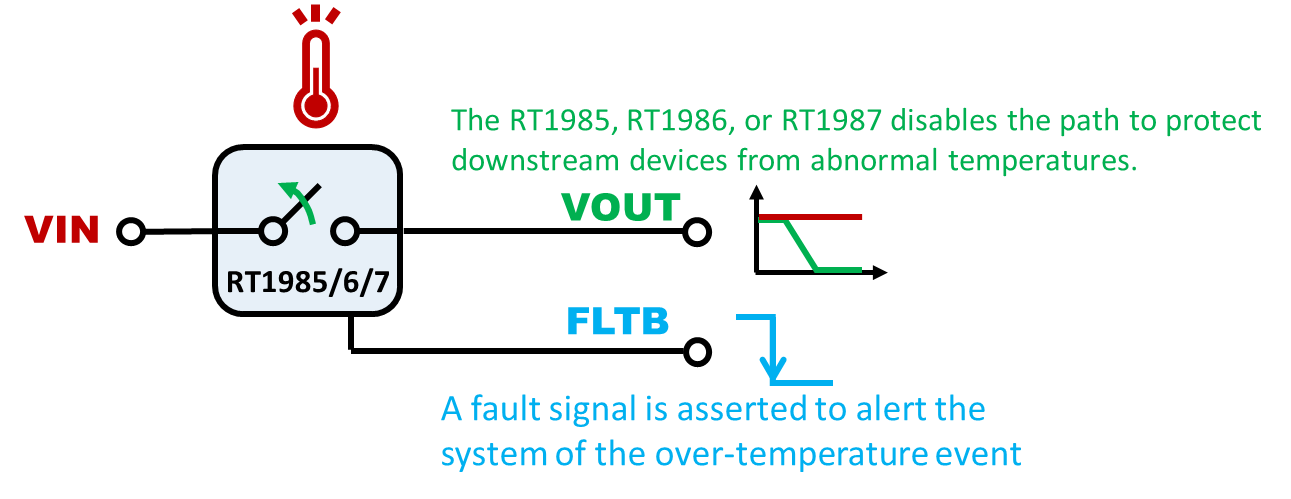

图13. 异常高温状况下的过温保护机制

A screen shot of a graph

AI-generated content may be incorrect.

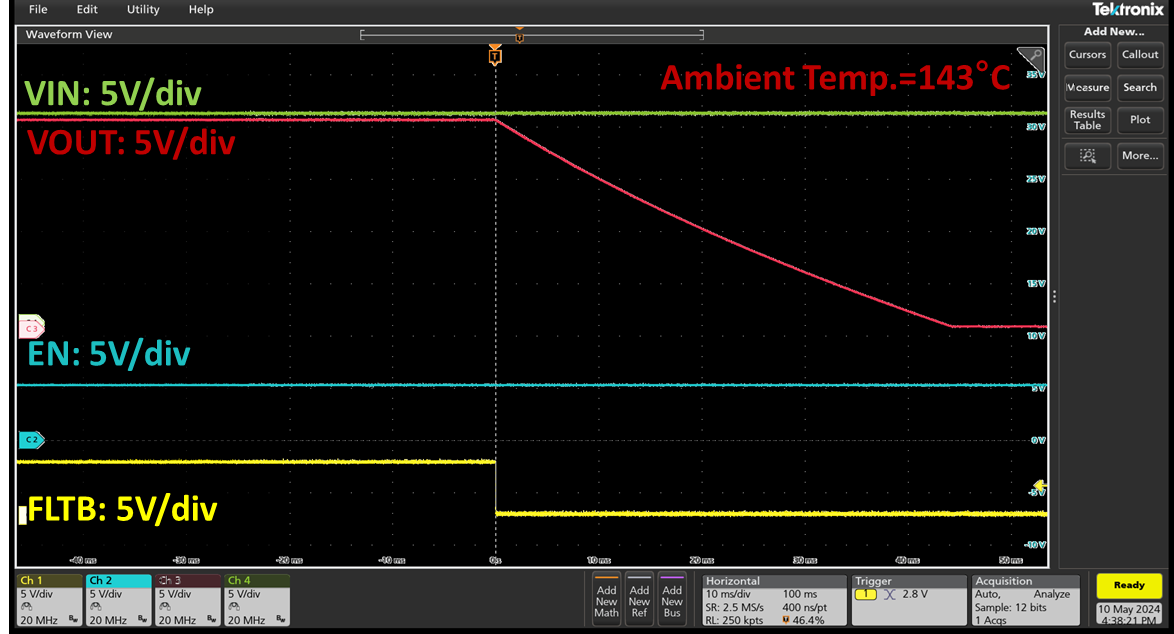

14. RT1985 过温保护测试結果


1.7 低导通电阻 (20mΩ)

RT1985/RT1986/RT1987/RT1988 采用先进工艺设计,将内部 MOSFET 导通电阻 (RON) 压低至 20mΩ,降低在传输高电流时所产生的功率损耗 (P = I²R)。这不仅减少器件发热,还能提高整体散热效率。


1.8 极低静态电流

RT1985/RT1986/RT1987/RT1988 具备极低的静态电流设计,意味着在无负载或轻负载条件下,IC 本身的耗电量极低,进一步优化整机功耗表现,延长电池使用,适合应用于便携式装置(如笔电、平板)。



2 应用范例

2.1 USB-C / Thunderbolt Sink 电源应用

保护开关在 USB-C 与 Thunderbolt 应用中扮演关键角色,不仅提供电源控制功能,也可保护系统在动态功率协商过程中避免浪涌与反灌风险。RT1985 可同时管理 Sink 与 Source 电源路径,应用于双埠 USB PD 装置中。

Technical Document Image Preview

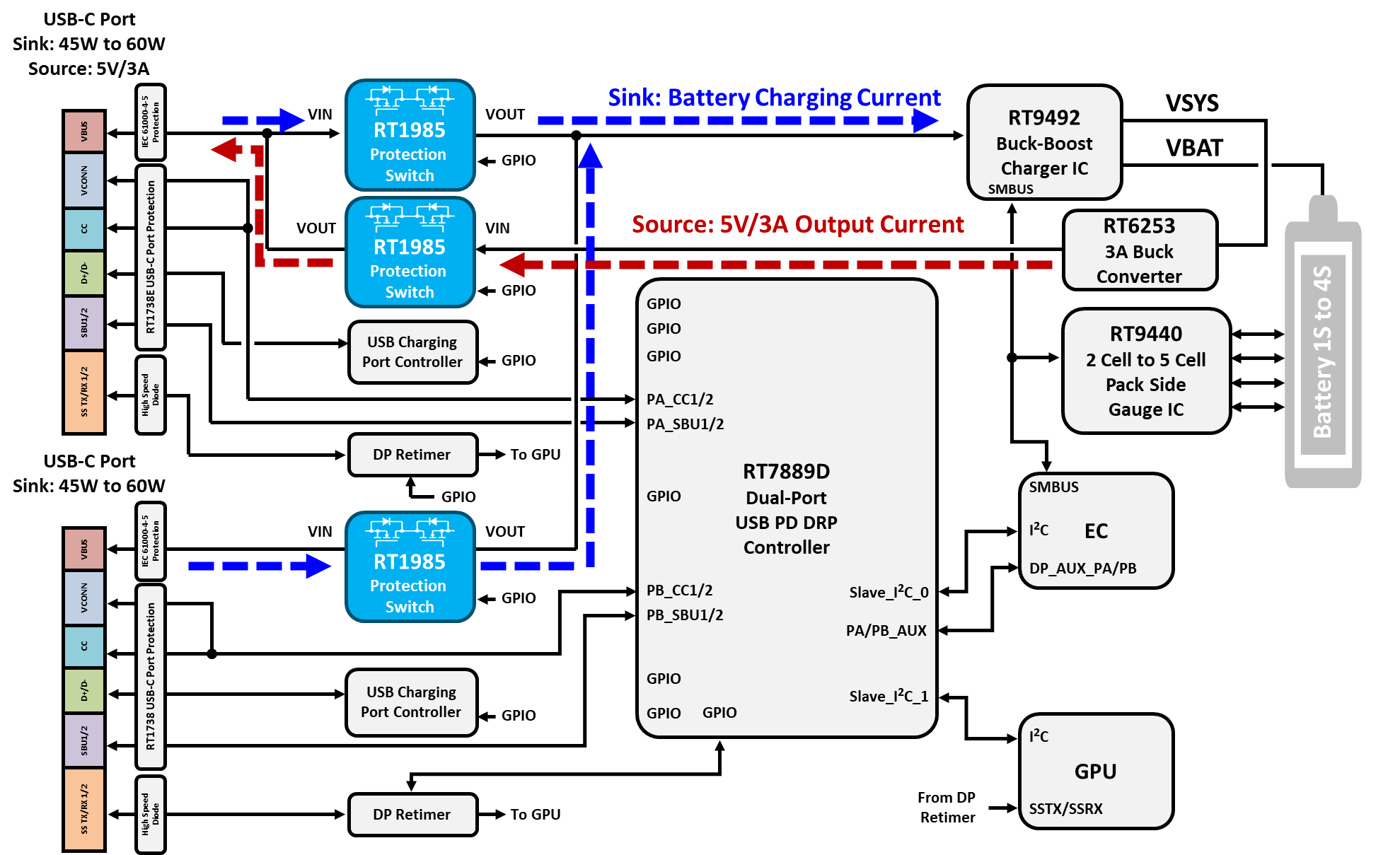

15. RT1985 应用于双埠 USB PD 系统中的 Sink 与 Source 控制

注:上述系统图仅供参考,实际应用需依照产品规格调整。若需协助,请联系立錡业务窗口。


2.2 扩展底座 Docking Station

在笔电与平板扩展底座设计中,保护开关可用于选择性启用各项 I/O 埠或周边设备,提升系统功耗效率、降低待机损耗、实现故障隔离。


2.3 多电源 ORing 应用

具备真实反向电流阻断能力的保护开关,能实现可靠的多电源 ORing 应用。无论是交流转接器、电池或备援供电,皆可实现顺畅切换,确保电源不中断并提升系统稳定性。



3 结论

适当地整合保护开关可提升系统可靠性、简化电源设计,并优化整体效能。在电源架构日益复杂的今天,保护开关已成为智慧电源管理中不可或缺的一环。RT1985/RT1986/RT1987/RT1988 结合理想二极体反向阻断、可调软启动、完整保护功能与小型封装设计,是 USB-C、Docking Station 与 Power ORing 等高需求应用的理想选择,协助设计者简化开发流程、提升产品可靠度与使用者体验。
