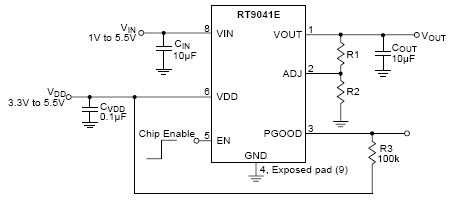

RT9041E

500mA, 低输入, 低压差, 外偏置线性稳压器

RT9041E
New

RT9041E 是外加驱动偏置电源的低输入、低压差线性稳压器。外加偏置的作用是为内部N沟道调整管提供驱动电源，这使之成为从低输入电压获取低输出电压应用的理想选择。RT9041E 提供从 1V 至 2V 的恒定电压版本，其间增幅为 0.1V，其输出电压还可使用外部电阻进行调节。它具有电流限制和热关机保护特性，使之在故障状态下能得到保护。RT9041E 的封装为 WDFN-8L 2x2。

应用

  • 机顶盒
  • 笔记本电脑
  • VID 电源
  • PDA
  • 移动电话
  • 使用外偏置的低压差稳压器

主要规格

RT9041E
Status Active
Vin (min) (V) 1
Vin (max) (V) 5.5
Vout (min) (V) 0.8
Vout (max) (V) 2.5
Output Adj. Method Fixed;Resistor
Accuracy (+/- %) 2
Iout (max) (mA) 500
Iq (typ) (uA) 160
Vdropout @ rated current (typ) (mV) 300 @ 0.5A
Cout Type Ceramic
Features Enable Input;OCP;Power Good;Stable with Ceramic Capacitor
Package Type WDFN2x2-8

关键特性

  • 输出电压精度：±2%

  • 无最小负载要求

  • 输入电压范围：1V~5.5V

  • 偏置输入电压范围：3V~5.5V

  • PGOOD 开漏输出

  • 同时支持恒定/可调输出电压模式

  • 低电流消耗

  • 关机最大电流消耗：5μA

  • 符合 RoHS 规范，不含卤素

Application Notes

Datasheet

DS9041E-03.pdf

Datasheet

DS9041E-03.pdf

RT9041E-10GQW
Package Type:WDFN2x2-8
样品 购买
RT9041E-12GQW
Package Type:WDFN2x2-8
样品 购买
