2.95V~6V 输入、2A 输出、2MHz 的同步Buck转换器

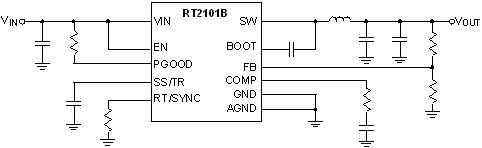

RT2101B

RT2101B 是高效率的降压转换器，可在 2.95V~6V 输入电压范围内工作，具有 2A 电流负载能力。
RT2101B 在全负载范围内的输出电压精度为 ±2.5%；其工作频率为 2MHz，容许使用小尺寸的电感；其集成化开关的导通阻抗为 45mΩ，静态电流消耗为 550μA，使其效率达到了最优化。
RT2101B 的欠压锁定保护电压为 2.7V，通过对 EN 端外接电阻网络的可间接实现欠压锁定电压的调节。
RT2101B 具有电感电流限制保护、欠压锁定保护和过热关机保护等功能，其过热保护温度阈值为 145°C。
RT2101B 采用 WQFN-16L 3x3 封装供货。

应用

低压、高密度电源系统
分布式电源系统
负载点转换器

主要规格

	RT2101B
Status	Active
Vin (min) (V)	2.95
Vin (max) (V)	6
Number of Outputs	1
Vout (min) (V)	0.827
Vout (max) (V)	3.6
Output Adj. Method	Resistor
Iout (max) (A)	2
Current Limit (typ) (A)	3.4
Freq (typ) (kHz)	1000
Freq (min) (kHz)	700
Freq (max) (kHz)	2000
Ext Sync	Yes
Ron_HS (typ) (mOhm)	45
Ron_LS (typ) (mOhm)	42
Iq (typ) (mA)	0.55
Features	AEC-Q100;Adjustable Frequency;Adjustable Soft-Start;Current Mode Control;Cycle-by-Cycle Current Limit;Enable Input;External Synchronization;OCP;OTP;Power Good
Package Type	WQFN3x3-16
