RT5713/RT5714

静态耗电 360nA 的 0.5A/1A nanoPower Buck 转换器

RT5713/RT5714
New

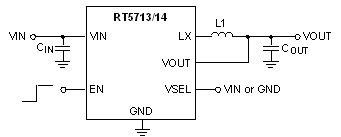

RT5713/14 是静态耗电只有 360nA 的高效同步 Buck 转换器，即使负载电流低达 10mA 时也能保持其很高的转换效率。其输入电压范围为 2.2V~5.5V，输出电压为两档可选，通过电压选择引脚 VSEL 即可进行设定，负载能力可达 0.5A/1A。
它采用滞回式固定导通时间（HCOT）控制架构，内置补偿电路，在全负载范围内和各种输出电容配置下都具有很好的瞬态响应特性。
RT5713/14 以 WL-CSP-6B 1.415x0.885(BSC) 和 WDFN-6L 2x2 两种封装形式供货。

应用

  • 手持式设备
  • 便携式仪器
  • 电池供电设备
  • 可穿戴设备
  • 物联网设备

主要规格

RT5713 RT5714
Status Active Active
Vin (min) (V) 2.2 2.2
Vin (max) (V) 5.5 5.5
Number of Outputs 1 1
Vout (min) (V) 0.525 0.525
Vout (max) (V) 4 4
Output Adj. Method Fixed Fixed
Iout (max) (A) 0.4 0.6
Current Limit (typ) (A) 0.78 1.2
Freq (typ) (kHz) 1200 1200
Ext Sync No No
Ron_HS (typ) (mOhm) 300 300
Ron_LS (typ) (mOhm) 170 170
Iq (typ) (mA) 0.00036 0.00036
Features I2C;OCP;OTP;OVP;UVP I2C;OCP;OTP;OVP;UVP
Package Type WDFN2x2-6;WL-CSP1.415x0.885-6(BSC) WDFN2x2-6;WL-CSP1.415x0.885-6(BSC)

关键特性

  • 输入电压范围：2.2V~5.5V

  • 可选输出电压范围：0.525V~4V

  • 通过 VSEL 在两个输出电压中进行选择

  • 静态耗电：360nA（典型值）

  • PSM 工作模式

  • 内部补偿

  • 输出端放电

  • 过流保护

  • 过热保护

  • 负载能力
    ►RT5713：400mA，峰值 0.5A
    ►RT5714：600mA，峰值 1A

  • 输入欠压闭锁保护

  • 输出电压动态可调

  • 6 引脚、0.35mm 间距 WL-CSP 封装

  • 方案尺寸可小于 7mm2
