18V, 10A, 500kHz, ACOT^® 同步 Buck 转换器

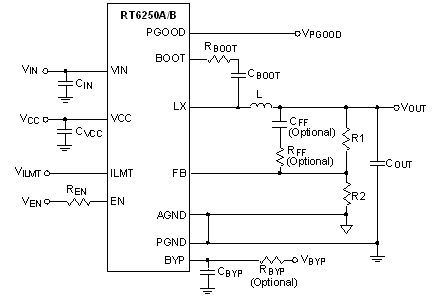

RT6250A/RT6250B

RT6250A/B 是简单易用的 10A 同步 Buck 转换器，输入电压范围为 4.5V~18V，内建 0.6V 参考电压源，集成低 R_DS(ON) MOSFET 功率开关以获得高转换效率，使用晶核倒装的 UQFN-12HL 3x3 封装，以改进型固定导通时间（ACOT^®）控制架构提供超快的瞬态响应速度，外围组件少，在各种运作条件下都具有几乎不变的开关工作频率。RT6250A 在轻载模式下自动进入 PSM 工作模式以维持高转换效率；RT6250B 采用强制 PWM 工作模式，可满足严格的电压调节精度要求。它对上、下桥的电流都进行检测以获得强劲的过流保护性能，每个周期都进行的过流保护可最大程度地防范输出短路、过流和电感饱和等现象可能导致的灾难性后果。内建的软启动功能可避免启动期间出现的浪涌电流。它还具有输入欠压锁定保护、输出欠压/过压保护、过热保护 (热关机) 等安全机制，确保其在各种工作条件下均可稳定运行。RT6250A/B 以 UQFN-12HL 3x3 (FC) 封装供货。

应用

工商业低功率系统
计算机外设
液晶显示器和电视机
节能电器设备
高性能 DSP、FPGA 和 ASIC 供电
网络通信设备

主要规格

	RT6250A	RT6250B
Status	Active	Active
Vin (min) (V)	4.5	4.5
Vin (max) (V)	18	18
Number of Outputs	1	1
Vout (min) (V)	0.6	0.6
Vout (max) (V)	6	6
Output Adj. Method	Resistor	Resistor
Iout (max) (A)	10	10
Current Limit (typ) (A)	10;12;8	10;12;8
Freq (typ) (kHz)	500	500
Ext Sync	No	No
Ron_HS (typ) (mOhm)	20	20
Ron_LS (typ) (mOhm)	10	10
Iq (typ) (mA)	0.13	0.13
Features	ACOT Control;Adjustable Current Limit;Cycle-by-Cycle Current Limit;Enable Input;Fast Transient Response;Force PWM;OCP;OTP;OVP;PSM;Power Good;Stable with Ceramic Capacitor;UVP;Ultrasonic Mode Control	ACOT Control;Adjustable Current Limit;Cycle-by-Cycle Current Limit;Enable Input;Fast Transient Response;Force PWM;OCP;OTP;OVP;Power Good;Stable with Ceramic Capacitor;UVP
Package Type	UQFN3x3-12H(FC)	UQFN3x3-12H(FC)
