18V, 6A, 500kHz, ACOT^® Buck轉換器

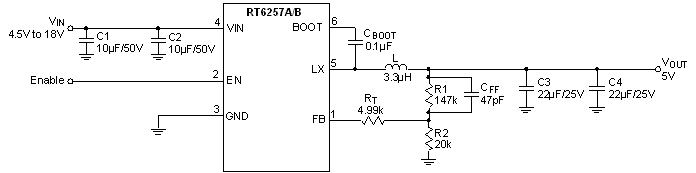

RT6257A/RT6257B

RT6257A/B是高性能的同步Buck轉換器，負載能力6A，輸入電壓範圍為4.5V~18V，集成了低R_DS(ON) MOSFET功率開關、0.6V參考電壓源、自舉二極體，構成了非常緊湊的方案。它採用改進型固定導通時間（ACOT^®）控制架構，具有超快瞬態回應能力，週邊元件少，在各種工作條件下的穩態工作頻率幾乎恒定不變，解決EMI問題的濾波器設計相對容易。它具有獨立的使能控制，方便進行時序控制；有1.5ms軟起動設計可限制啟動期間的衝擊電流；具有逐週期電流限制保護、欠壓保護、輸入欠壓鎖定保護和過熱保護特性，其封裝形式為TSOT-23-6(FC)。

應用

機上盒
可擕式電視機
無線接入路由器
數據機
液晶電視機

主要規格

	RT6257A	RT6257B
Status	Active	Active
Vin (min) (V)	4.5	4.5
Vin (max) (V)	18	18
Number of Outputs	1	1
Vout (min) (V)	0.6	0.6
Vout (max) (V)	5	5
Output Adj. Method	Resistor	Resistor
Iout (max) (A)	6	6
Current Limit (typ) (A)	8.5	8.5
Freq (typ) (kHz)	500	500
Ext Sync	No	No
Ron_HS (typ) (mOhm)	30	30
Ron_LS (typ) (mOhm)	20	20
Iq (typ) (mA)	0.115	0.115
Features	ACOT Control;Cycle-by-Cycle Current Limit;Enable Input;Fast Transient Response;OTP;PSM;Power Good;SCP;Stable with Ceramic Capacitor;UVP	ACOT Control;Cycle-by-Cycle Current Limit;Enable Input;Fast Transient Response;OTP;PSM;Power Good;SCP;Stable with Ceramic Capacitor;UVP
Package Type	TSOT-26(FC)	TSOT-26(FC)
