2A, 18V, 340kHz 同步降壓型 DC/DC 轉換器

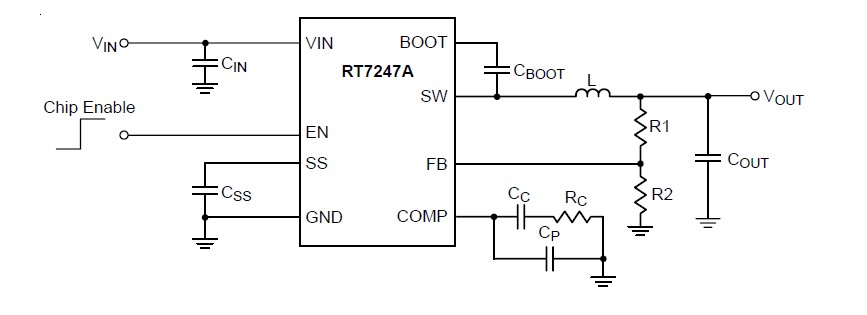

RT7247A

RT7247A為高效率的DC/DC單晶片同步整流降壓式轉換器，輸入電壓範圍從4.5V至18V，輸出電流至2A。RT7247A的電流模式架構與外部的補償機制可因應大範圍的輸入與負載變化的暫態回應進行優化的補償。逐週期形式的限流機制可在輸出短路時提供電路保護作用，緩啟動機制則可消除啟動瞬間的輸入電流湧浪的問題。此外RT7247A提供低電壓保護與熱關斷保護功能，低電流關斷模式(<3μA)則可斷開與輸出的連接，實現簡易的電池供電系統中的電源管理。RT7247A採用SOP-8（裸露焊盤）的封裝規格。

應用

Wireless AP/Router
Set-Top-Box
Industrial and Commercial Low Power Systems
LCD Monitors and TVs
Green Electronics/Appliances
Point of Load Regulation of High-Performance DSPs

主要規格

	RT7247A
Status	Active
Vin (min) (V)	4.5
Vin (max) (V)	18
Number of Outputs	1
Vout (min) (V)	0.8
Vout (max) (V)	15
Output Adj. Method	Resistor
Iout (max) (A)	2
Current Limit (typ) (A)	4
Freq (typ) (kHz)	340
Ext Sync	No
Ron_HS (typ) (mOhm)	150
Ron_LS (typ) (mOhm)	130
Iq (typ) (mA)	0.8
Features	Adjustable Soft-Start;Current Mode Control;Cycle-by-Cycle Current Limit;Enable Input;Force PWM;OCP;OTP;Stable with Ceramic Capacitor;UVP
Package Type	PSOP-8
