2A, 18V, 700kHz ACOT® 同步降壓型 DC/DC 轉換器

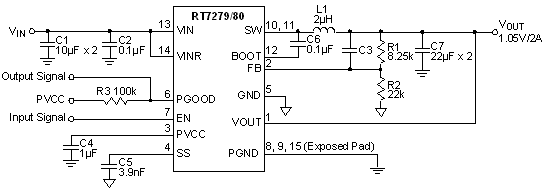

RT7274/RT7279/RT7280/RT7281

RT7274/79/80/81 系列為ACOT(Advanced Constant On-Time)操作模式之同步整流降壓式直流轉換器，輸入電壓4.5V至18V範圍內，最大電流輸出為2A。系統操作於ACOT模式下可在廣負載變動範圍內提供良好的暫態回應，並於輸出電容的選擇上可選用具較小ESR的陶瓷電容，並確保整體系統表現的穩定性。此外，RT7274/79/80/81 在輸入與負載變動情形下仍能提供良好的固定操作頻率表現，內建的整流開關可允許在輸出在全負載變動範圍內提供良好的轉換效率。藉由偵測同步整流開關的端電壓可達到逐週期形式的限流機制，並可藉由外部的電容設計達到緩啟動效果，消除啟動時產生過大的輸入電湧。在保護機制方面，RT7274/79/80/81 均有過溫保護功能，而RT7279/80 則另含有輸出過電壓保護功能。

應用

工業和商用低功率系統
電腦週邊
液晶顯示器和電視
節能電器設備
高性能 DSP、FPGA、ASIC 使用的負載點調節器

主要規格

	RT7274	RT7279	RT7280	RT7281
Status	Active	Active	Active	Active
Vin (min) (V)	4.5	4.5	4.5	4.5
Vin (max) (V)	18	18	18	18
Number of Outputs	1	1	1	1
Vout (min) (V)	0.765	0.765	0.765	0.765
Vout (max) (V)	8	8	8	8
Output Adj. Method	Resistor	Resistor	Resistor	Resistor
Iout (max) (A)	2	2	2	2
Current Limit (typ) (A)	3.5	3.5	3.5	3.5
Freq (typ) (kHz)	700	700	700	700
Ext Sync	No	No	No	No
Ron_HS (typ) (mOhm)	150	150	150	150
Ron_LS (typ) (mOhm)	105	105	105	105
Iq (typ) (mA)	0.7	0.7	0.7	0.7
Features	ACOT Control;Adjustable Soft-Start;Cycle-by-Cycle Current Limit;Enable Input;Fast Transient Response;OCP;OTP;PSM;Power Good;Stable with Ceramic Capacitor;UVP	ACOT Control;Adjustable Soft-Start;Cycle-by-Cycle Current Limit;Enable Input;Fast Transient Response;Force PWM;OCP;OTP;Power Good;Stable with Ceramic Capacitor;UVP	ACOT Control;Adjustable Soft-Start;Enable Input;Fast Transient Response;OCP;OTP;PSM;Power Good;Stable with Ceramic Capacitor;UVP	ACOT Control;Adjustable Soft-Start;Enable Input;Fast Transient Response;Force PWM;OCP;OTP;Power Good;Stable with Ceramic Capacitor;UVP
Package Type	PSOP-8	TSSOP-14(PP);WDFN3x3-10	TSSOP-14(PP);WDFN3x3-10	PSOP-8

關鍵特性

具ACOT™ 操作模式提供快速的暫態回應
4.5V 至 18V 輸入電壓範圍
最大2A 輸出電流
具有針對低責任週期的應用的高效率內置N-MOSFET
105mΩ的內部低端N-MOSFET
進階的固定導通時間控制
允許陶瓷電容作為輸出電容
700kHz切換頻率
可調輸出電壓範圍0.765V 至 8V
可調整設計的緩啟動機制
逐週期電流限制
輸入欠壓閉鎖
過溫保護
符合RoHS規範與無鹵特性
