2A, 24V, 400kHz 降压型 DC/DC 转换器

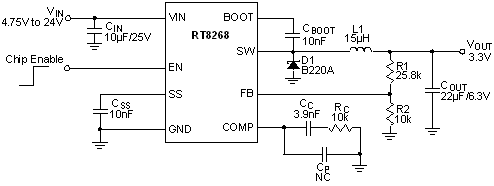

RT8268

RT8268为允许高电压输入的降压型 DC/DC 转换器，可输入电压范围4.75V至24V，输出电流可至2A，其电流模式的操作提供快速的瞬时响应与简易的回路稳定架构。RT8268具有可设计的缓启动功能以因应用户的不同需求，此外并提供了逐周期形式的限流机制与热关断保护功能。操作于关机模式时，只有22μA的低电流消耗。RT8268采用SOP-8与MSOP-10 (裸露焊盘)的封装规格。

应用

Distributive Power Systems
Battery Charger
DSL Modems
Pre-regulator for Linear Regulators

主要规格

	RT8268
Status	Active
Vin (min) (V)	4.75
Vin (max) (V)	24
Number of Outputs	1
Vout (min) (V)	0.92
Vout (max) (V)	16
Output Adj. Method	Resistor
Iout (max) (A)	2
Current Limit (typ) (A)	3
Freq (typ) (kHz)	400
Ext Sync	No
Ron_HS (typ) (mOhm)	180
Iq (typ) (mA)	0.6
Features	Adjustable Soft-Start;Current Mode Control;Cycle-by-Cycle Current Limit;Enable Input;Force PWM;OCP;Stable with Ceramic Capacitor;UVP
Package Type	MSOP-10(PP);SOP-8
